ug三維制圖軟件的學習主要是首先學會命令的應用，通過經常的練習，從而達到熟練使用的過程，作為初學者不要擔心自己繪制方法不夠快捷，等到精通了，自然就知道了怎樣繪制比較快。

1、我們以圓形隨著曲線的掃掠為例進行繪制。那么掃掠到底是什么意思，圖形沿著引導線進行繪制，而圖形相當于一個截面，同時繪制過程引導線需要與直線的所在平面需要是垂直的。首先打開草圖繪制一條曲線

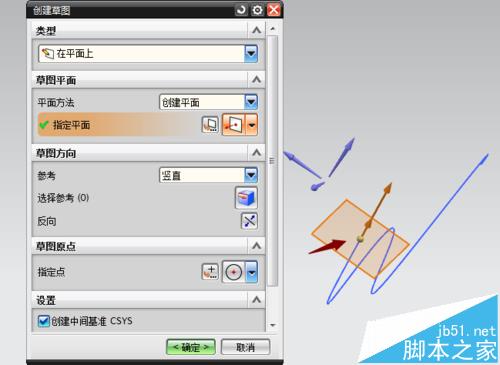

2、以曲線的一端點建立平面，端點與平面呈垂直狀態。通過點的方式創建平面。

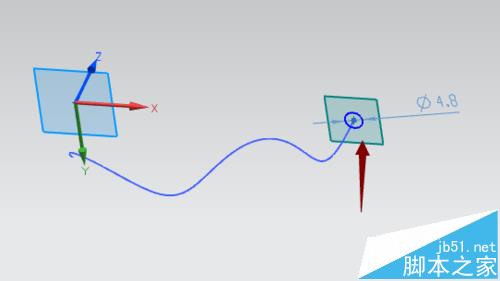

3、建立好平面，在草圖平面上繪制圓形。

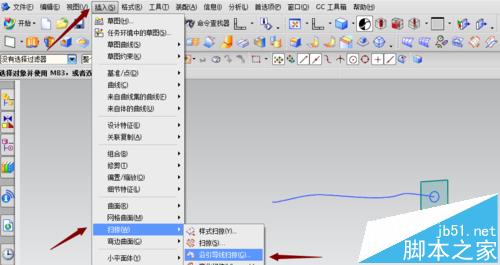

4、繪制完成后，退出草圖界面。在ug操作界面菜單欄里點擊插入命令，找到掃掠命令，然后找到沿引導線掃掠。

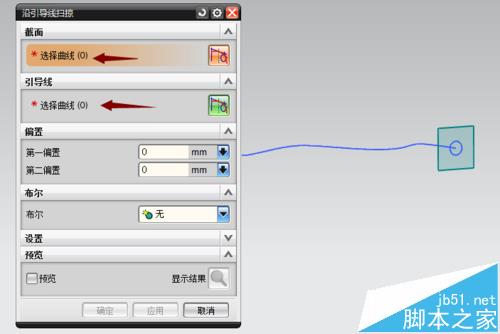

5、點擊沿引導線掃掠，彈出，彈出沿引導線掃掠對話框，需要做的就是，選擇要掃掠的截面和選擇要沿著哪條引導線進行掃掠

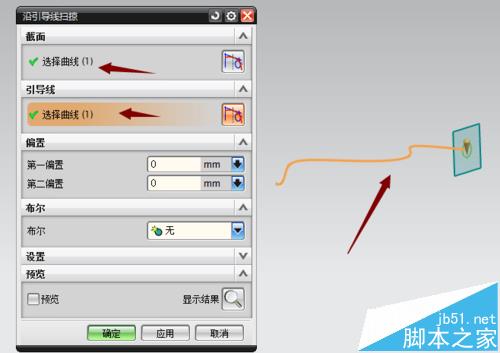

6、截面選擇圓形，引導線選擇曲線，選中狀態是前面都標記了對號，不需要設置偏置狀態。

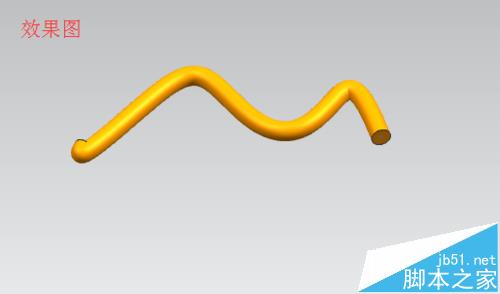

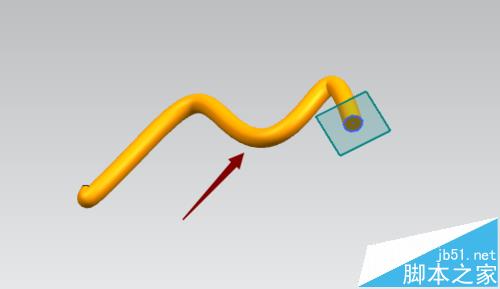

7、點擊預覽或顯示效果，進行預先確認，如果無問題點擊確定，即完成了

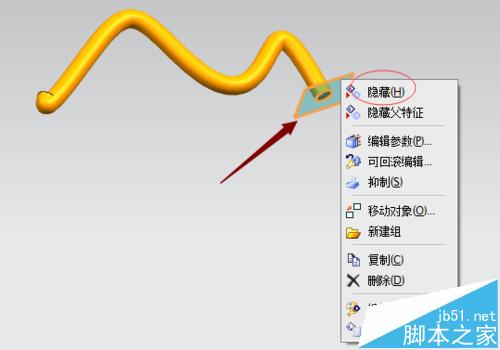

8、點擊平面和草圖成橘黃色狀態，然后右擊右鍵，選擇隱藏，將平面和草圖圖形進行隱藏
