對于UG三維軟件的學習，首先要進行命令的學習掌握，接下來就是練習，不要擔心剛剛起步時候的繪制速度，只要你感興趣，只要你喜歡，我相信你很快就會學的很好。今天我給大家帶來一節陳列命令使用的入門教程。

1、運行UG三維制圖軟件，以圓柱形上的通孔為例子進行陳列命令的詳細講解，首先進行圓柱體的繪制。首先建立草圖，完成圓形草圖的繪制，通過拉伸命令完成圓柱體的繪制

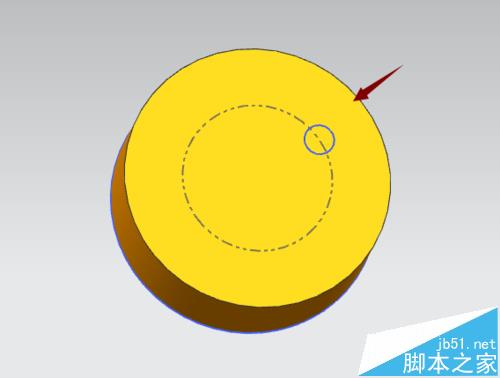

2、然后再圓柱體上挖空，同樣通過拉伸命令完成，前期講述過布爾運算的求差。首先建立平面，然后再圓柱上表面畫小圓形草圖

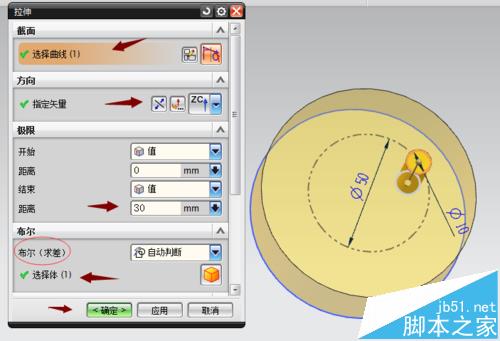

3、點擊拉伸命令，彈出拉伸對話框，布爾運算選擇求差。

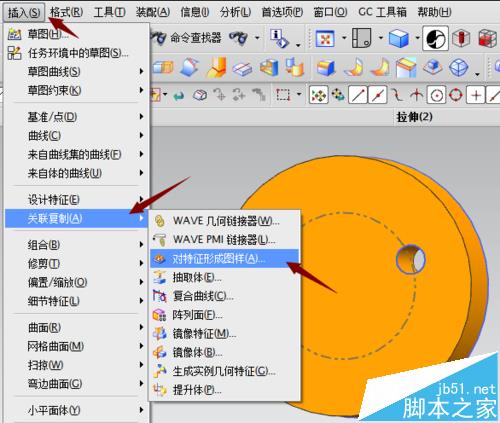

4、點擊確定，完成了圓孔的繪制。那么接下來怎樣運行陳列完成4個圓孔的繪制那。點擊菜單欄里的插入，找到關聯復制，找到形成特征形成圖樣

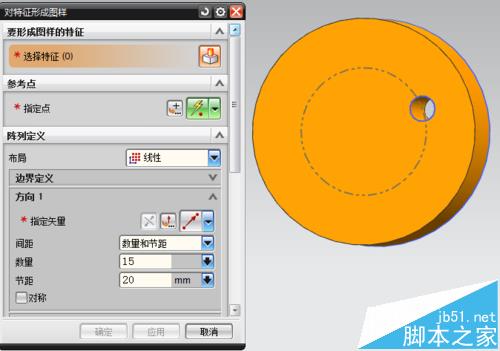

5、點擊特征形成圖形，彈出對特征形成圖樣對話框

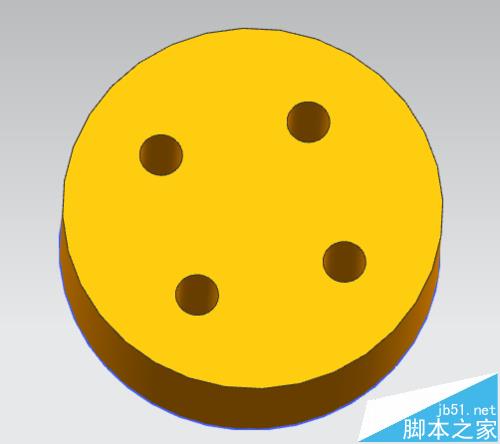

6、選擇特征就是選擇圓形，指定點即圓心。數量是4個，角度為90，點擊預覽，可進行圖形預覽，正確，點擊確定即可完成4個圓孔的繪制。

注意事項：

主要是注意注意參考點和旋轉軸的指定點的選擇
