從事模具設計編程加工的白領們,經常都會反反復復的編寫刀具和設計參數,給工作帶長時間的效率低,下面我們可以通過事先設置好刀庫和設計參數模板,就不用每次都要設計了,可以大大提高工作效率.

1、首先打開已經編寫完成的工件加工編程界面:

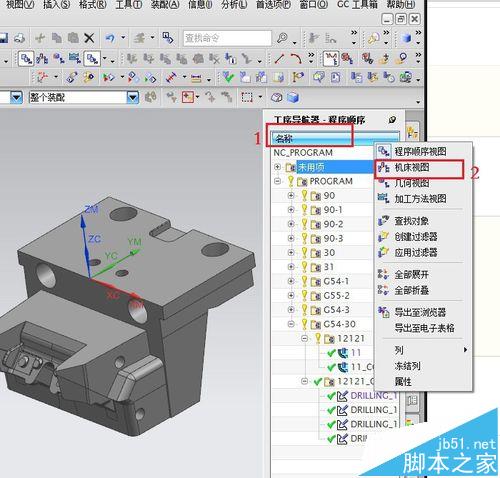

2、點右側名稱空白處右鍵選擇機床視圖:

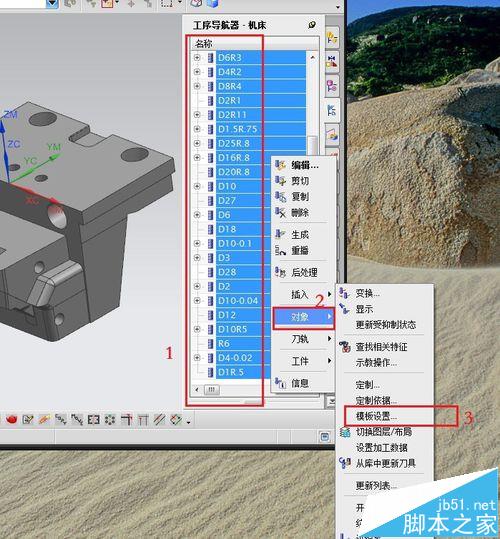

3、設置好機床視圖后,在空白處全選已經設置好的刀具,然后點右鍵對象-模板設置:

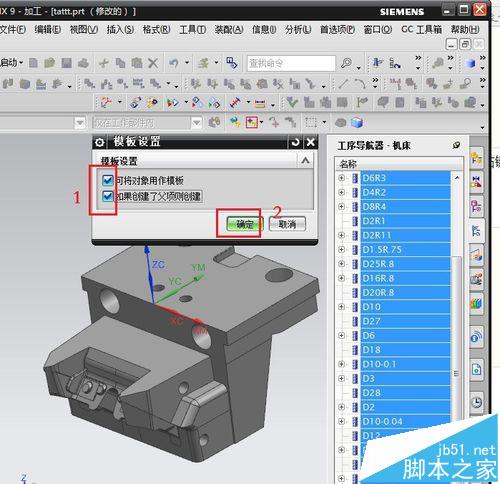

4、打開模板設置后,把所有的小勾都打上,然后確定即可:

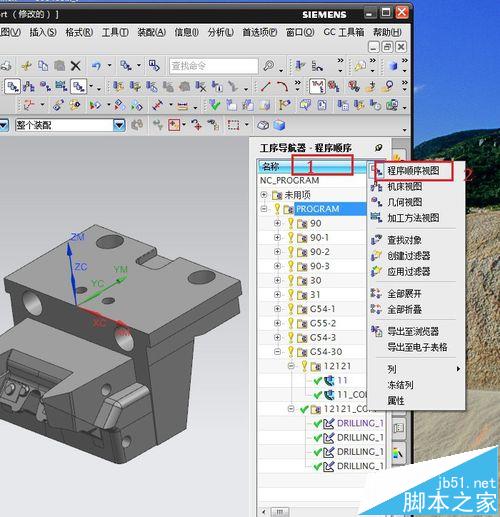

5、然后再點名稱空白處右鍵設置為程序順序視圖:

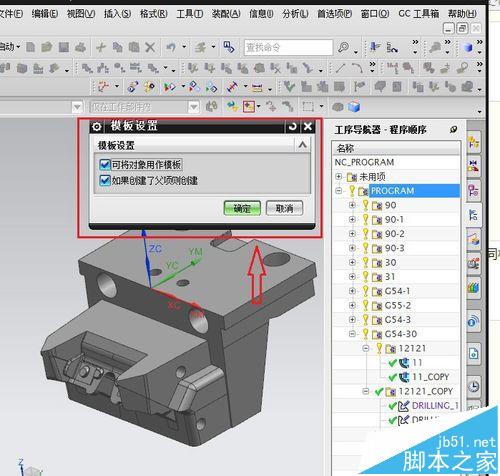

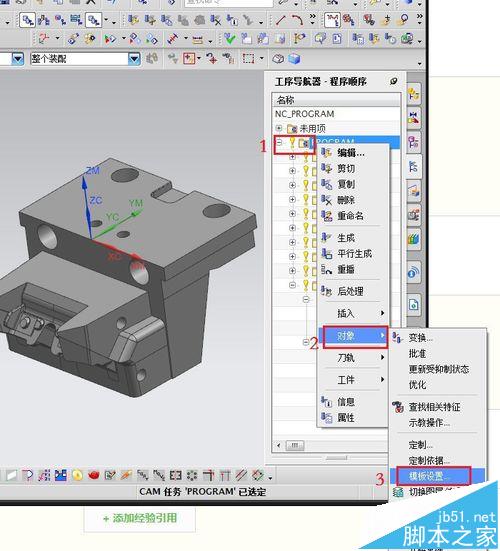

6、選擇所有已經編寫好的程序參數,然后點右鍵對象-模板設置,同樣把所有小勾打上,然后確定即可

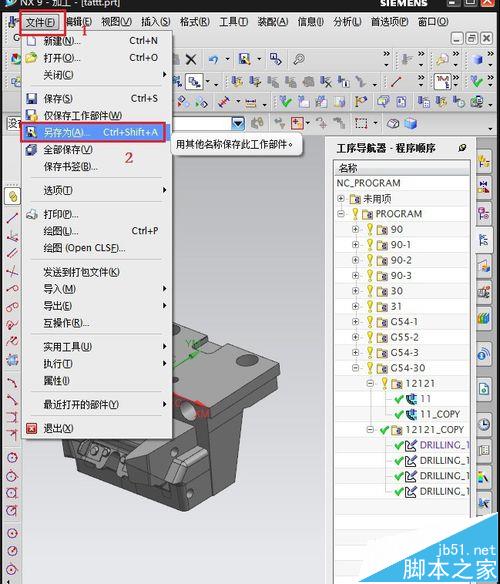

7、最后點文件菜單欄的另存為,保存為PRT文件即可,下次如果編寫新的程序時,就可以直接選擇這個PRT文件,就可以選擇使用已經設置好的刀庫和模板了.
