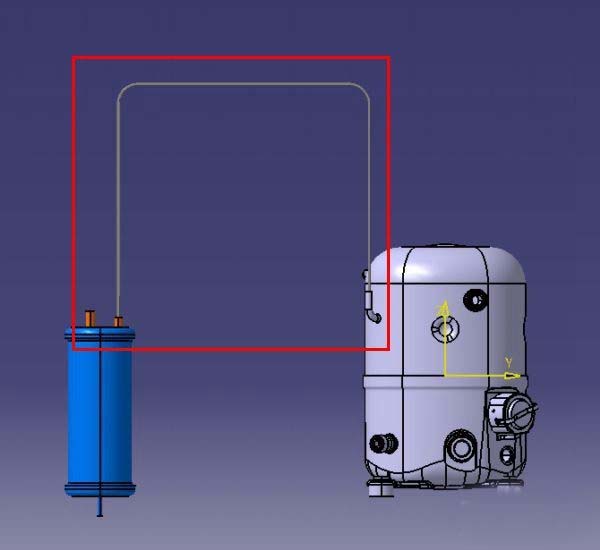

CATIA管路設計使用量少導致很多朋友對其了解甚少，這里個大家分享一個簡單的管路畫法希望對大家有幫助

1、隨便打開一個裝配體prdouct，插入自己需要使用的零件，例如我插如了一個壓縮機和一個油封

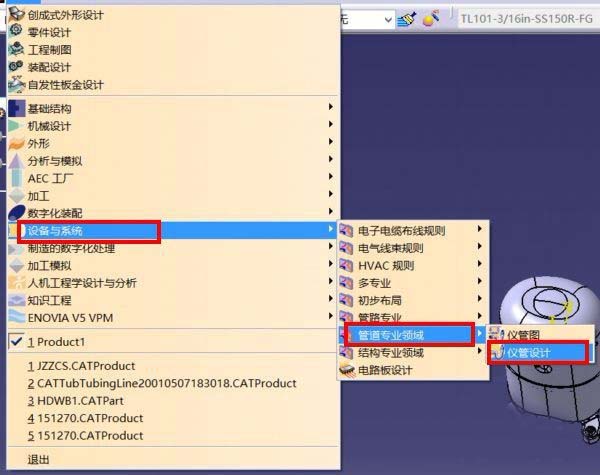

2、選擇設計樹頂層，然后點擊開始找到儀管設計模塊（上邊的管線設計也差不多只不過我習慣使用儀管設計）

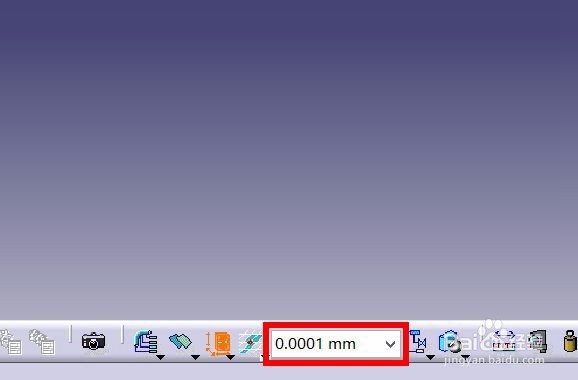

3、設置管路網格步幅（拖動一格延長多少），這個根據需要填寫，我這里做示范直接填最大精度值

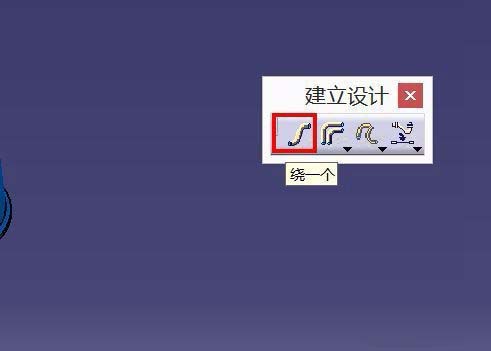

4、在右邊命令欄里找到圖中所示命令，單擊命令圖標，如果沒找到可以把命令爛拖出來有可能是隱藏在下邊去了

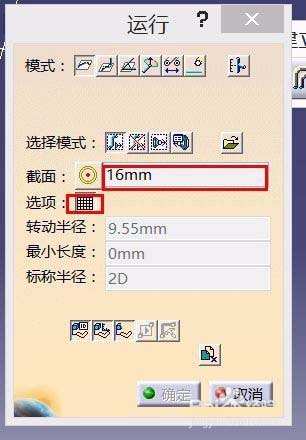

5、設置管路直徑，然后點擊選項欄的設計表激活管路轉彎半徑

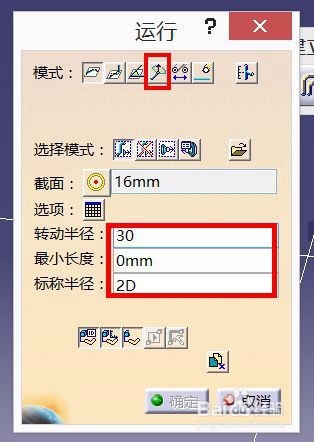

6、設置管路轉彎半徑，這個根據需求以及管道的最小轉彎半徑設置，我這里是示范所以隨便輸了一個，然后點擊圖中標出的定向命令按鈕（這個沒有先后順序完全個人習慣）

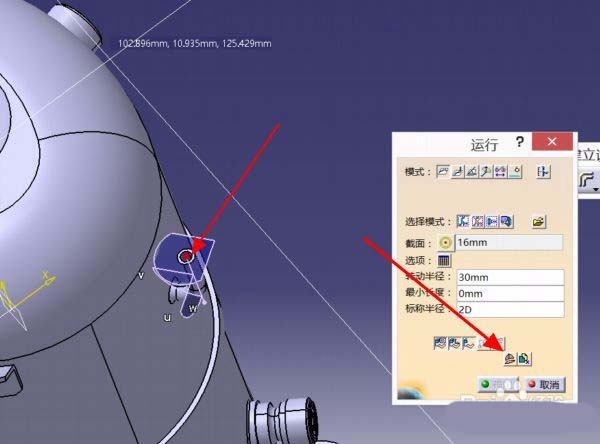

7、拖動指南針到管路起始位置，例如我將指南針拖動到壓縮機排氣口，點擊圖中紅色箭頭所指的命令圖標，使用指南針原點，此時移動鼠標就可以看到管路ID就出來了，拖動到適合長度單擊鼠標左鍵就畫好一段了

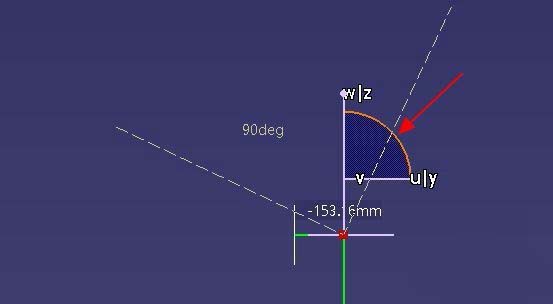

8、管路都是需要轉彎的，點選指南針弧線邊拖動轉彎

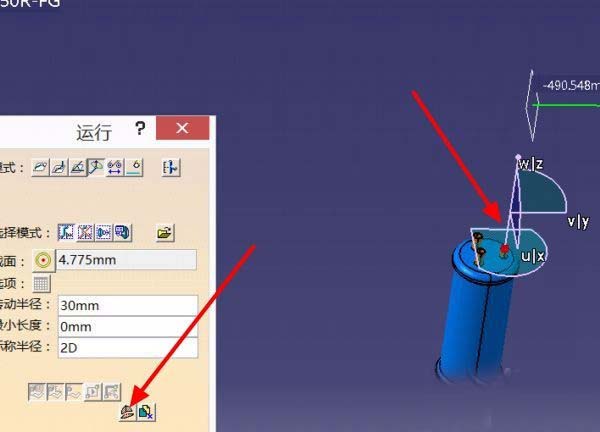

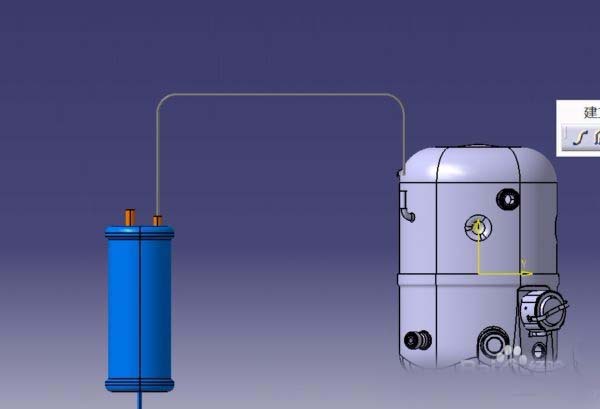

9、前邊都畫好了，將指南針拖動到需要鏈接的零件接口處，再點擊使用指南針原地，然后點擊確定一條管線就畫好了

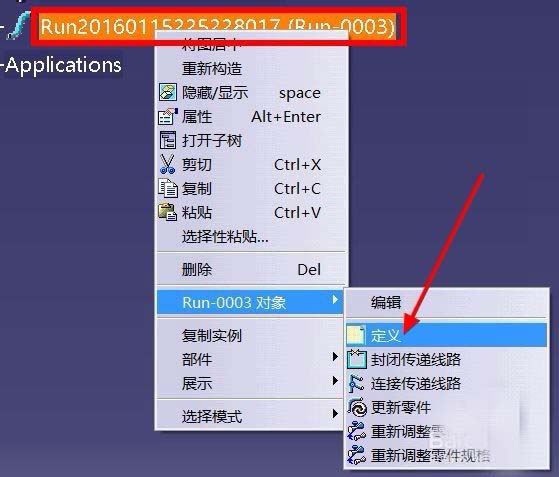

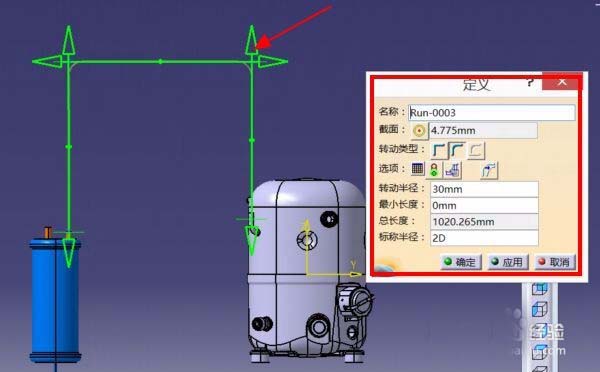

10、不一定一次性就畫滿意了，如果不滿意可以在設計樹里單擊剛剛畫好的管線然后單擊鼠標右鍵選擇定義

11、這里我們可以重新設置管道大小和管道路徑，通過操作柄完成對管路的修改，全部修改完成后點擊確定保存

12、最簡單的入門大神勿噴
