UG8.0的拉伸用法

1、完成草圖后，開始拉伸，拉伸按鈕為下圖所示（或插入-設計特征-拉伸）

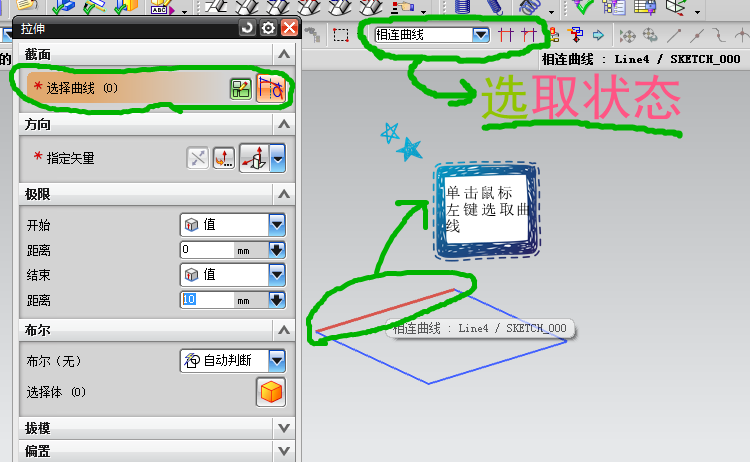

2、點擊拉伸按鈕后，鼠標選取要拉伸的曲線（注意：在復雜交錯的草圖中要見機更換選取狀態）

3、要注意拉伸的方向，一般默認向上

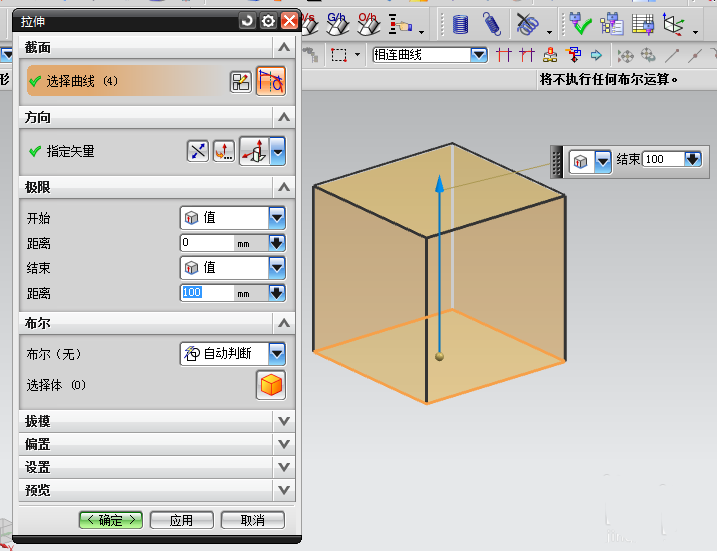

4、輸入拉伸的范圍數值（以草圖所在平面為起點），距離起點多遠開始拉伸到多遠結束，然后點擊確定即可（需預覽可點擊預覽一欄的放大鏡按鈕）
