有些零件表面需要滾花，但初學者往往不知道該如何去做，這次小編教你如何用UG做出滾花效果。

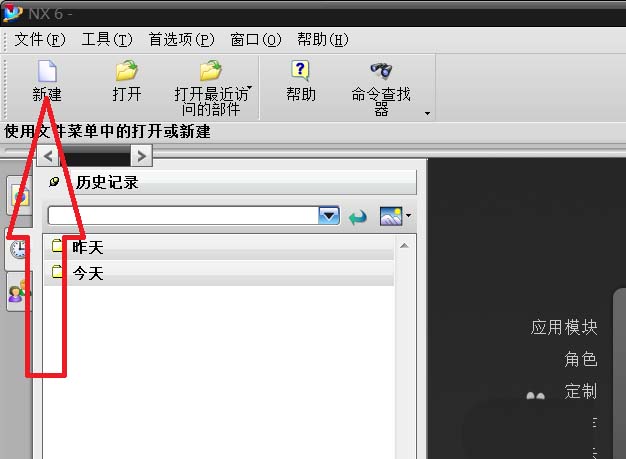

1、打開UG軟件，點擊新建

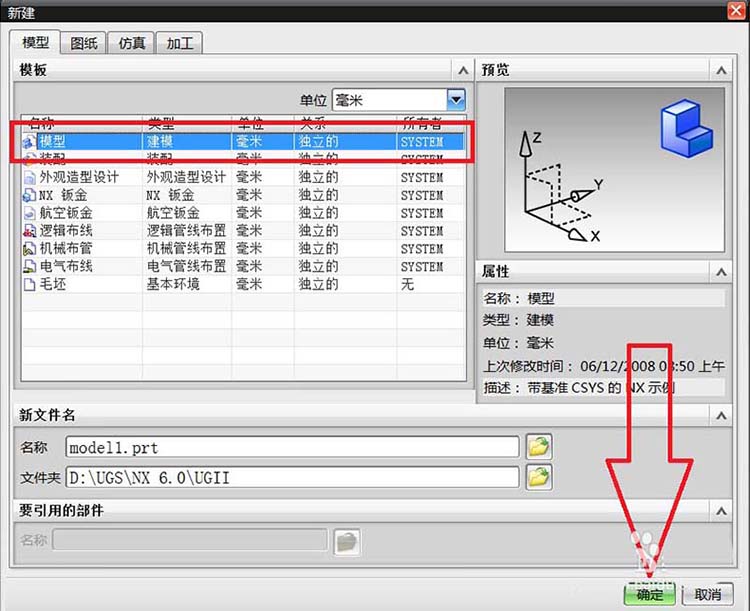

2、選擇模型后點擊確定

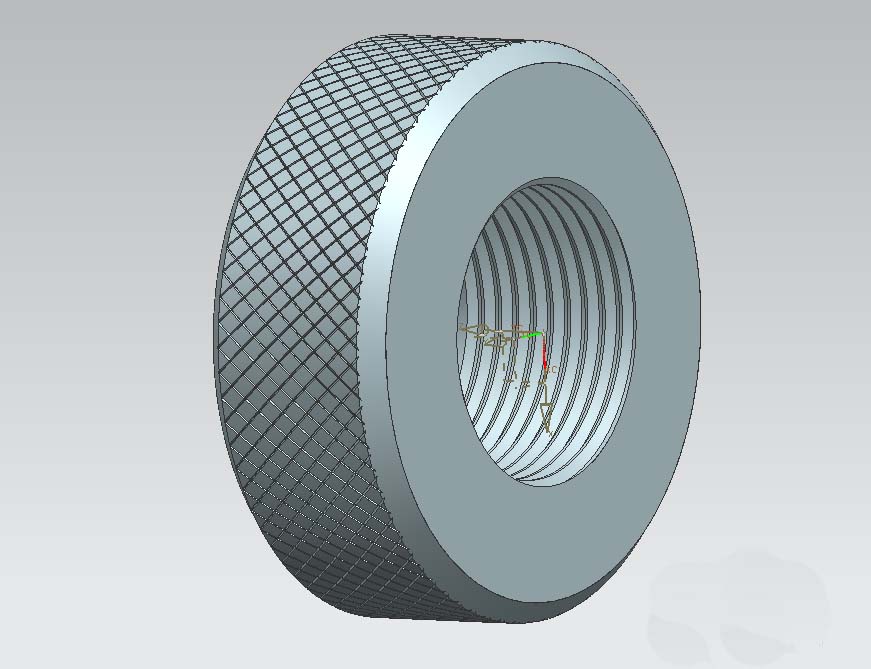

3、小編繪制了一個調節螺母，調節螺母表面是需要滾花的，接下來小編就圖文詳細介紹

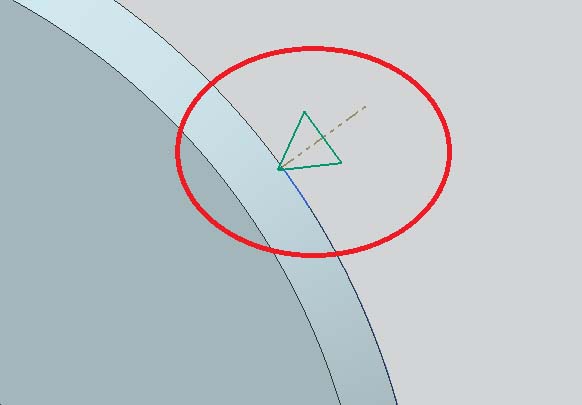

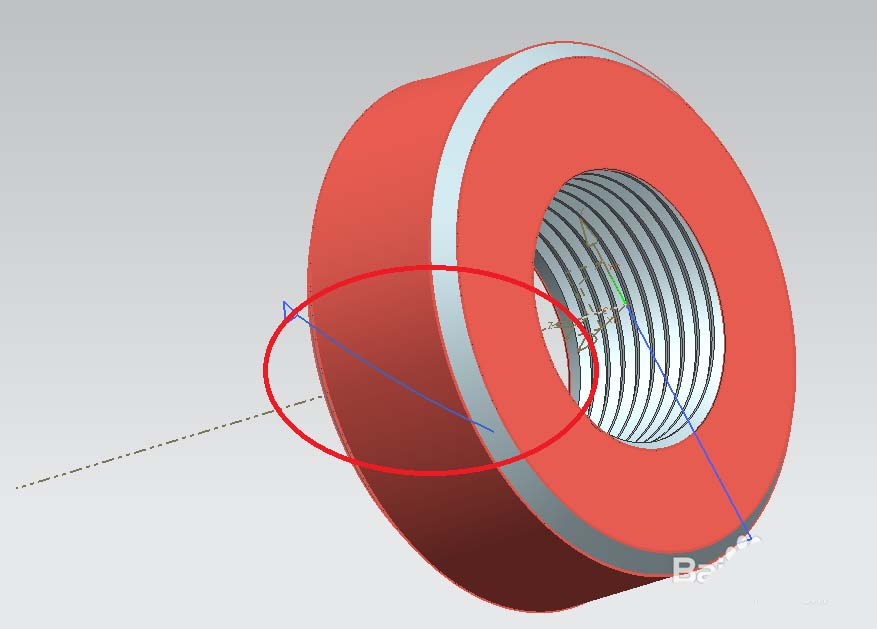

4、繪制一個三角形，使其一個角深入表面一點點，如果現在還不太明白我說的，沒關系，繼續往下看就會明白了。這個三角形是用來做掃掠命令的輪廓草圖

5、繪制一條緊貼滾花面的螺旋線，這條螺旋線是用來做掃掠命令的路徑

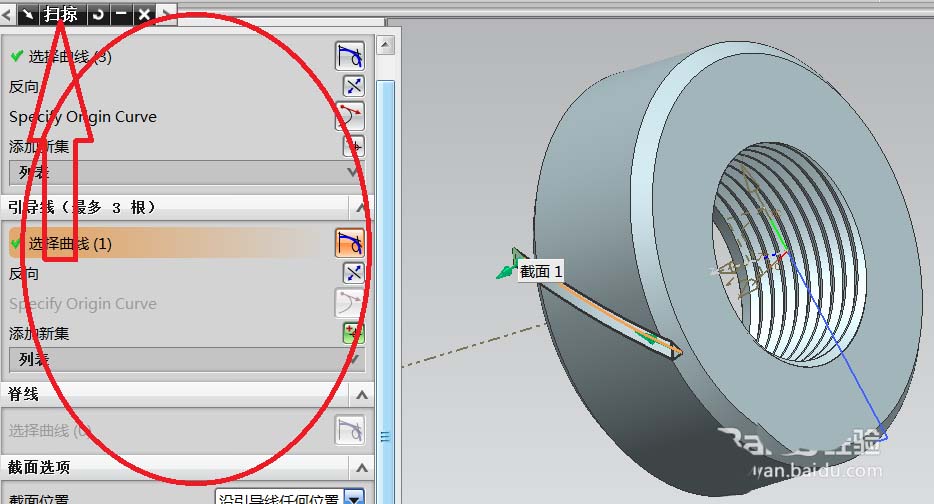

6、使用掃掠命令做出如圖所示的掃掠零件

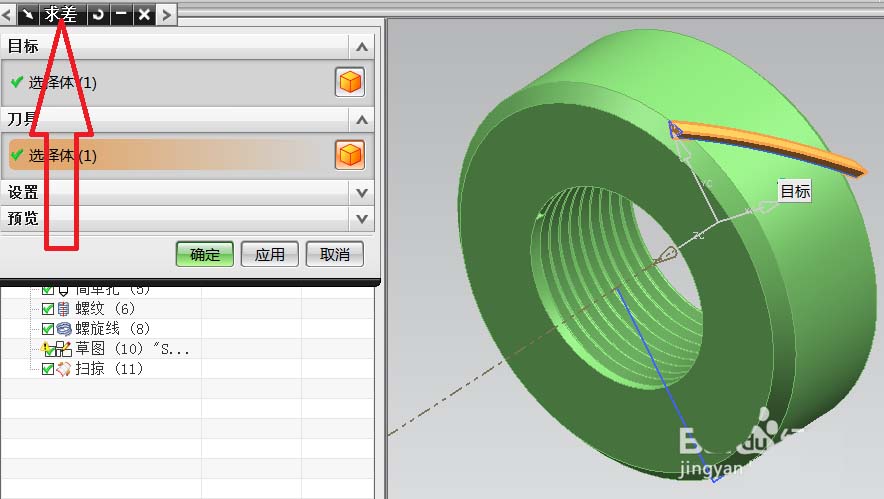

7、把調節螺母毛胚和剛才做的掃掠零件 使用布爾操作中求差，求差后毛胚表面生成一個細長的V型面（其實就是三角形的角在滾花表面沿螺旋線切出來的痕跡）

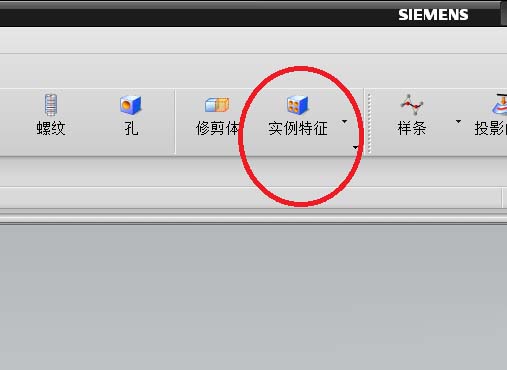

8、然后就是要把這個痕跡（V型面）陣列，點擊實例特征命令

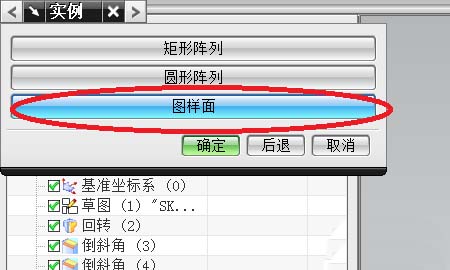

9、在彈出窗口中 選擇圖樣面

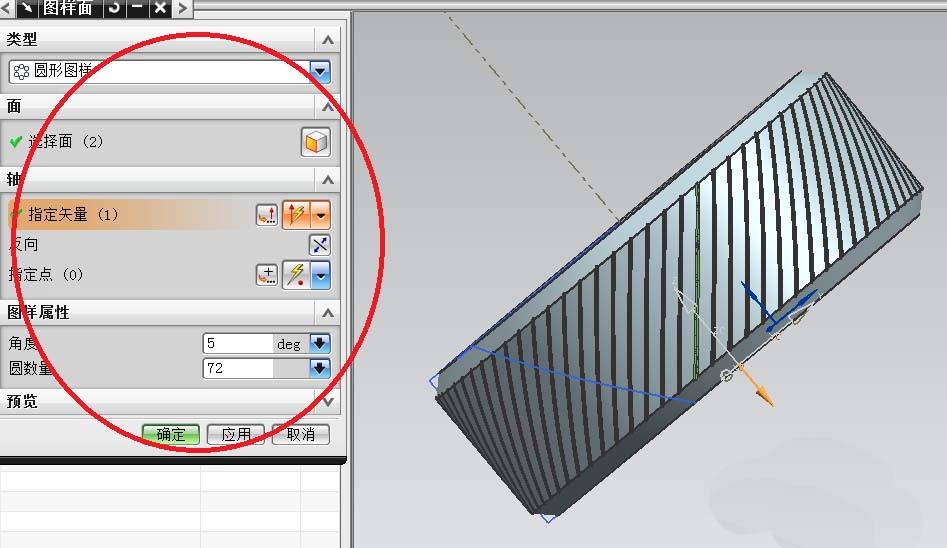

10、然后在彈出窗口中填好一系列信息，可以看到小編填的數據面，選中那個V型面，它是有兩個面組成的軸，選擇中心軸。小編把角度設置的是5°，72個剛好是360°。完成后的效果如圖所示。這樣就完成一半了

11、接下來就是重復上述步驟，只不過再做螺旋線時把方向改一下，原來是右旋，再做的時候改成左旋。

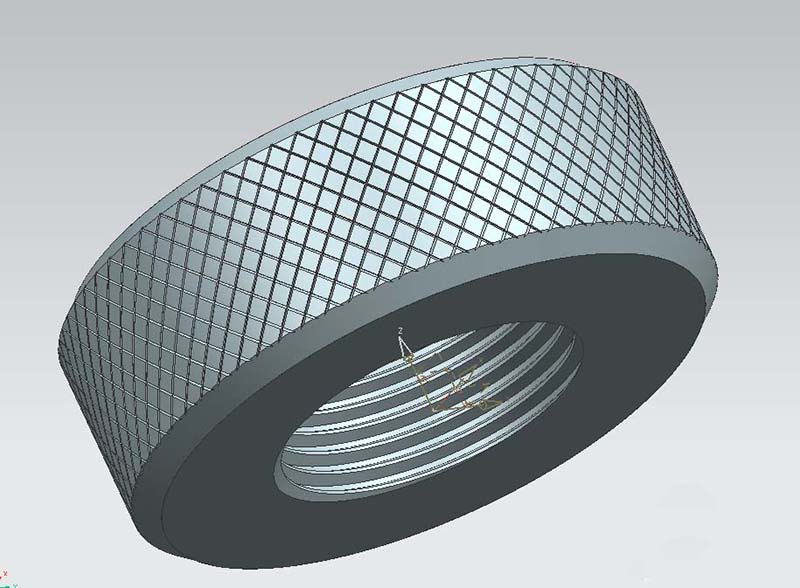

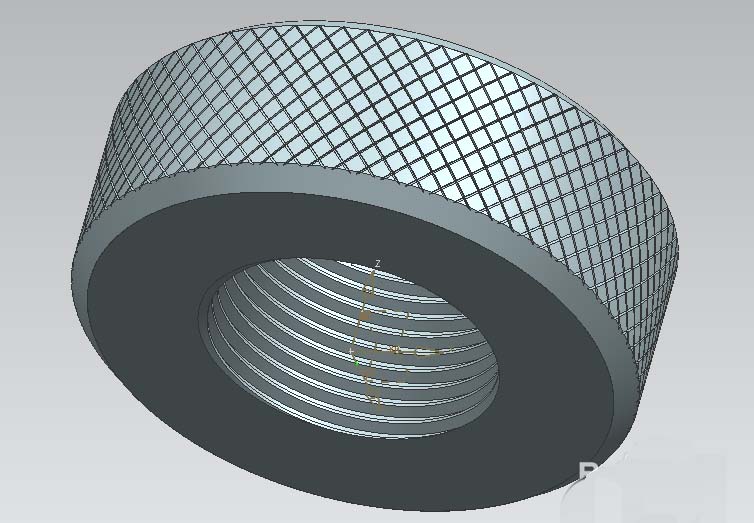

12、完成后的效果
