有些朋友由于論文或者PPT需要，想從Ansys中分析后的變形圖直接截圖然后放到Word中使用，可是Ansys中的背景色是黑色的導致截圖到Word中不協調或者后處理中繪制的曲線圖坐標軸名稱需要改變，該怎么辦呢？所以在此需要介紹一下如何改變Ansys窗口背景顏色以及設置曲線圖的坐標軸名稱。

1、先打開Ansys界面，對某一結構分析完之后其變形圖如圖所示，窗口默認背景色是黑色的

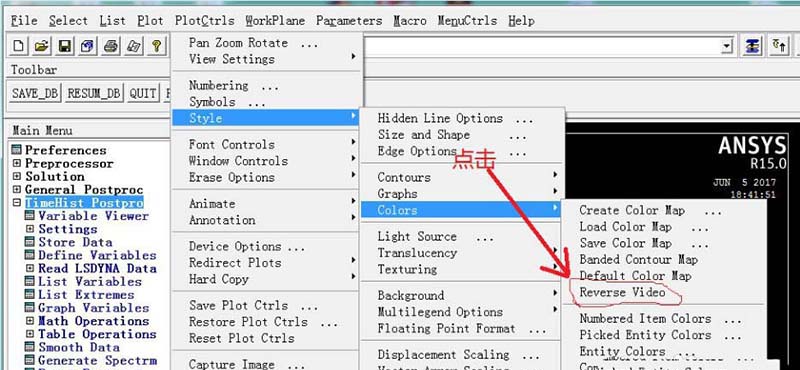

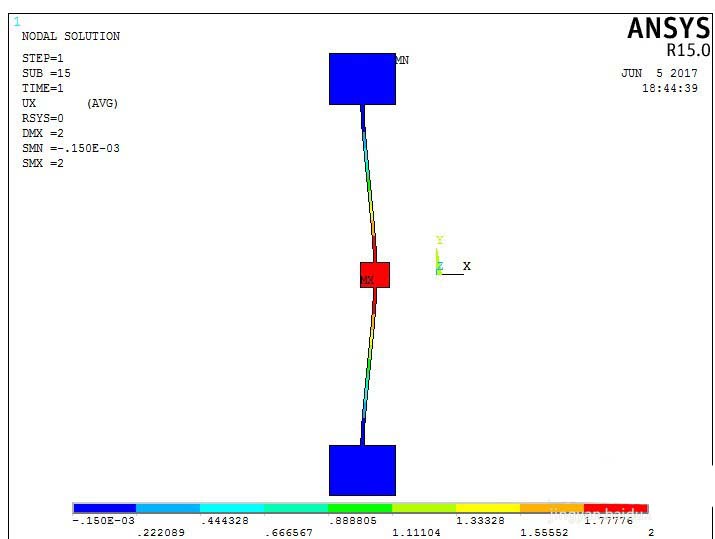

2、依次將鼠標移動到PlotCtrs-Style-Colors-Reverse Video,然后點擊Reverse Video，可以看到窗口背景已經由原來的黑色變為白色背景顏色了，如下圖

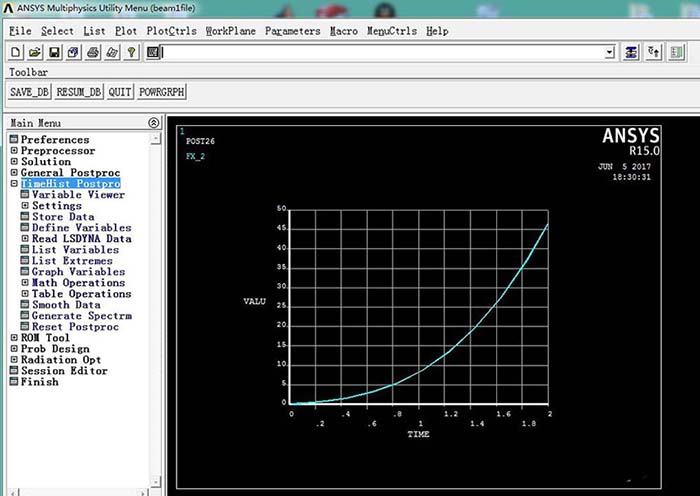

3、接下來在后處理中繪制該結構的力-變形曲線，Ansys默認的坐標標簽名稱為，X-TIME，Y-VALUE，如圖所示

4、接下來，因為繪制的是力-變形關系曲線，所以要改變曲線圖的X、Y坐標軸的標簽，使其坐標軸名稱分別變為X-位移，Y-力，也就是表示X軸代表位移，Y軸代表所施加的力

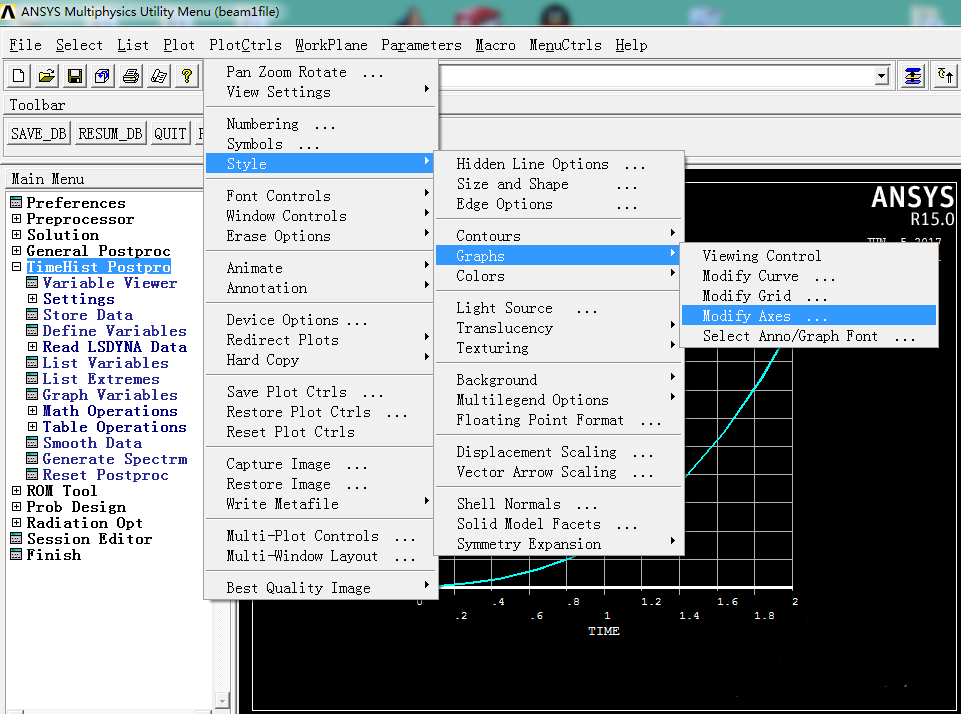

5、我們像改變背景色一樣依次將鼠標移動到PlotCtrs-Style-Graphs-Modify Axes...,然后點擊鼠標左鍵，如圖

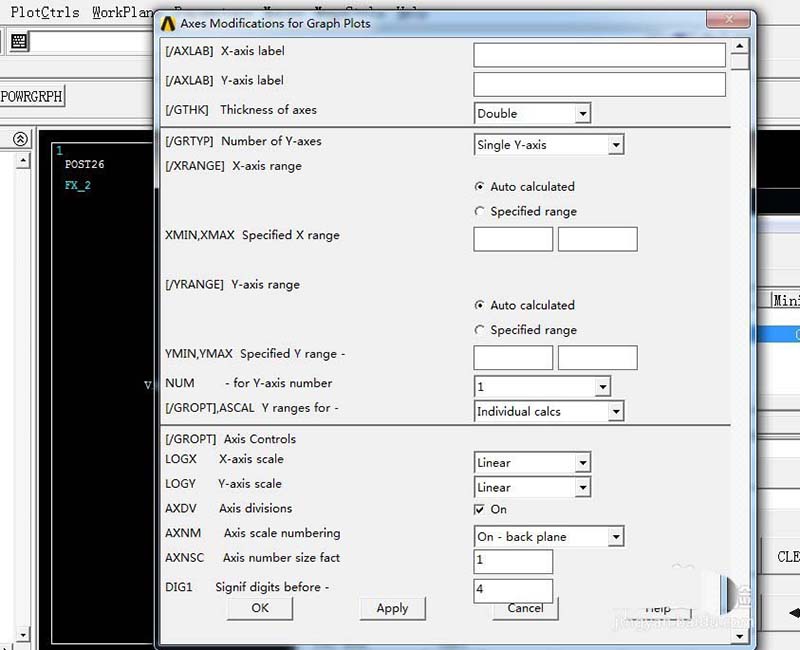

6、接著會彈出坐標軸設置對話框界面如圖，需要在這里面設置

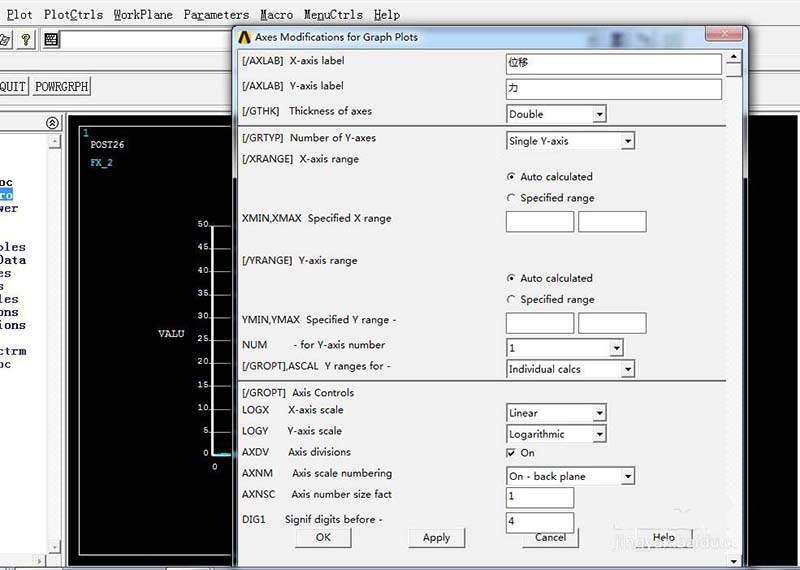

7、在[/AXLAB] X-axis label左邊的框里填寫你所像要顯示的X軸坐標名稱，這里填寫為“位移”，同樣在[/AXLAB] Y-axis label左邊的框里填寫你所像要顯示的Y軸坐標名稱，這里填寫為“力”，填寫好名稱后，點擊左下角的“OK”按鈕即可，如圖

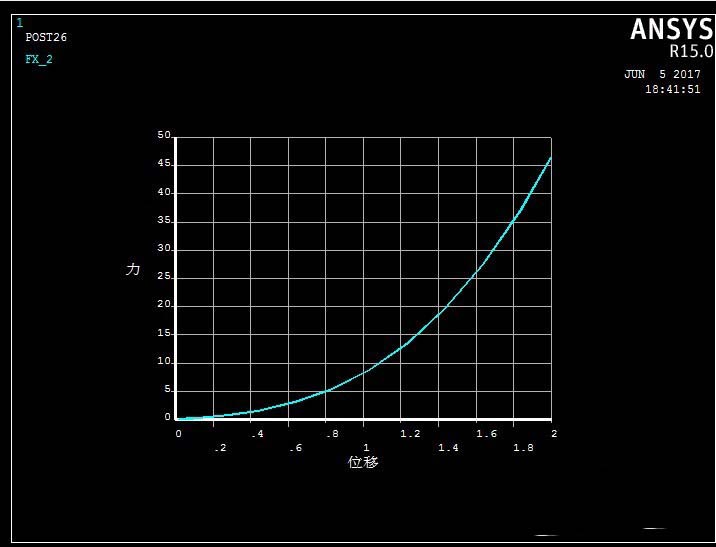

8、設置完畢！在重新畫一下之前的圖形就可以看到坐標名稱已經改變了，如下圖，是不是好興奮啊!

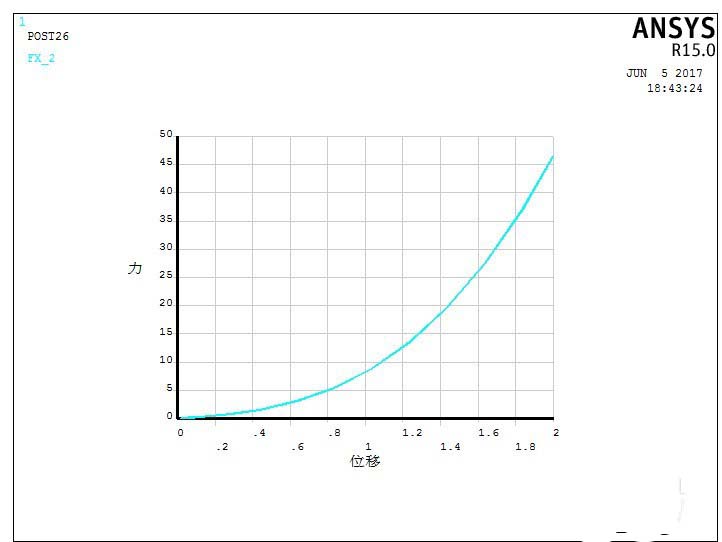

9、當然如果需要改變曲線圖的背景色的話還是參考上面1、2步驟就可以啦，效果如下圖，現在可以直接截圖放到Word或者PPt里面啦！
