UG設計法蘭盤的時候，需要使用回轉命令，該怎么使用呢？下面我們就來看看詳細的教程。

1、打開UG8.0軟件，進入：建模 模式。

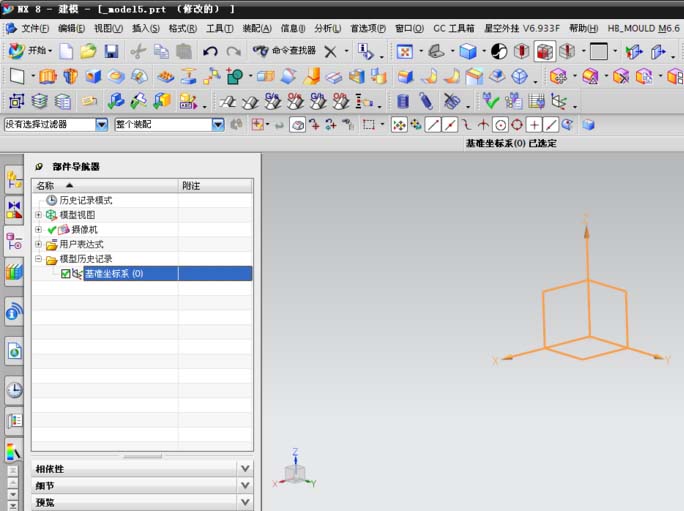

2、在部件導航器中右鍵點擊：基準坐標系，顯示：基準坐標系。

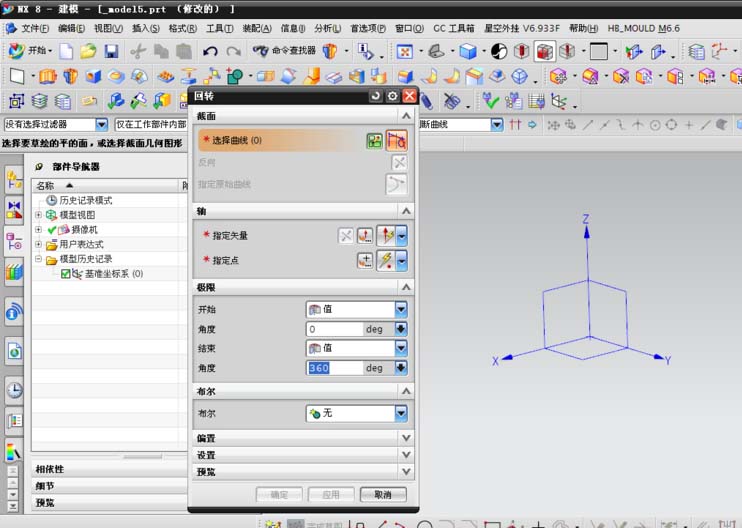

3、點擊工具欄中“回轉體”圖標，或者通過插入—設計特征—回轉，打開“回轉”對話框。

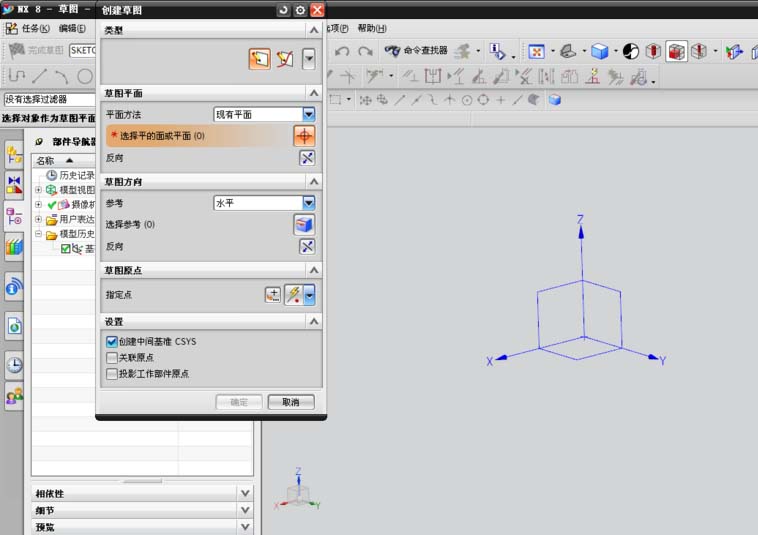

4、在“截面”中，點擊：繪制截面，或者畫好了截面直接選擇，這里我重新繪圖。進入“創建草圖”對話框。

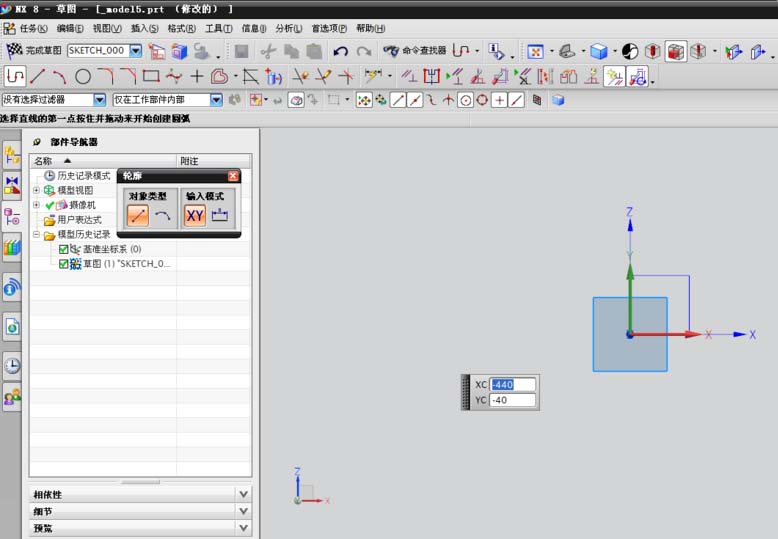

5、草繪平面選擇：ZY平面（如果要繞Z軸旋轉，就需要選ZX或者ZY平面作為草繪平面）。其他設置默認，點擊：確定，進入草繪界面。

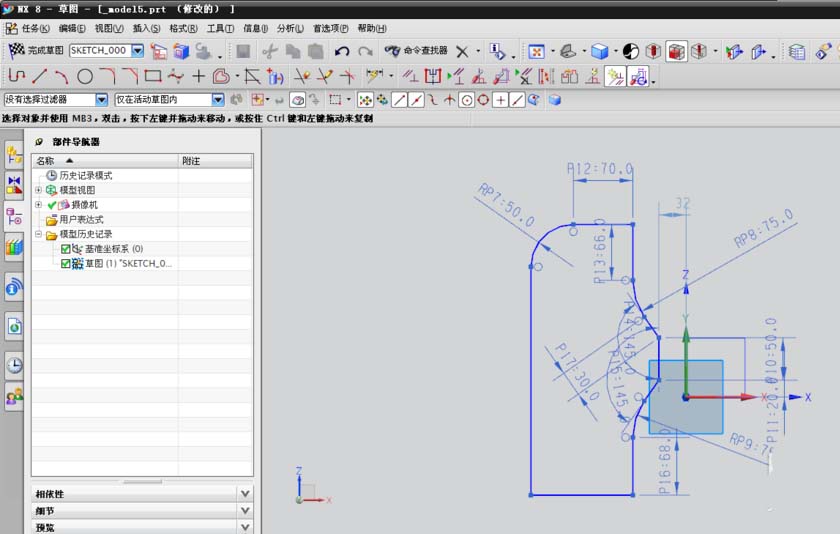

6、繪制如圖所示草圖，點擊：完成草繪。

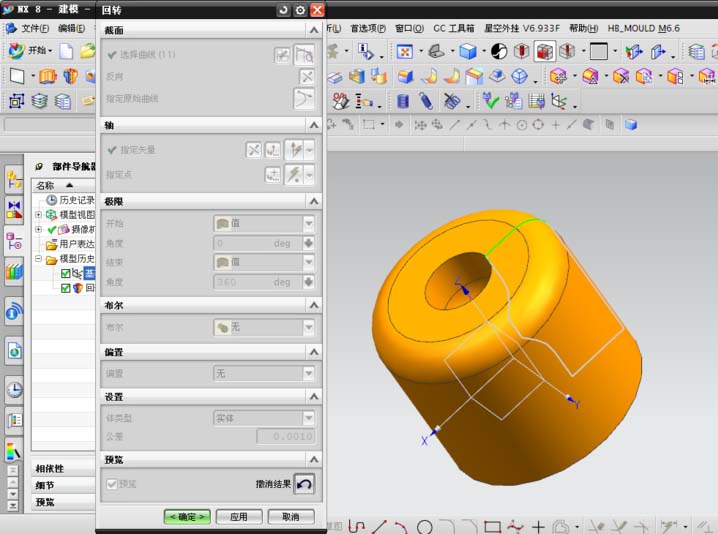

7、“截面”自動選擇剛才繪制的草圖，軸的矢量方向選擇Z軸，設置角度：360，其他默認設置，點擊：預覽，完成回轉操作。

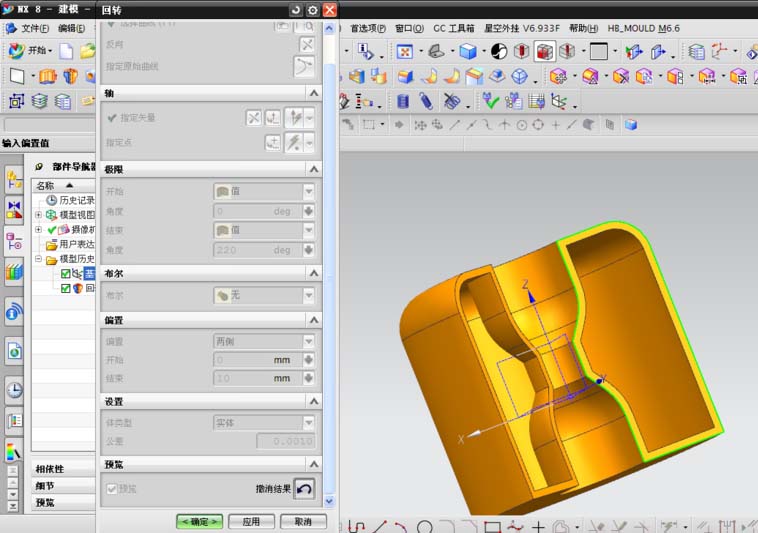

8、角度可以更改為自己想要的角度，180,220都可以，偏置是說對草繪的圖行往兩端延伸，放大圖行，也可設置，

以上就是UGNX8.0回轉命令的使用方法，很簡單，請繼續關注武林網。
