某些無型號電源IC的識別方法

2020-07-16 18:54:55
字體：大 中 小
供稿：網友
               大家在修新款主板的時候，經常會發現有一些小方塊的電源IC（也就是QFN封裝的）表面上沒有相關的IC名稱，只有一些簡單的標識，使我們在維修的時候，無法去了解相應的引腳定義和功能。

               這種情況主要出現在RICHTEK的電源控制IC上，常見到如BD-7H，AA-8J等等標識。為了幫助大家解決這個問題，我們特在全國首發公開這種IC的識別方法。

步驟如下：
               一、首先下載附件的PDF文檔
               二、查看欲了解IC的表面，并記錄下字樣（如BD-7H）

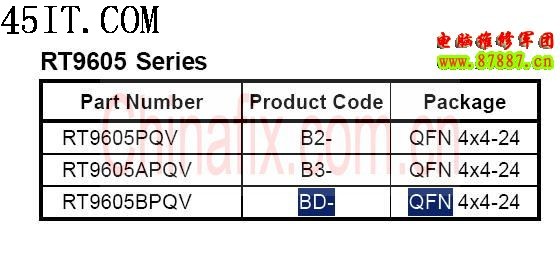

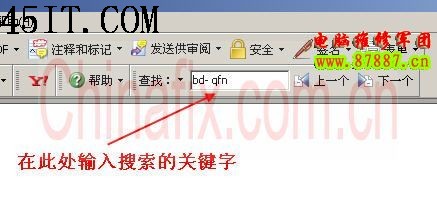

               三、打開文檔，按CTRL+F，打開搜索界面，輸入該IC的標識前綴及封裝型式（也就是關鍵字，芯片的表面標識我們只用前面三個就行，如BD-）。我們以BD-7H為例，在搜索界面中輸入BD- QFN，然后開始搜索，就可以搜索到這個標識的IC型號為RT9605BQPV
               四、找到型號后，到網上下載站去下載相關的DATASHEET就可以了。
