8IPE1000G主板NO BOOT的檢測流程

2020-07-16 18:53:26

字體：大中小

來源：轉載

供稿：網友

一、先觀看CHIP有無燒毀,發燙現象、 ICH4 ,ICH5 , ICH6容易燒毀、 LAN CHIP ,1394 CHIP,RAID CHIP,USB CONNECTOR。
二、首先確認PWM所使用電壓5V,12V轉出電壓VCORE是否短路
1.如有短路現象,更換整組PWM & MOS (保護電阻0歐姆, 1歐姆, 2.2歐姆, 4.7歐姆需量測是否燒毀,更換)

2.電壓無短路
   確認(1) VCC ,12V是否有輸入
           (2) EN腳是否正常
           (3) VCCVID是否正常(控制CPU電壓)
           (4)VID0~5是否斷線
如上述都正常更換PWM整組線路(含MOS) ，VCCVID由TSM104控制

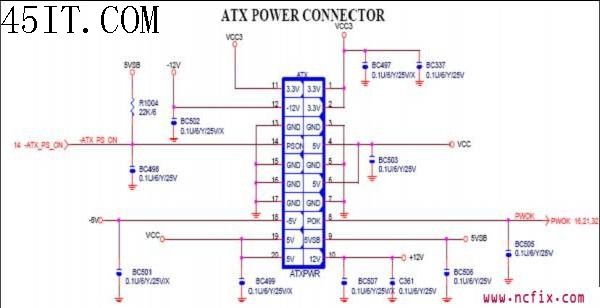

三、PWOK由POWER CONNECTOR直接發送出來其中間有接到W83301R,74HC14(RESET轉換IC)

判斷是否為W83301R影響PWOK ,可將17PIN翹腳判斷
     1.如果翹起后PWOK正常,往W83301R維修
     2.如依舊異常,往POWER CONNECTOR電容,74HC14 IC,及其他相連接線路是
       否斷線

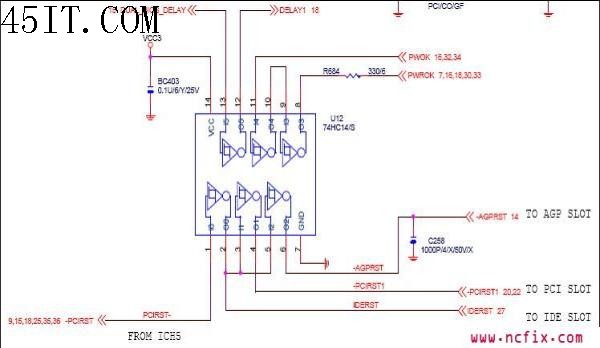

74HC14

PWOK經過74HC14轉換成PWROK. PWROK連接至NB,SB
NB會發出CPUPWROK至CPU

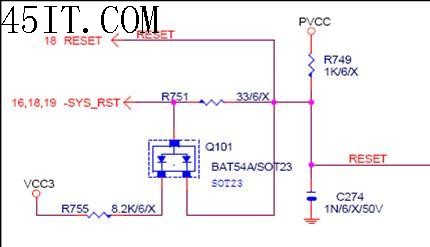

四、CLOCK需要產生震蕩SB,NB才能產生時脈讓晶片動作,當CLK異常SB便無法動作就無法產生RESET,所以PCI CARD會出現RESET HI的現象是因為PCI的電壓沒出來,正確的PCI RESET電壓為3V,當RESET燈亮時PCI RESET的電壓為0 . 所以必須確定CLK有進到SB,I/O,NB,DDR各晶片才能正常動作 RESET經由F_PANEL發出一接地訊號至二極體Q101負極接地(二極體順向導通,逆向不通) ,則SYS_RST拉LOW ,讓SB收到LOW電位而產生動作，各晶片RESET皆是由SB所發出來,所以當RESET沒出來時,先從SB找起。
