故障現象：主板自動上電不復位，且關不了電。

維修步驟：拿到主板看到電容爆了2個（這3個電容超喜歡爆，暴2―3個就會不跑 碼）

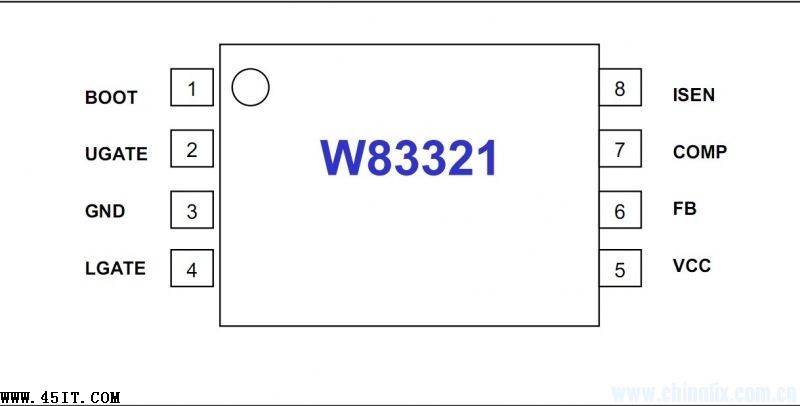

  換后故障依舊，上假負載后測無內存電壓和CPU 電壓。測內存上管MOS1的D極有5V，G極為0V，下管的G極也為 0V。控制這兩個場館的IC是W83321G，測1腳為 5V，5腳為 5V 這些都正常，測7腳為 0V 不正常。

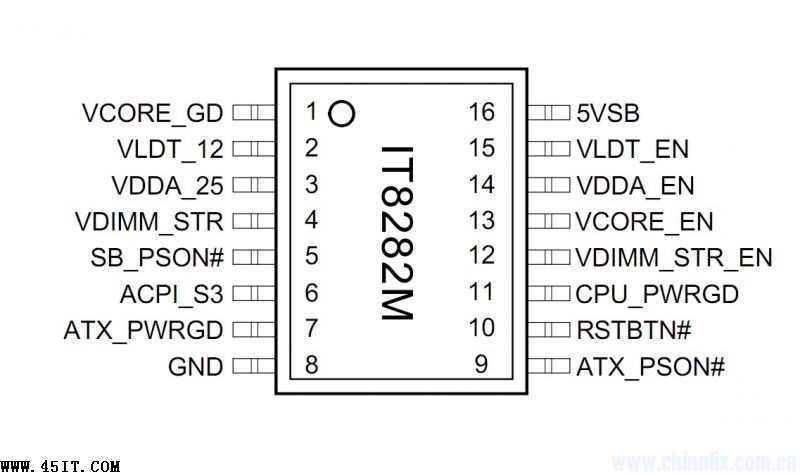

  跑7腳線路，它與一W04的三極管的C極相連，測B極居然為5V高電平，這樣就把7 腳電壓拉地了。我拆下WO4后，內存電壓正常，但依然不復位。跑W04的B極線路到一 472 的電阻那里，這時CPU風扇架擋住了我，拆下CPU風扇架我才看到下面有個 IT8282M（此時我以預感可能是它壞了）。472電阻一端接5V，接W04的B極那端同時還接著另一三極管T04的C極。查看了472電阻5V那端， 覺得沒什么問題。再測T04的B極為0V，跑線其B極通過一10歐的電阻與IT8282M的12腳相連，測12腳無高電平輸出。

因?yàn)槟芡姡灾苯痈鼡QIT8282M。換后不再自動上電， 也復位了，再測12腳有5V電壓輸出。上U,內存，顯卡正常亮機.]

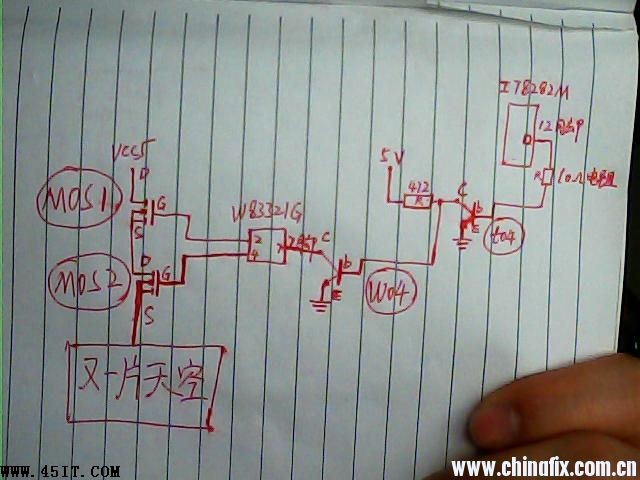

后續：因?yàn)镮T8282M損壞，主板才自動上電且關不了電，也導致其12腳無高電平輸出，未能通過T04的導通讓加到 W04的B極的5V高電平拉地，從而導致W83321G的7腳電壓被拉地，使其不能輸出MOS1和MOS2的控制電壓，所以無內存電壓，繼而無CPU電 壓，因供電不正常而不復位，下面是手工畫的簡圖。
