映泰945PL內存供電偏高維修一例

2020-07-16 18:49:27
字體：大 中 小
來源：轉載
供稿：網友
第一次見到二代內存電壓升到3.17V還能運行的主板，特發上來供大家共享一下。主板是映泰945PL- A7B的，客戶本來是到店里來換內存的，說是原來的內存不穩定，于是給了條1G/667的給裝上去了，開機運行一會兒藍屏了，關機拆內存，一摸非常燙手。于是查內存供電，果然相當不正常



量64腳電壓3.17

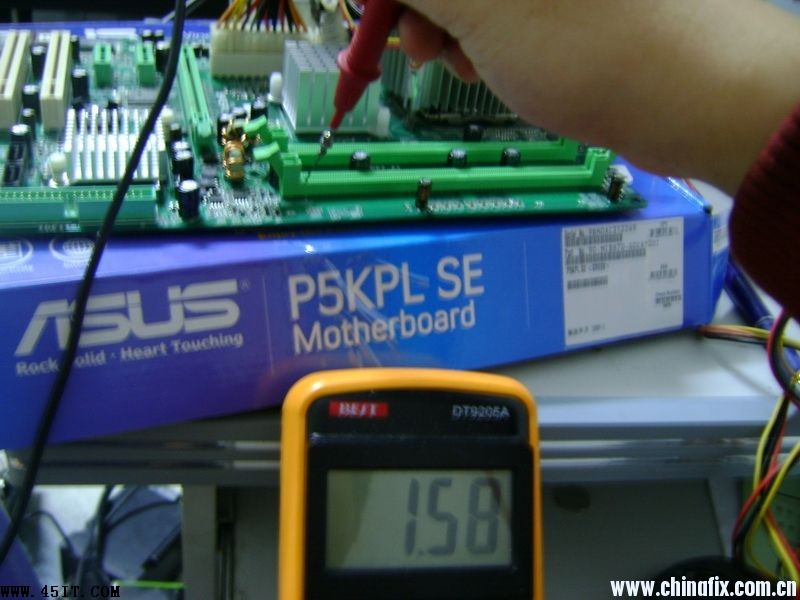

量1腳參考電壓1.58V

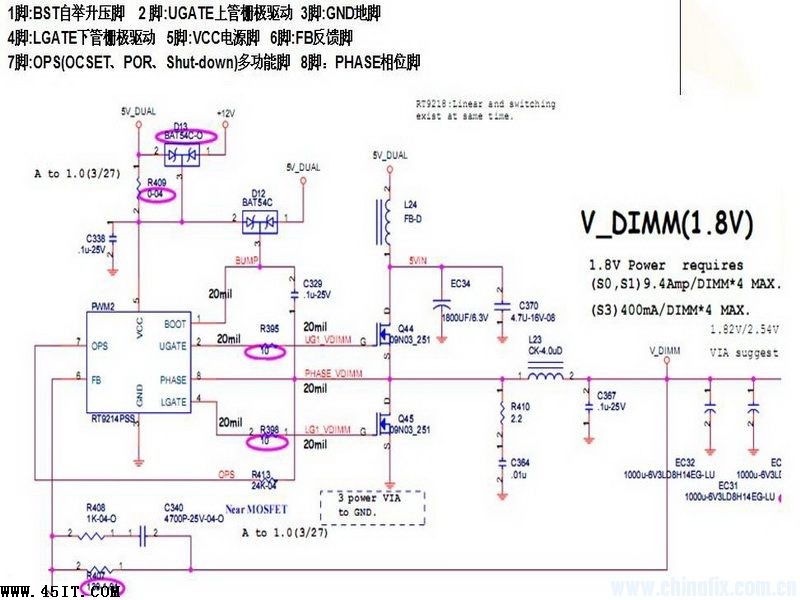

查旁邊的供電電路，是RT9214+兩個場管組成。典型的二代內存單 相供電電路。



查上管D極5V，正常，供給內存的S極3.17V（二代內存的正常供電是1.8V)由于電壓差別太大，懷疑是RT9214故障，于是換了個更換RT9214,再測量內存供電。

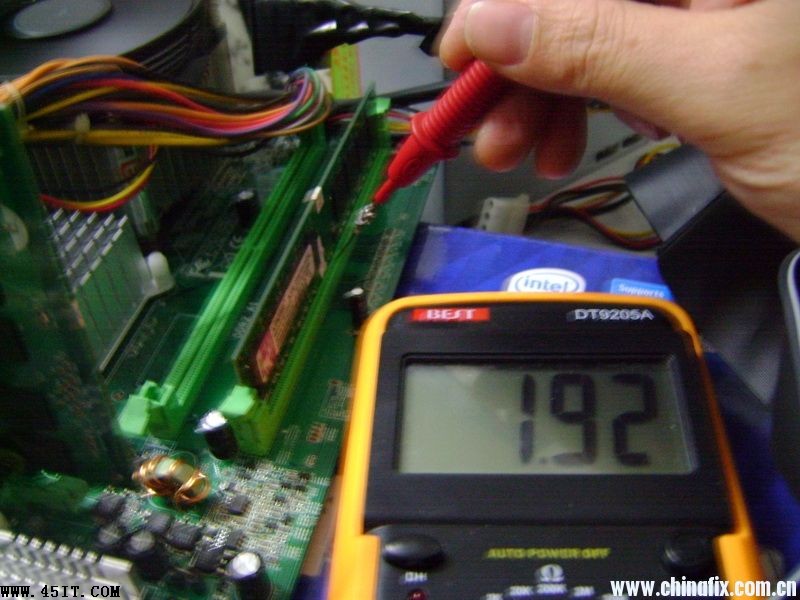

1.92V（查看了BIOS，里面的內存供電是可以調整的，最低的就是 1.9V了）應當是正常。

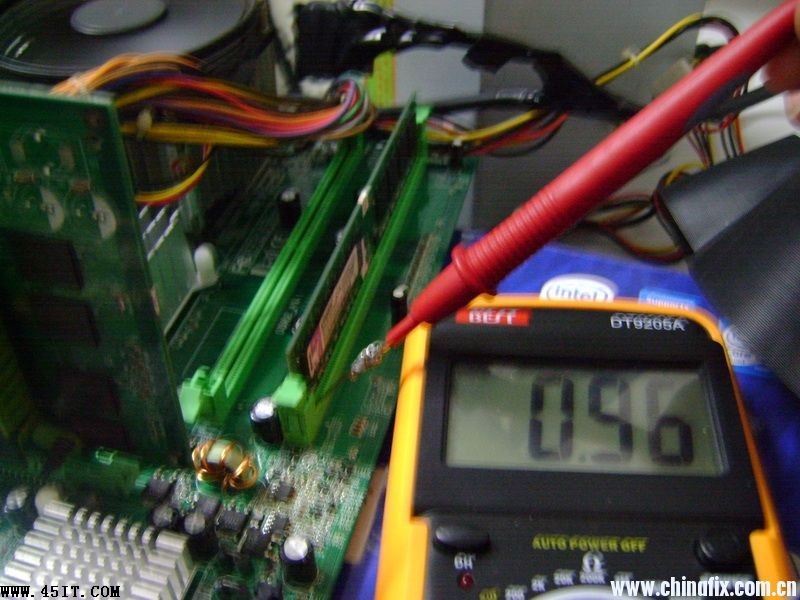

參考電壓0.96

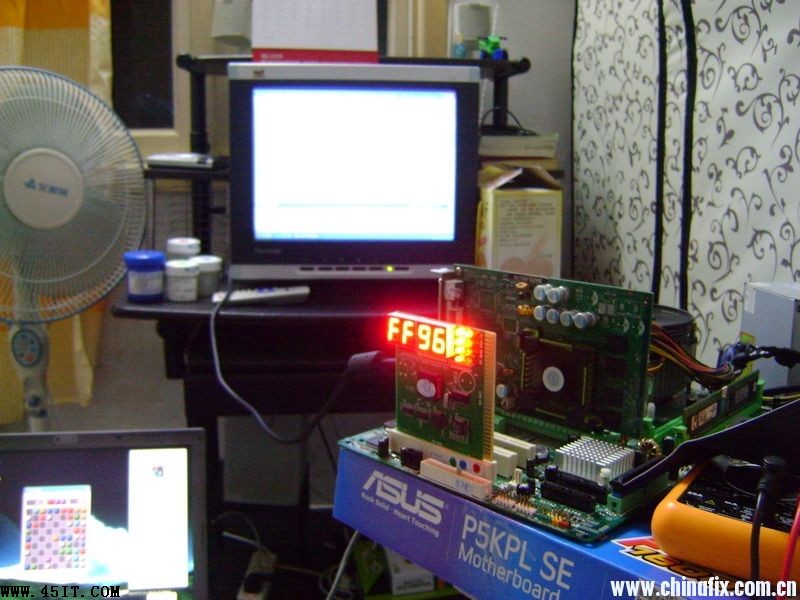

開機運行半個小時，沒有出現任何故障。



雖然維修十分的簡單，但是對于剛接觸維修內存供電的人來說，相當具有代表性，發上來供大家參考一下。
