主板的設計和用料直接影響CPU的超頻性能，不過在面對超頻性能和主板成本，成本優先使得大部分用戶不會用到頂級的主板來配合CPU超頻，實際的超頻重任更多的落在千元級左右的市場。

    單就主板而言，影響CPU超頻性能的因素非常多，如供電規格和設計、芯片組、MosFET散熱、BIOS設計等，另外CPU散熱器也會對超頻起到至關重要的作用。而本文就從這些比較直觀的現象來探討主板成本（供電相數）對CPU超頻性能的影響，幫助大家選擇合適的主板來超頻。

并聯電流翻倍 主板供電原理解析

    主板CPU供電部分一般是由多相并聯控制電路組成，每一相供電是由輸入、輸出、控制三部分組成。輸入部分元器件包括一個電感線圈、一個電容；輸出部分有一個電感線圈、一個電容；控制部分則由一個PWM控制芯片、兩個場效應管組成。

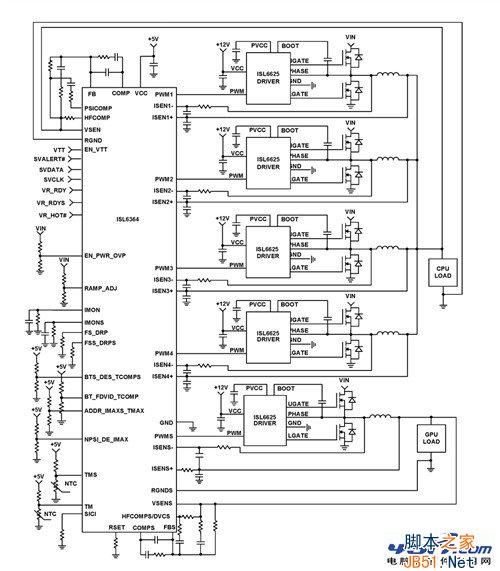

典型的4+1相主板供電回路

    在CPU正常運行時，由ATX電源提供的+12V電源先通過由一個電感線圈和電容組成的L1振蕩電路進行濾波處理，然后經過PMW控制芯片與兩個晶體管導通后達到需要的輸出電壓。

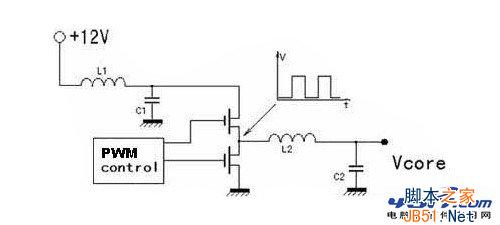

單相供電回路

    這個時候得到的輸出電壓由于紋濾較高需要濾波，于是經過L2和C2組成的濾波電路后，就可以達到CPU所需要的Vcore，這個電壓也就是CPU真實的電壓，可以通過CPU檢測工具（CPU-Z、AIDA64）或者在主板BIOS里面查看到。

    多相供電就是將多個單相電路并聯而成的，提供更大的電流以滿足CPU的供電需求。而發展到現在由于CPU的高度整合，需要數組不同的電流以滿足計算核心、控制器、顯示核心等的需求，這個時候就需要使用多路PWM控制器或者多顆PWM控制器。

主板廠商狂堆供電相數為哪般？

    一般來說主板的供電和散熱與成本是直接掛鉤的，當然不同的主板會有不同的設計風格，但都大同小異。而供電相數成為一個非常直觀的供電規格體現方式，但這并不能絕對代表CPU超頻等多方面性能差異。

Ivy Bridge最大TDP只有77W

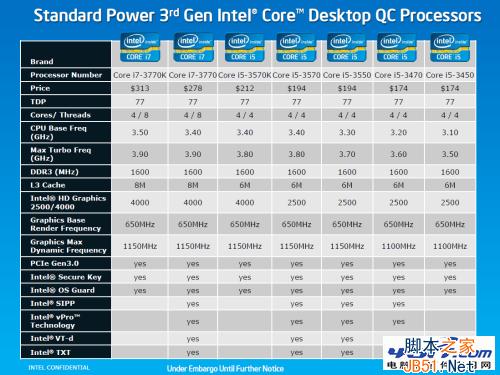

    而隨著工藝的進步，處理器的每瓦性能比得到了極大的提升，整體來看處理器的功耗也得到了下降，最新的Ivy Bridge處理器TDP只有77W，而移動版本會更低，一些產品甚至只有17W。

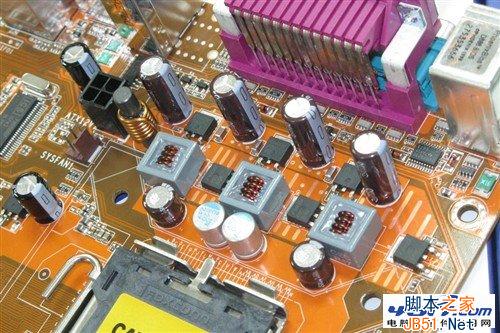

早期的三相供電主板已經不見了蹤影

    而在主板市場，超頻系列主板的供電相數并沒有隨著處理器工藝改進而降低規格，早期的主板兩、三相供電設計現在也幾乎不存在了，盡管供電元件電氣性能、可靠性都得到了極大的提升。

    而本文枚舉多款市售LGA 1155主板，產品覆蓋高中低端產品線，最低的CPU核心供電只有3相，而最高的達到了24相，直觀的反應出供電相數對于CPU超頻性能影響。

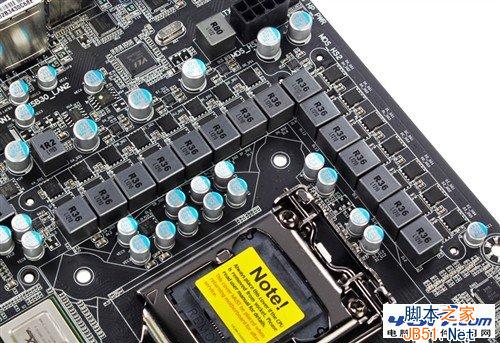

12+2+1相供電：技嘉G1.Snipper 3

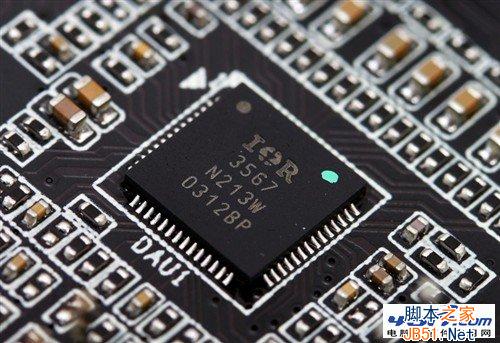

    技嘉G1.Snipper 3主板專為極限發燒游戲而打造的，超頻性能也非常出色，主板基于IR3567 PWM芯片，支持2組供電調節，最高支持6+2相供電設計。

    G1.Snipper 3主板則提供了高達15相供電設計，其中CPU為12相為一路，另外三相為一路，上面我們已經介紹了IR3567 PWM僅支持6+2相供電設計，那主板是怎么支持這15相供電的呢？

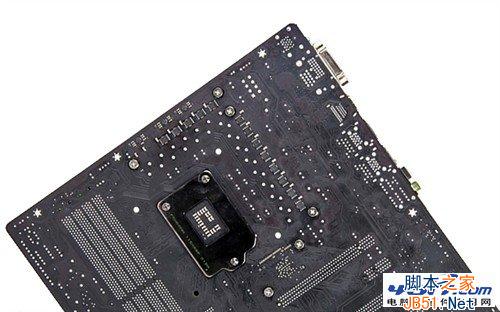

    原來在PWM芯片和MOSFET部分主板還為配備了7顆IR3598驅動IC（正面4顆，背面3顆），可以管理14相供電，另外1相單獨并聯，那么其中的6顆驅動IC管理的12相供電就為CPU核心服務，1顆驅動IC管理的2相為顯示核心供電，最后單獨的1相為IO供電。

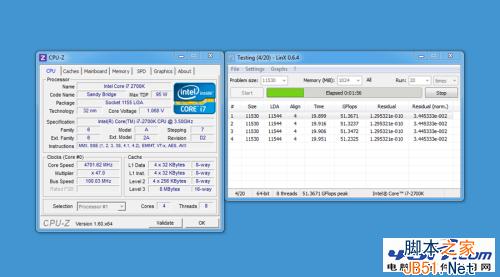

主板穩定在4.7GHz

    用料方面，主板全部采用了鐵素體電感、一上一下SOP-8 MOSFET和日本化工固態電容。

3+2相供電：技嘉GA-Z77M-D3H

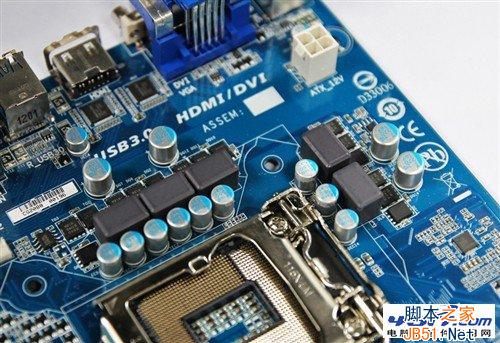

    技嘉GA-Z77M-D3H是一款中規中矩的Z77芯片組主板，產品基于Intersil ISL98953 PWM芯片提供2組供電調節，最高支持3+2相供電設計。

    Intersil ISL98953 PWM芯片最大支持1.52V電壓輸出，最大電流為90A，支持VR12供電規范。
