SABERTOOTH_Z87主板采用目前主流技術設計，適用于游戲高端玩家，曾經受到很多人的喜愛，下面我教大家如何維修SABERTOOTH_Z87主板。

1、從該主板框架上來看，它采用INTEL LGA1150 PROCESSOR，是目前主流架構之一。它采用LGA1150這種CPU類型，支持DDR3 CHA/CHB雙通道內存，外加雙獨顯接口，而外圍設備主要由PCH芯片控制，外接擴展功能強大。

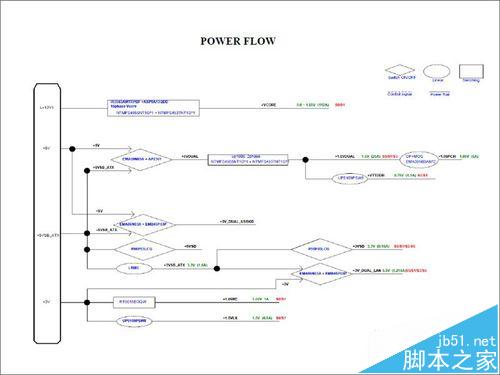

2、從電壓分配上來看，電壓更加緊密穩定。主電壓ATX12V,+5V,+5VSB_ATX,+3.3V由電源接口ATXPWR輸出，后經過一系列轉換得到的電壓送給主板各個模塊，包括內存的供電+1.5V_DUAL，VTT_DDR，以及CPU的供電VCORE(0.6V~1.55V)等。

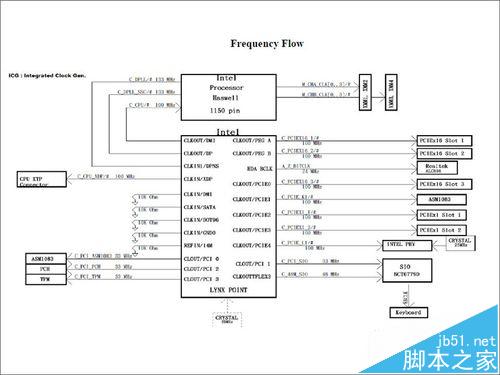

3、主板整體頻率分布較為分散，主要是集成于PCH內部分別來提供給各個模塊。量測時要用萬用電表的HZ檔位來排查各頻率值是否正常。

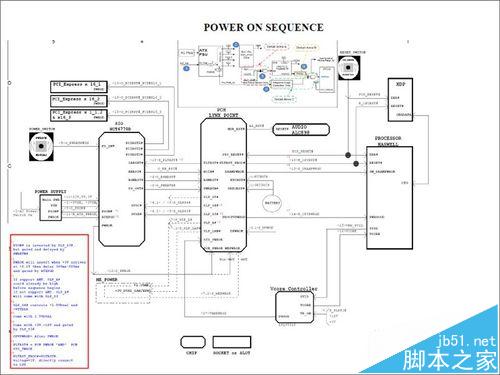

4、主板的整個開機過程，共計19步，更換繁瑣。從POWEER ON到H_CPURST#的產生，遇到主板NO BOOT，要從最后級往前級方向去查，例如，發現H_CPURST#信號無輸出，則應該查看前級信號S_SLPRST#是否有問題，要往前級去找解決方法，來排查故障。

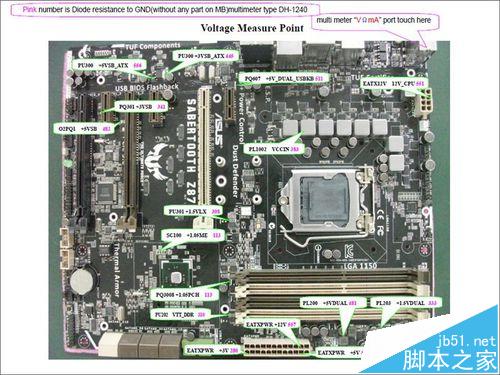

5、維修時，各電壓點位的位置及量測方法：萬用表檔位量測的是各電壓點對地的二極值，圖中紅色數字為正常二極值，例如：PU300 +3VSB_ATX 445，445表示二極值，PU300表示零件位置，+3VSB_ATX表示信號名稱；二極值偏小表示有短路，偏大表示有開路。

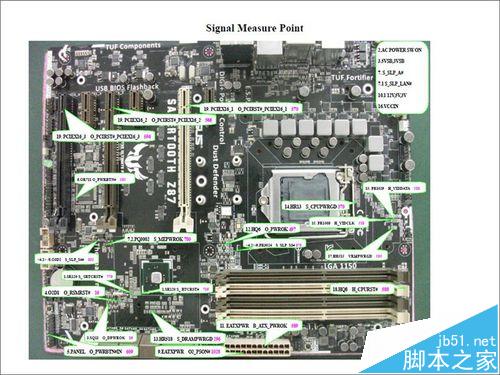

6、主板各重要信號點的位置及量測。萬用表量測方法具體參照第五步的量測方法；完成以上六步后相信主板的故障我們也能夠得到發現和解決。
