對于沒有拆過這款Thinkpad X1筆記本的朋友來說，拆解還是有一定的難度的，其實，Thinkpad X1拆起來一點都不難的，把背面看得到的螺絲全部拆掉，然后就很好把我們的本本拆開了！如果你想了解內部結構，請看完本文！

其實拆起來一點都不難，D面能看見的螺絲全部干掉。

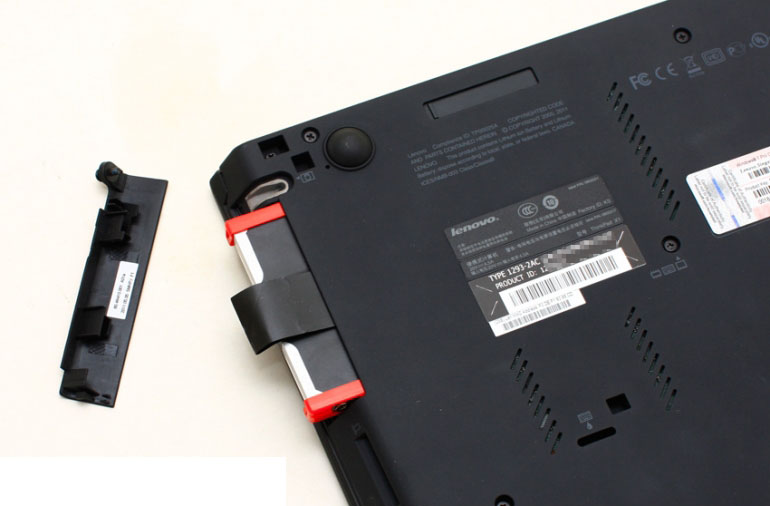

硬盤倉打開，硬盤可以直接抽不來。

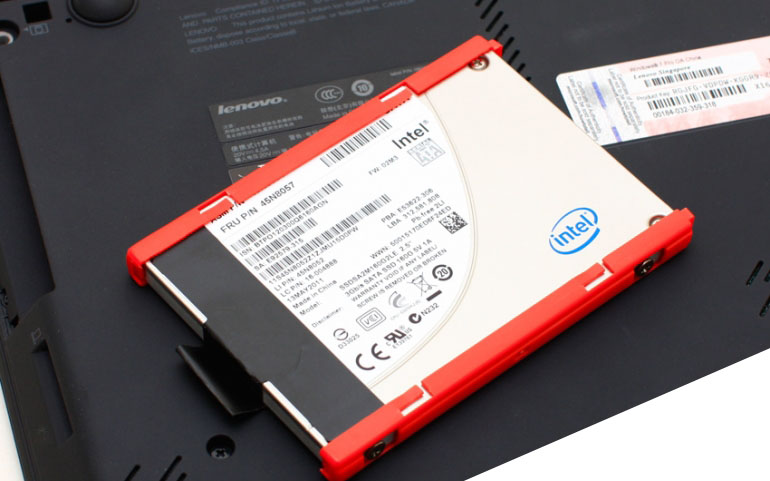

它標配了Inte X25-M G2 160G SSD，34nm工藝

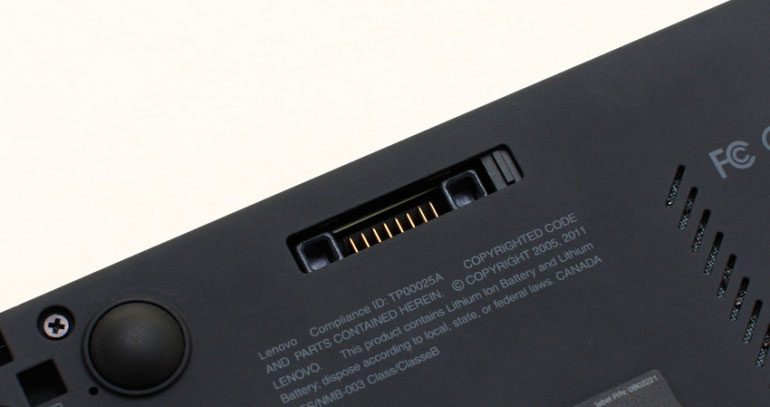

不支持接口擴展塢，但可以連接電池底座。

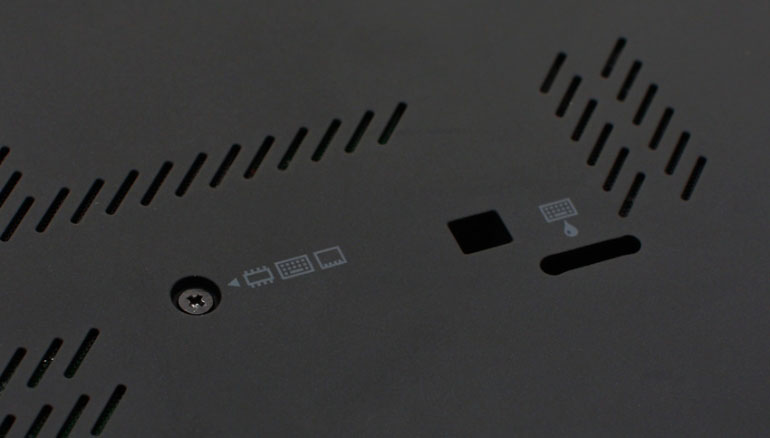

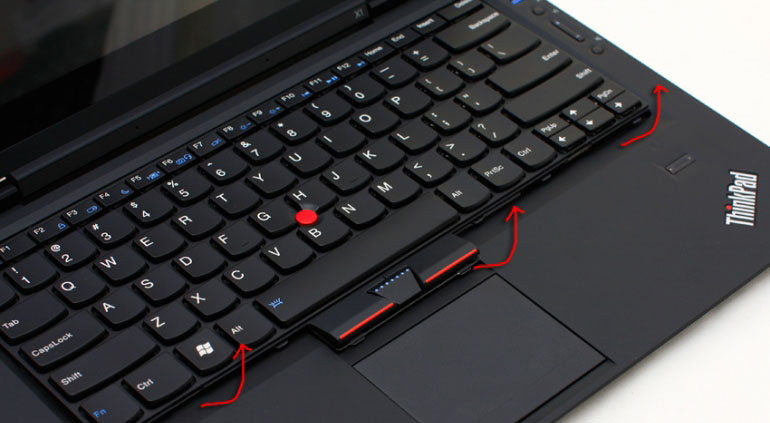

 D面機身上的鍵盤導流孔，Thinkpad特色之一?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

在D面螺絲都擰下在之后，直接就能撬下鍵盤?。。。。。。。。。。。。。。。。。。。。?/p>

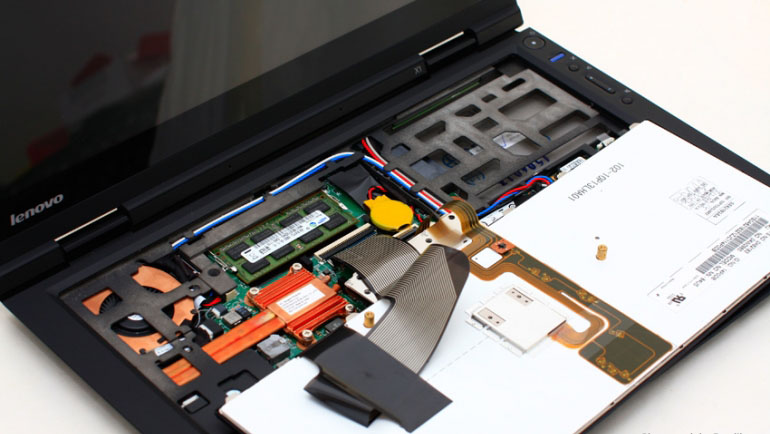

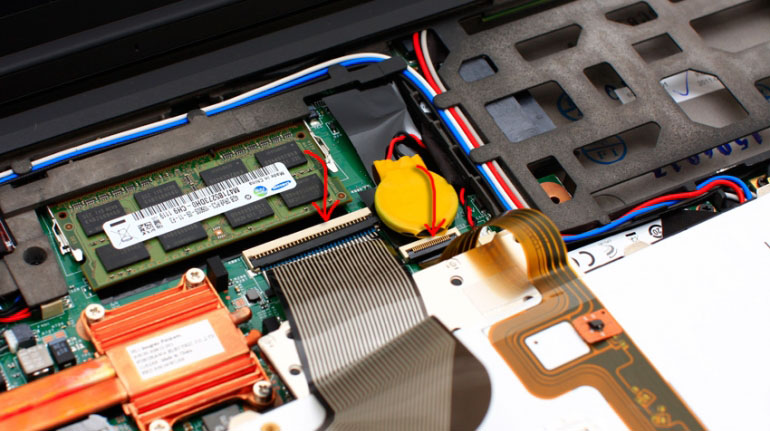

有兩條排線連接，其中一條窄邊的負責鍵盤背光的控制！?。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

取下排線，如圖?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

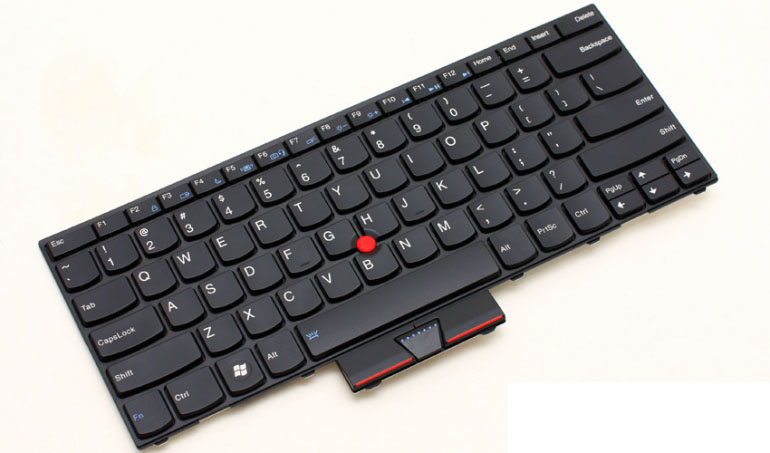

拆下來的鍵盤。?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?br />

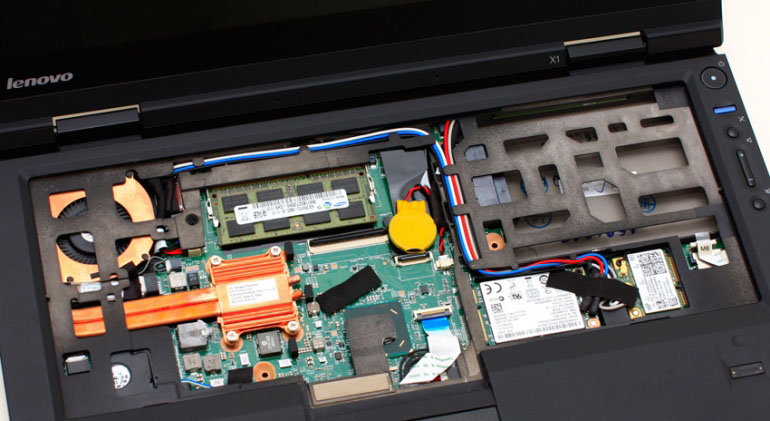

取下鍵盤后的C面。

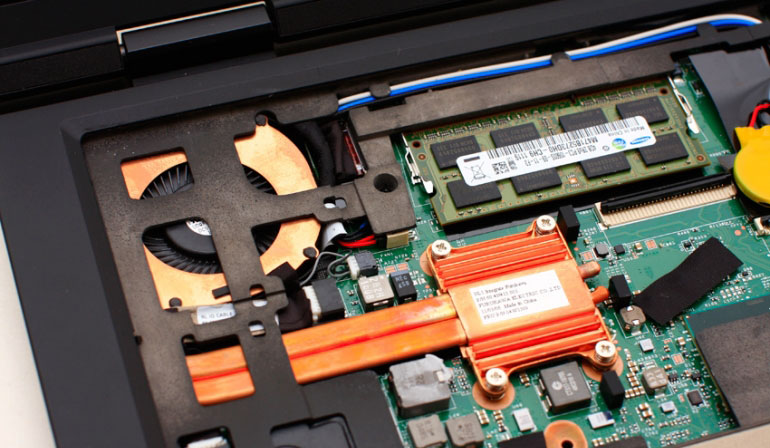

CPU散熱器采用了雙熱管設計，內存插槽僅有一個?。。。。。。。。。。。。。。。。。。。。。?！

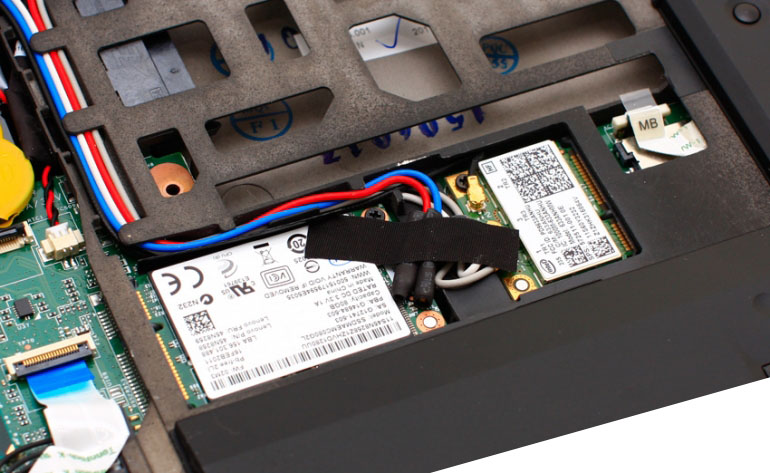

機身中預留了3G網卡天線，但PCIE插槽貌似不夠。

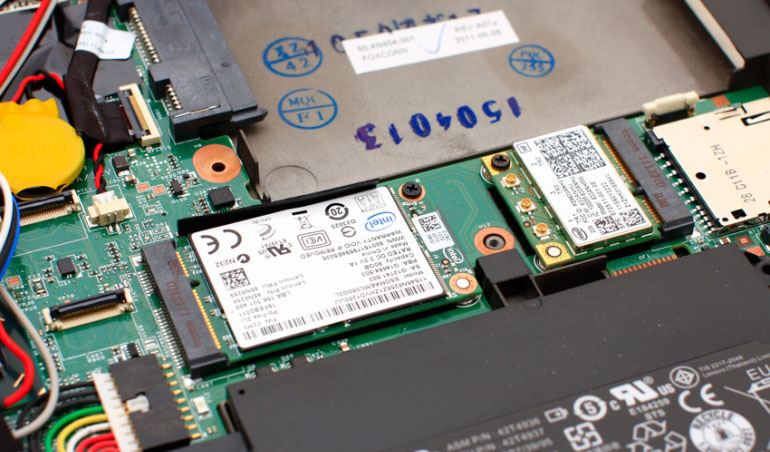

僅有的一個全尺寸PCIE插槽已被mSATA接口的SSD霸占！?。。。。。。。。。。。。。。。。。。。?！

thinkpad X1主板使用的QM67芯片，通過C面機殼輔助散熱?。。。。。。。。。。。。。。。。。。。?！

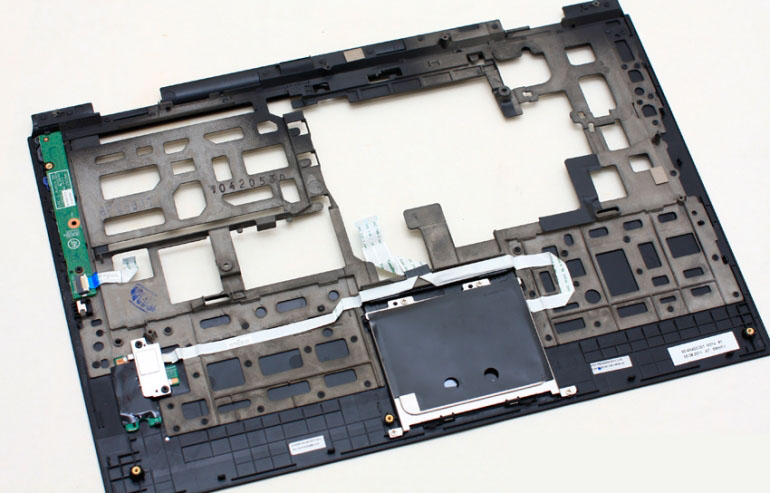

拆下來的C面機殼，可見為鎂鋁合金+ABS塑料復合結構，腕托處的塑料材質可以有效隔絕熱量?。。。。。。。。。。。。?/p>

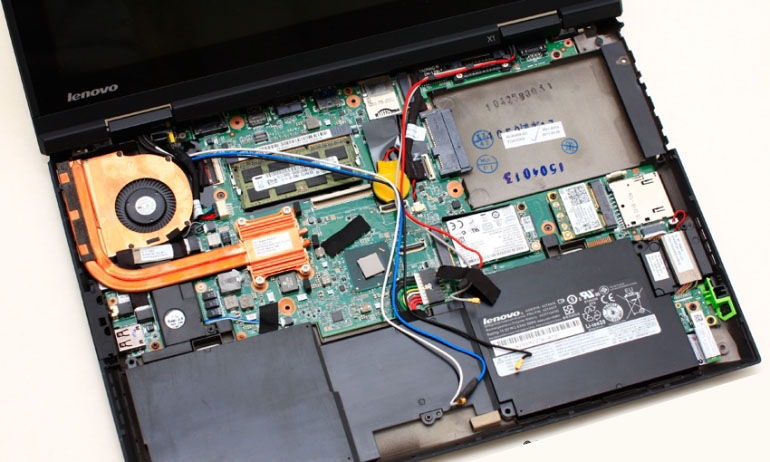

取下C面機殼后，主板，電池已經可以完全看到。！?。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

Intel 310 80G SSD，mSATA接口，34nm工藝，MLC！?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

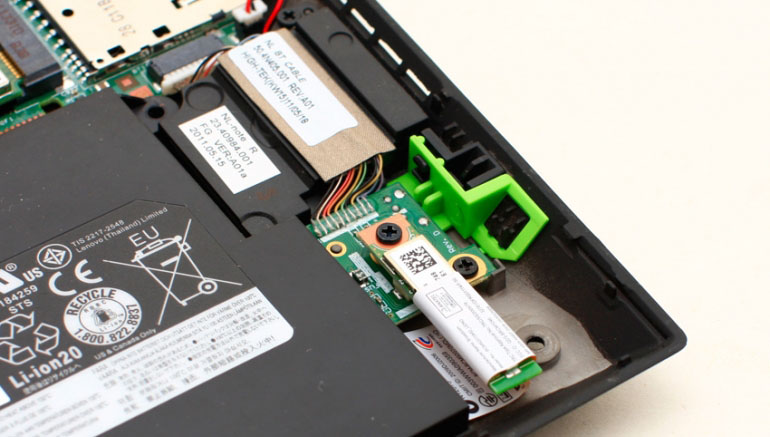

藍牙模塊，安置在機身右腕托處。?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

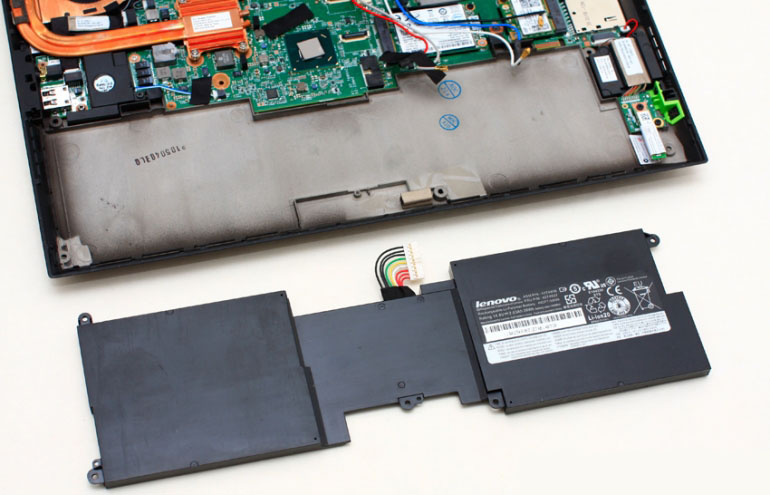

它采用內置電池設計，如圖，電池已經取下?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

電池設計容量39Wh！?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

取下電池后，還得拆屏軸

機器后面，屏軸處還有兩個固定螺絲，照片上沒拍到，擰下來就行！?。。。。。。。。。。。。。。。。。。。。。。。。。?！

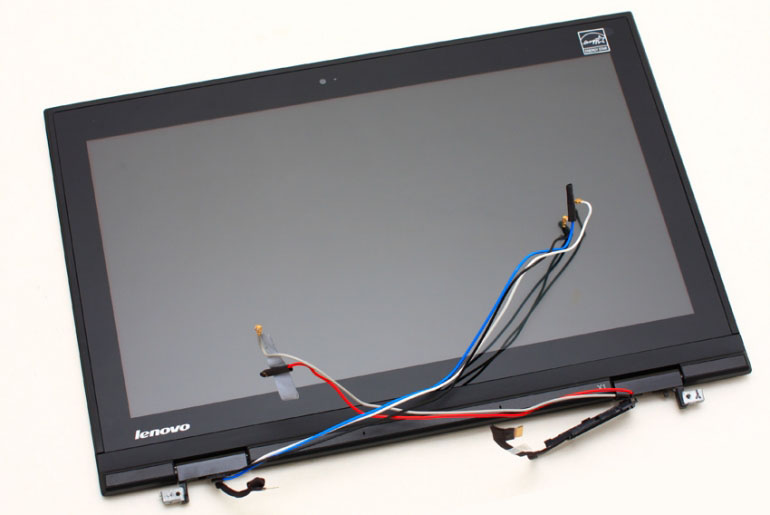

取下的屏幕For?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

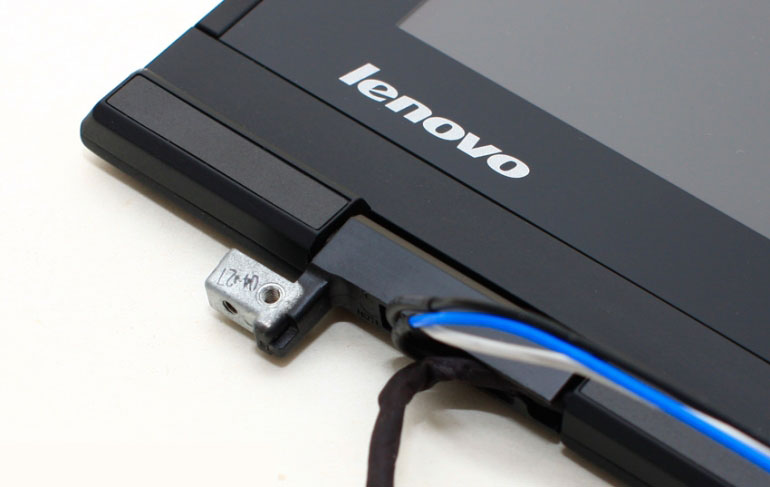

屏軸特寫，明顯單薄許多?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?/p>

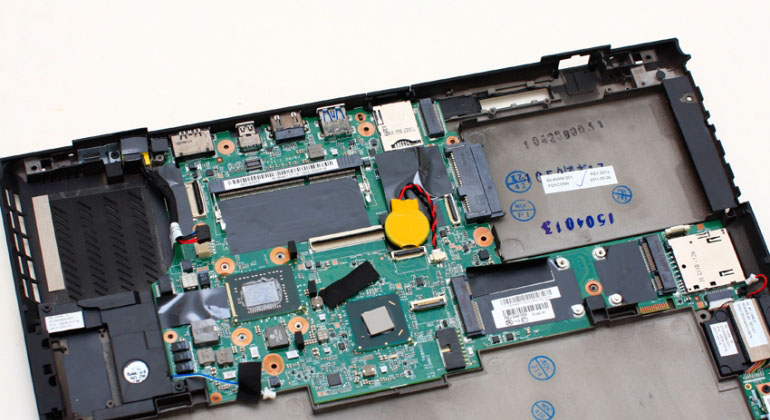

屏幕取下來之后，就能拆掉主板了?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！

拆掉主板之后的D面機殼，全鎂鋁合金材質?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?/p>

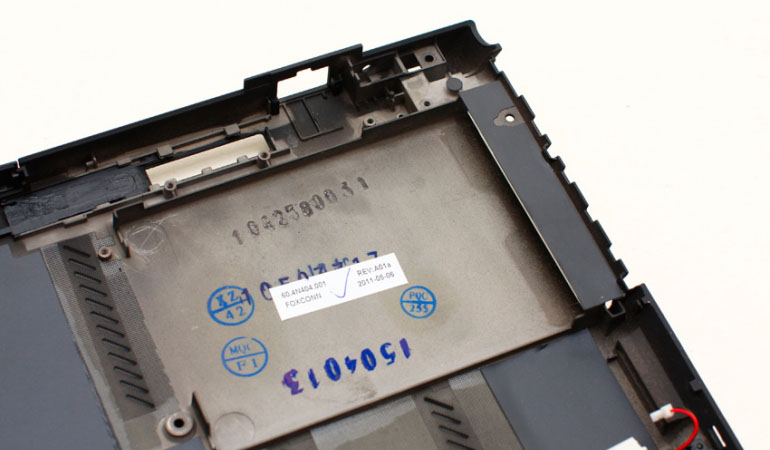

此處標簽可知金屬機殼為富士康代工！?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！1

Thinkpad X1的散熱器，雖然是雙熱管設計，全銅材質，但風扇尺寸偏小，出風量不高，以及非低電壓版CPU，最終導致X1的實際運行溫度并不理想

散熱器背面?。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。?！1

Thinkpad X1主板正面圖。i5-2520M是BGA封裝的，直接焊在主板上，換不了?。。。。。。。。。。。。。。。。。?！

Thinkpad X1主板背面圖！?。。。。。。。。。。。。。。。。。。。。。。?！

小零件合影，thinkpad X1標配的無線網卡型號為6300AGN，三天線?。。。。。。。。。。。。。。。。。?！

通過拆機，樓主看到Thinkpad X1的做工還是不錯的，零部件雖然簡單，但工藝還算上層，內部走線清晰明了，絕不像某些超薄本那樣的“膠布機”。
C面的金屬框架，連接上整個D面的全金屬機殼，對機內部件起到了很好的防護作用。在追求輕薄便攜的同時，機身的機械強度也有了保障。
