W系列一直被視作ThinkPad的頂級配置系列，又稱移動工作站。從當年的A30p開始，到后來的W系列出現，我都保持著長期的關注，主要是因?yàn)檫@個系列的性能和擴展性最強。今天剛好拿到一臺最近上市的W541，其配置如下：

    Intel Core i7-4810MQ Processor (2.80GHz), 8.0GB RAM, 1x500GB Serial ATA, Free-DOS, 15.5in 2880x1620, 2GB NVIDIA Quadro K2100M Graphic, 720p HD Camera with MIC, Fingerprint Reader, UltraNav (Multitouch), Ethernet, WAN Upgradeable, Intel 7260 b/g/n Wireless (2x2 BGN), Bluetooth Version 4.0, Multi Recorder, 6 Cell Lithium-Cylindrical。

    這臺W541配置是目前能夠買到的差不多頂配了，處理器是 i7-4810MQ，3K屏，色彩校正儀等等一應俱全，4個內存插槽只裝了一條8GB，又給加了一條8GB達到16GB，再加入intel 530 NGFF 120g SSD硬盤讓性能發揮到極致~

    新機上手，必不可少的當然就是拆了~那么我們拭目以待來觀摩W541的拆機全過程，拆機是一臺W541,為毛標題還要打上W540呢，那是因?yàn)閃541與W540除了鼠標實體鍵回歸之外，其它結構完全一致。

    簡單上一下外觀相片，不習慣用相機拍照，感覺還是用手機操作方便些，雖然缺了點美感，基本還算清析，大家見諒。

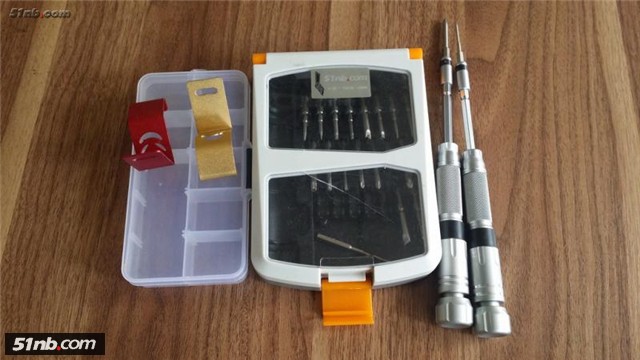

    拆機工具，螺絲收納盒（這個非常重要，我一 直喜歡這種多格層的螺絲收納盒，按拆機步驟擺放螺絲，如：底部所有拆下來的螺絲放在一格，鍵盤掌托為一格，主板/屏幕等都分開放，當你裝回去時，發現多出 來的螺絲可以及時檢查那里少裝或是裝錯，避免多次拆裝，新機型拆解對于誰來說都是比較陌生，一步一步來，如果全部混合在一起容易出亂，當然記憶超凡者除外 ）

    拆機之前一定要先把電池拿掉，避免出現一些不必要的麻煩~

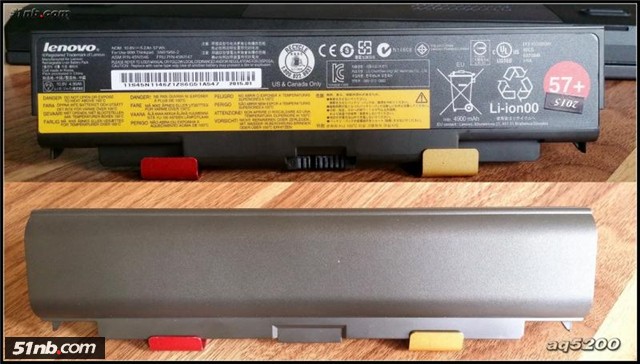

    W541 6芯電池

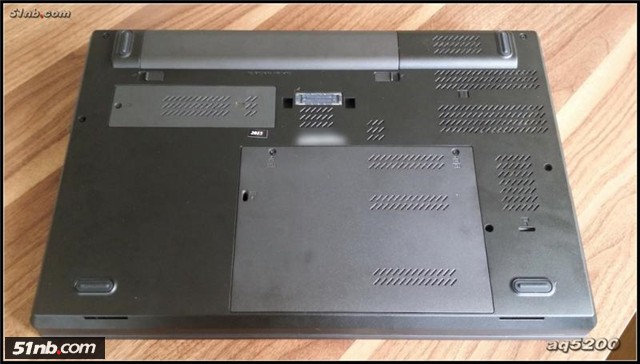

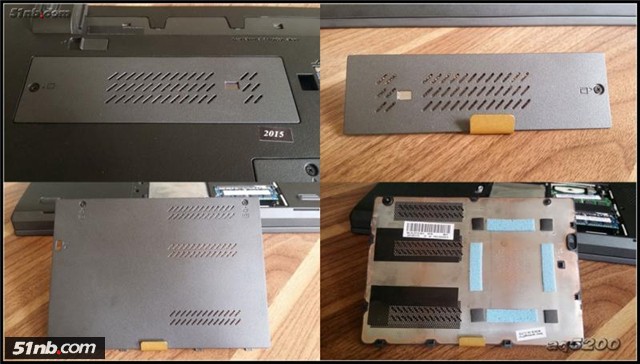

    上：W541網卡蓋
    下：W541內存硬盤蓋

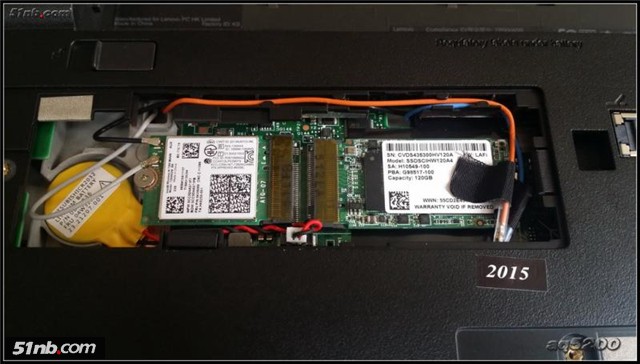

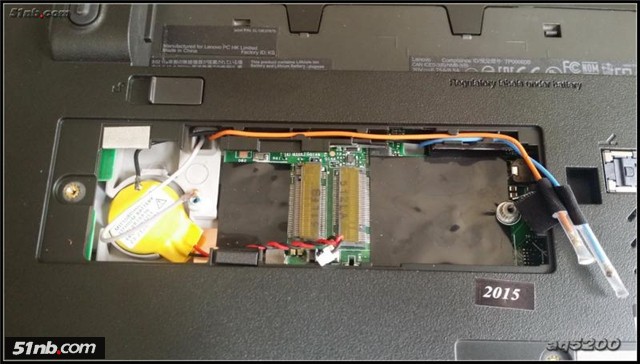

拆機無線，或是加裝NGFF SSD硬盤很方便，只需要網卡蓋板拆掉就可以了

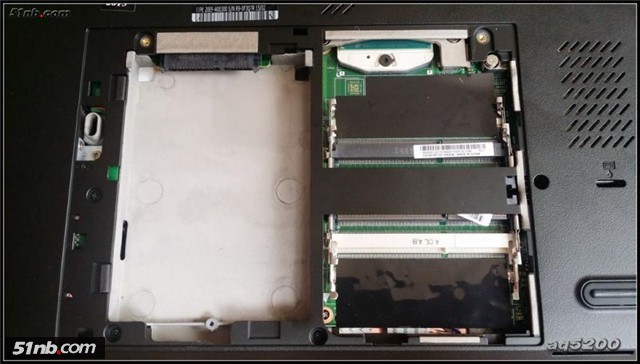

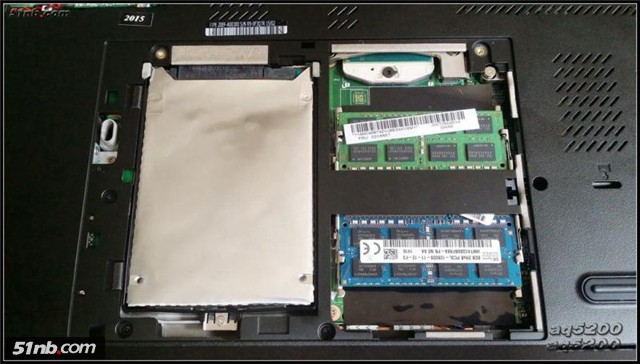

2.5硬盤位 內存插糟，升級更換非常方便

上：W541 Intel 530 120G NGFF SSD硬盤
下：W541 Intel 7260NGW NGFF雙頻無線網卡+4.0藍牙 FRU：04X6086

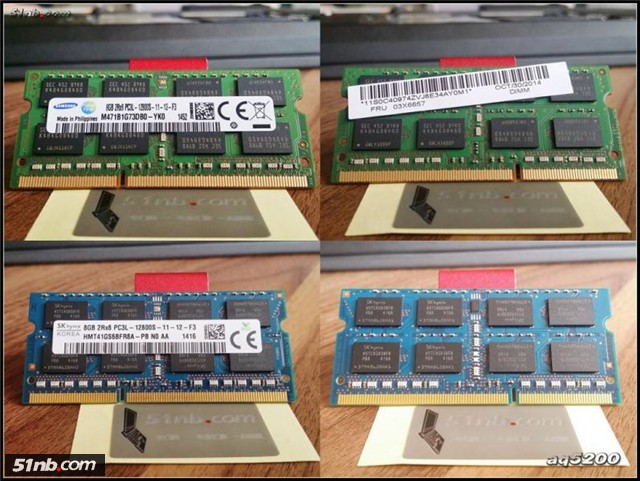

上：原機內存 三星 PC3L 12800S 8G內存 FRU:03X6657
下：后配SK hymix  PC3L 12800S 8G內存

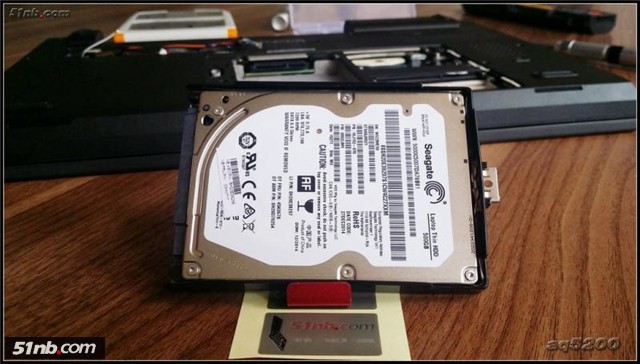

Seagate 500G硬盤 FRU：45K0678

W541 內置光驅 DVDRW 9.5MM

底部螺絲全拆掉，翻過來先把鍵盤上端與掌托連接處的地方輕輕掰開
注意圓圈的地方，這里有膠紙粘著鍵盤撥動板

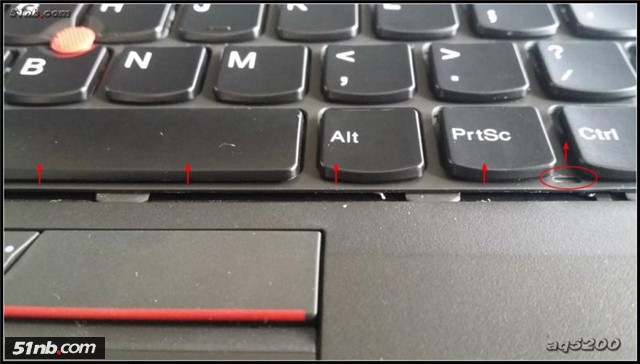

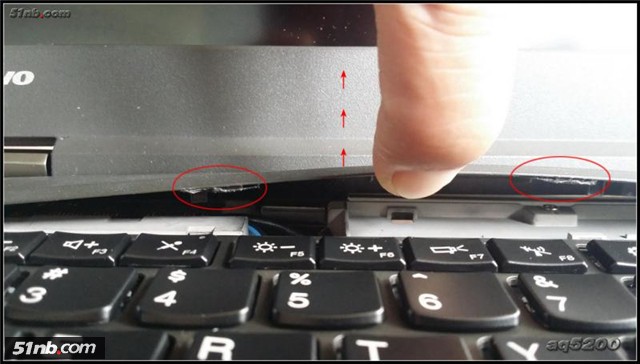

然后按鍵下方的撥動板往上推，可以從圓圈處凹陷的地方用塑料棒往上頂

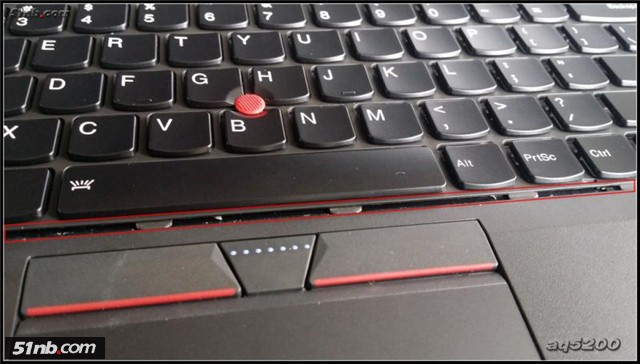

推上去以后路出了很明顯的一條縫隙~

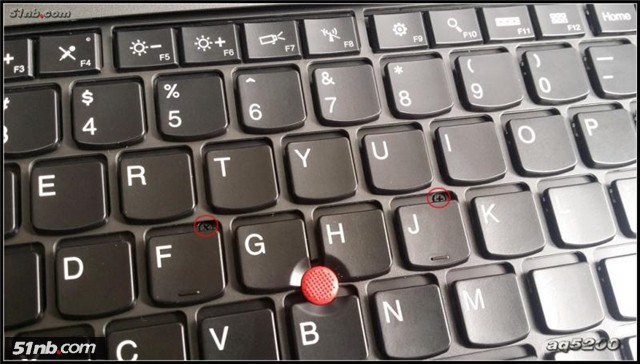

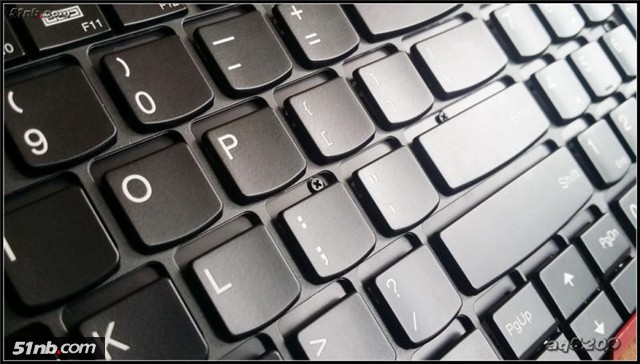

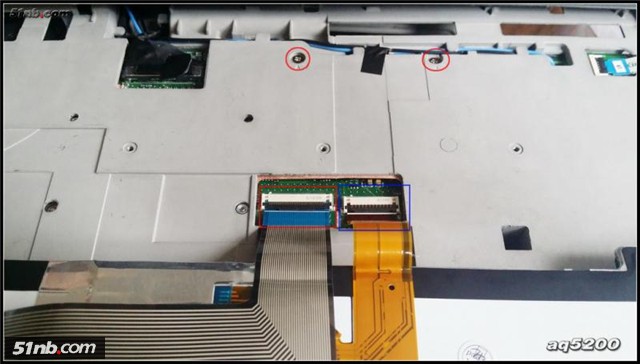

    再看看中間QWERTYUIOP與ASDFGHJKL鍵的中間處，隱藏在底下的螺絲終于露頭了，小樣你藏得真得深，一定要準備很小號的螺絲批頭，要不可不好拆卸了，固定鍵盤螺絲一共有6顆


松開螺絲后從上端把鍵盤翻起,鍵盤絲拆下
紅色：W541鍵盤連接線
藍色：W541背光燈連接線

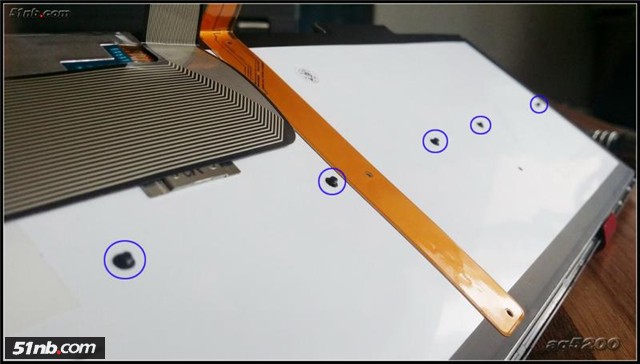

再來看看鍵盤的背面，六個小螺絲，這螺絲不能完全卸出來的

正面鍵盤固定螺絲處

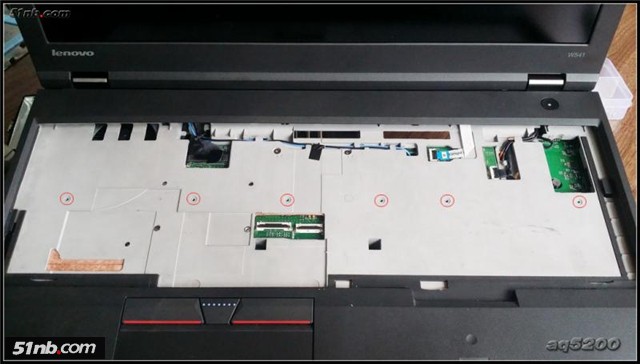

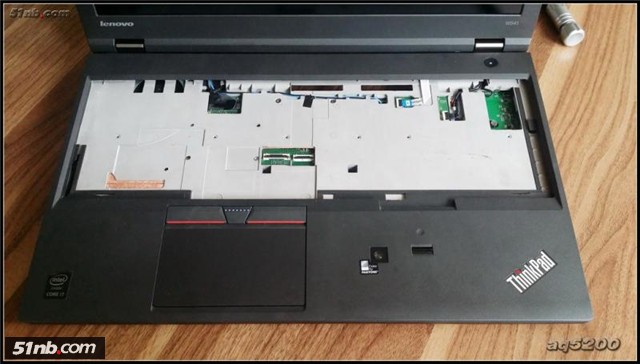

取下鍵盤后來個正面照

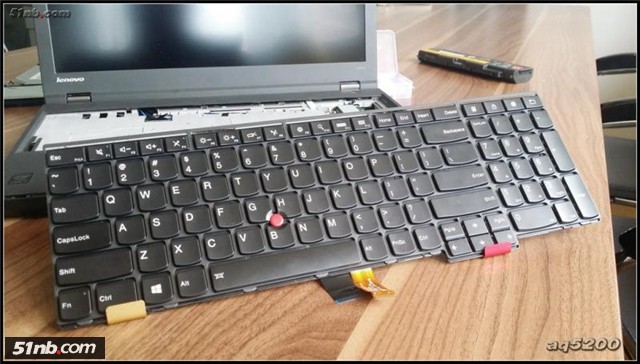

鍵盤已經完整拆下，接下來就到掌托了

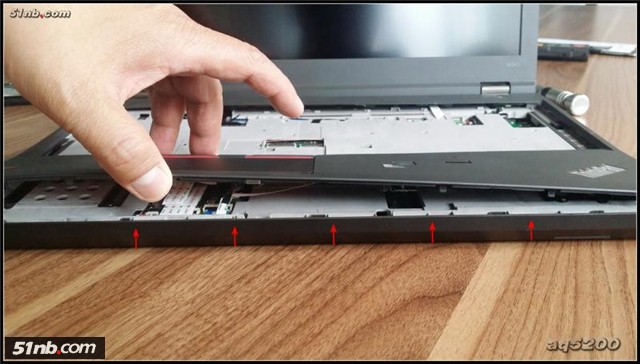

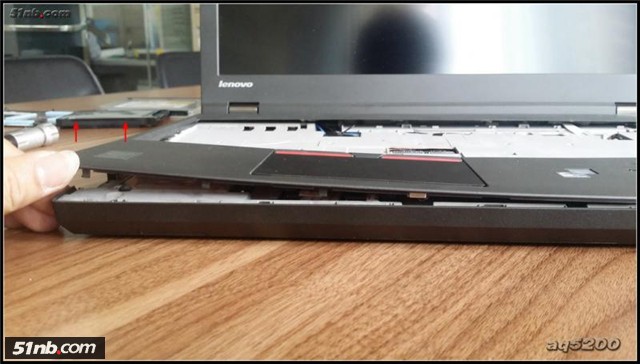

先從角落下手，先扣開，左下角的卡扣露出來了

從左路到右一點點扣開

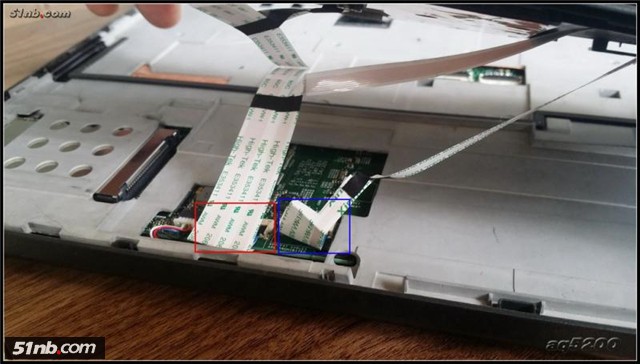

不要用力過猛注意下方的觸模板，及色彩校正器連接線
紅：W541觸模板指紋器連接線
藍：W541色彩校正品連接線

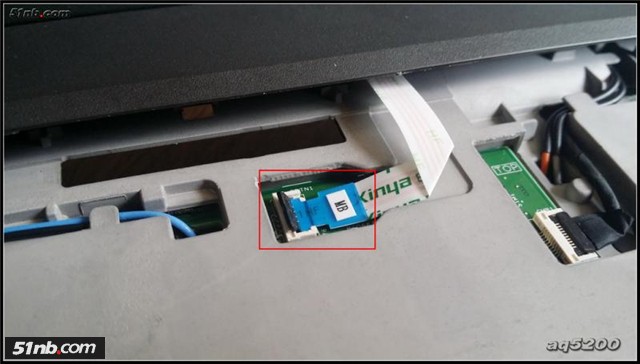

上方為電源開連接按鍵連接線

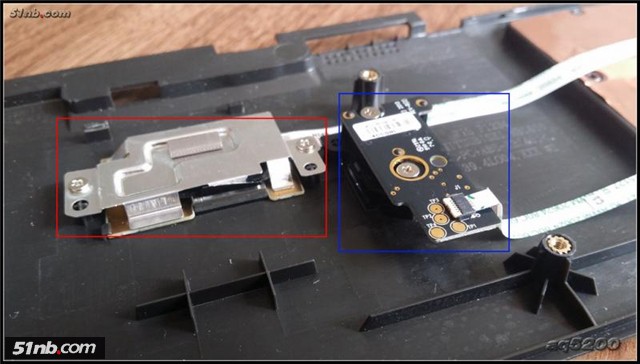

紅：W541指紋模塊
藍：W541色彩校正器

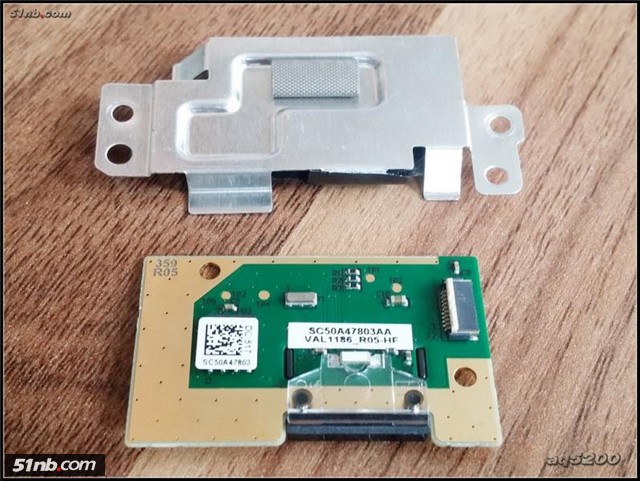

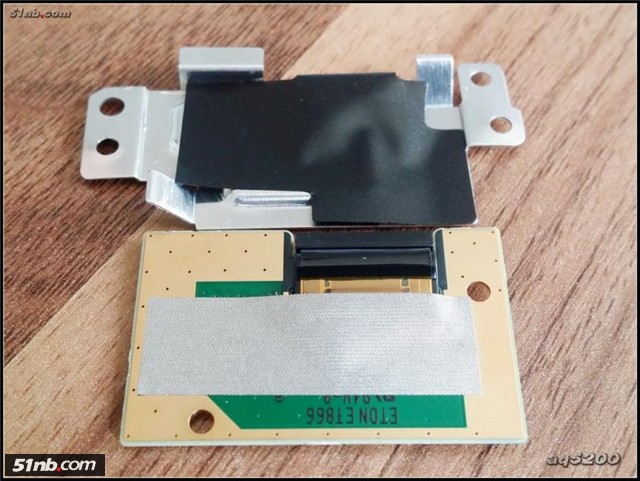

指紋模塊特寫照

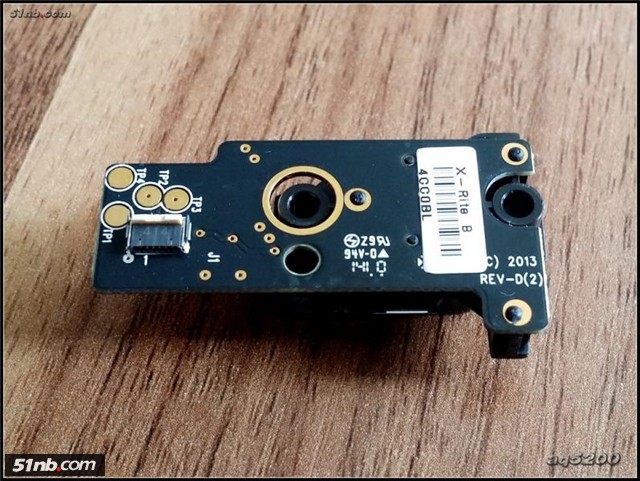

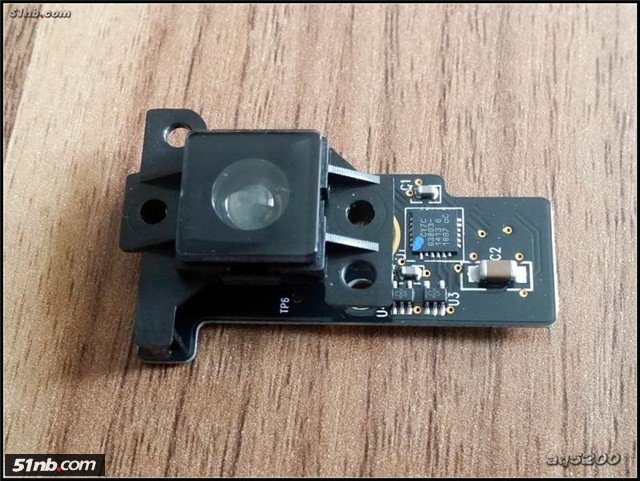

色彩校正器特寫照

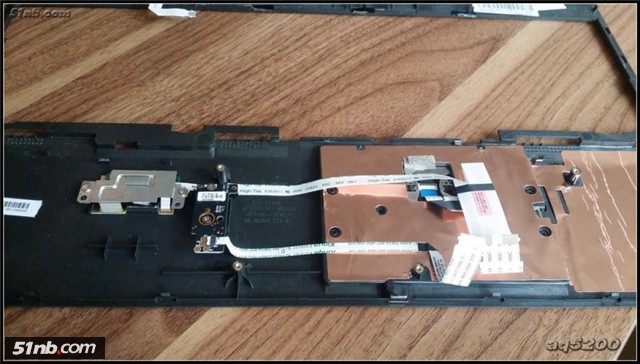

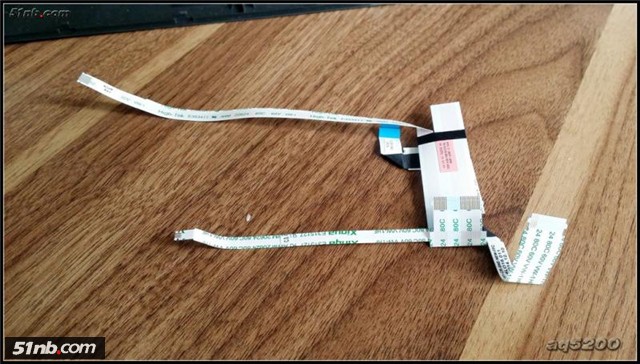

W541指紋，校正器排線特寫

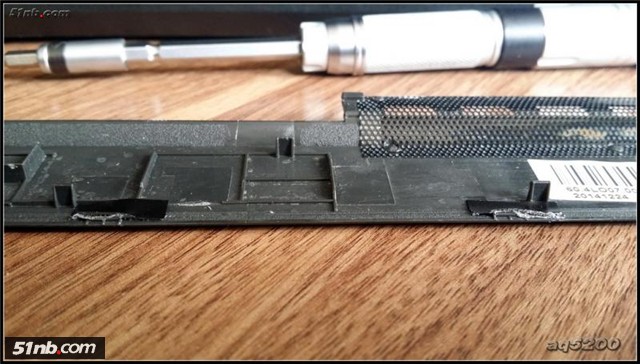

掌托上端卡扣鍵鍵撥動板粘膠處

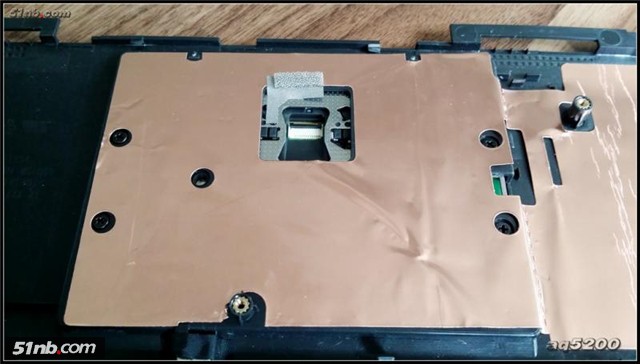

W541觸摸板與掌托螺絲固定處

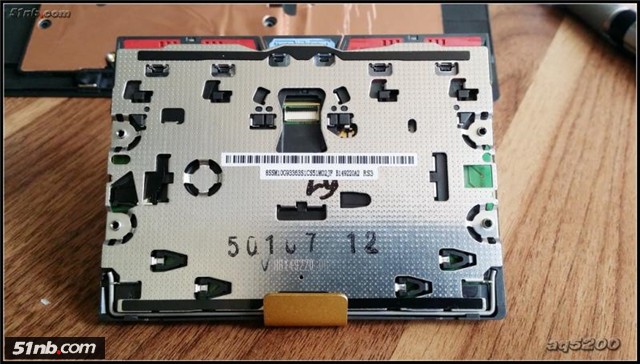

W541實鍵觸摸板背面

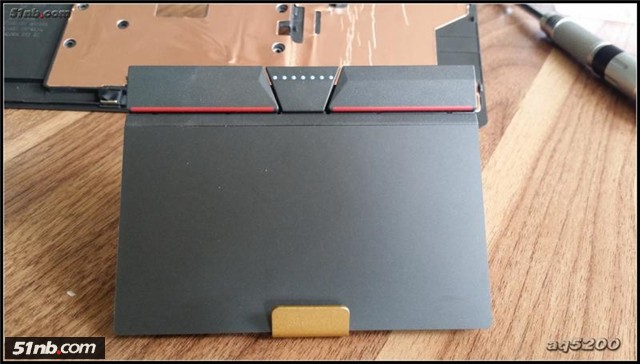

W541實鍵觸摸板正面

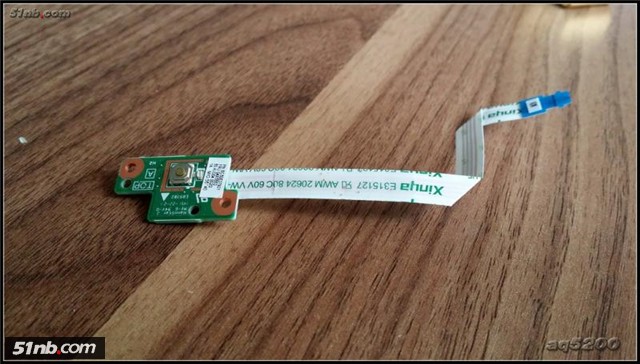

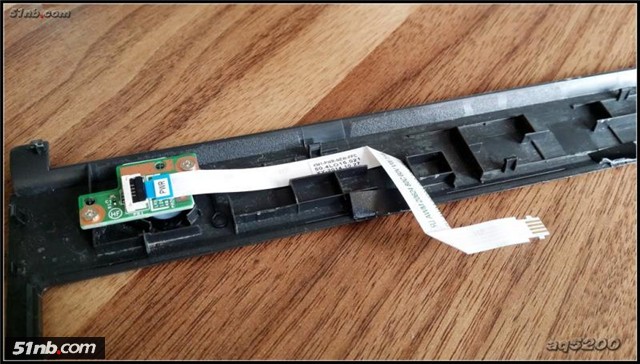

W541開機按鍵板背面

W541開機按鍵板正面

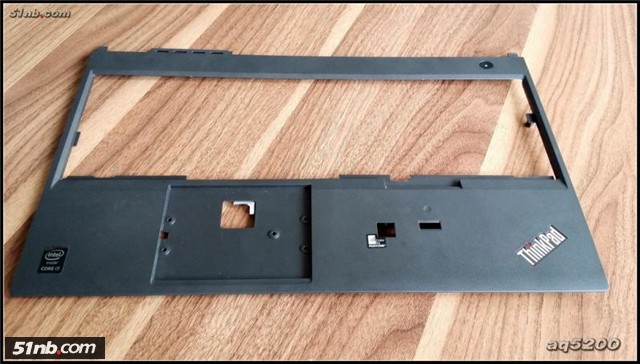

W541掌托正面
