UX系列一直是華碩旗下的高端全能型輕薄筆記本產品，擁有精致的外觀和較強的硬件配置。近期華碩發布了UX系列的最一代產品——15英寸的華碩 ZENBOOK UX501J，這款筆記本的外形依然輕薄，硬件方面則采用了英特爾酷睿i7-4720HQ四核處理器搭配NVIDIA GeForce GTX 960M獨顯的組合，配置一流，整機的性能得到充分保障。

    對于Zenbook UX501輕薄本我們已經進行過評測，具體可以參考《華碩ZenBook Pro UX501上手體驗測評》，今天我們要通過拆機對UX501的內部設計進行探索，看看厚度僅為20.72mm的輕薄的機身中，是如何經受住i7四核處理器和GTX 960M中高端獨顯考驗的。

    華碩Zenbook UX501系列還共有兩款機型，本次拆解是配備4K分辨率顯示屏的版本，還有一款是配備1080P顯示屏的，我們會在拆解中對這兩款同門兄弟進行對比。

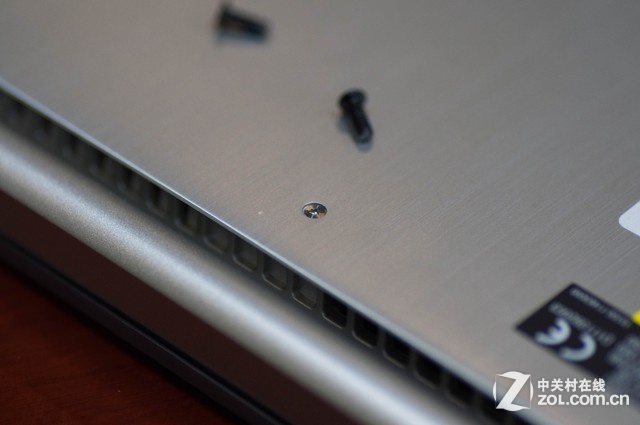

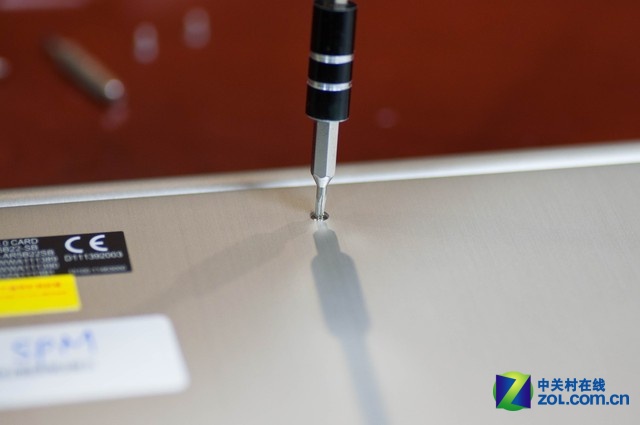

    與目前市場上大多數輕薄筆記本一樣，華碩Zenbook UX501也采用了一體式底蓋+內置電池的設計，要拆下底蓋必須先把底部所有螺絲擰下，其中部分螺絲是隱藏在腳墊底下的。

    華碩UX501采用的是屏軸散熱設計，好處是整機全速運轉時，掌托部分的溫度會很低，使用體驗有所提高。缺點是排出的熱風會一直對著屏軸吹。

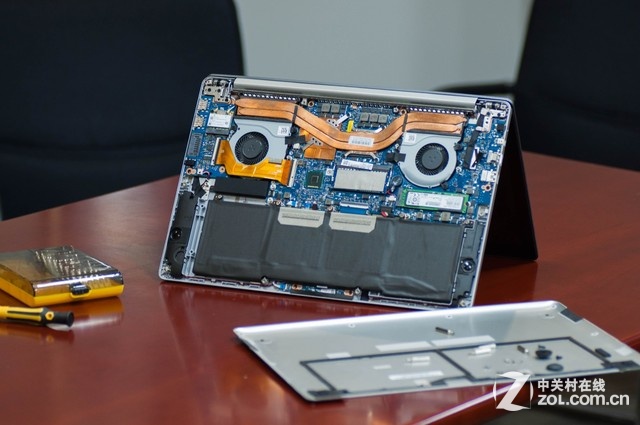

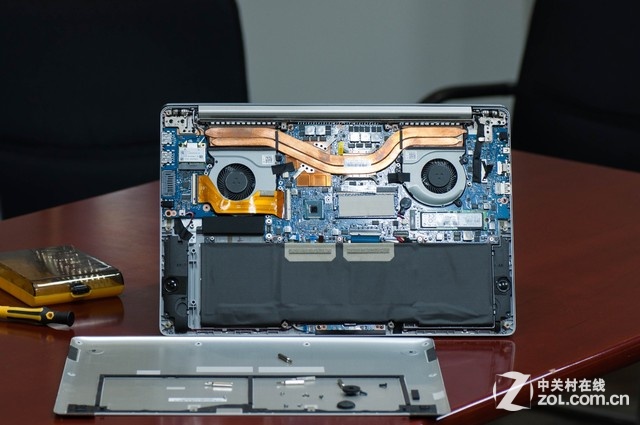

    拆開底蓋后，華碩UX501輕薄本的內部設計就展現出來了，機身下方內置的電池占據了較大的面積。上方的主板設計十分緊湊，雙風扇+雙散熱管負責處理器和顯卡的導熱散熱。

    4K屏版UX501沒有配備機械硬盤，而是直接內置了一塊512GB容量的M.2接口的固態硬盤。

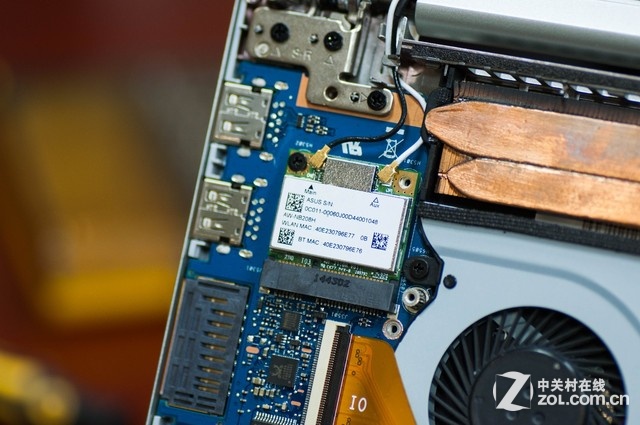

高通AR9462無線網卡，采用雙天線設計，同時集成藍牙4.0

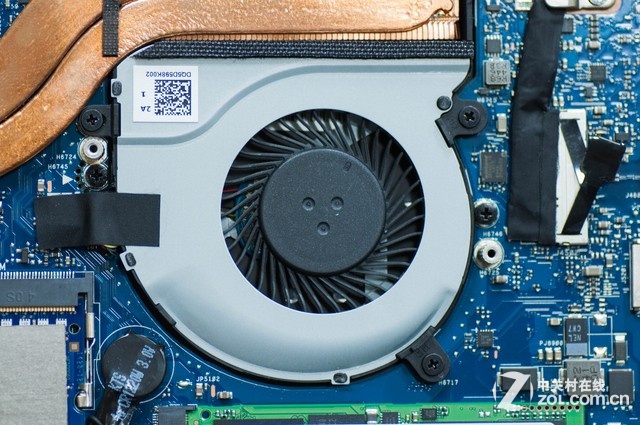

風扇

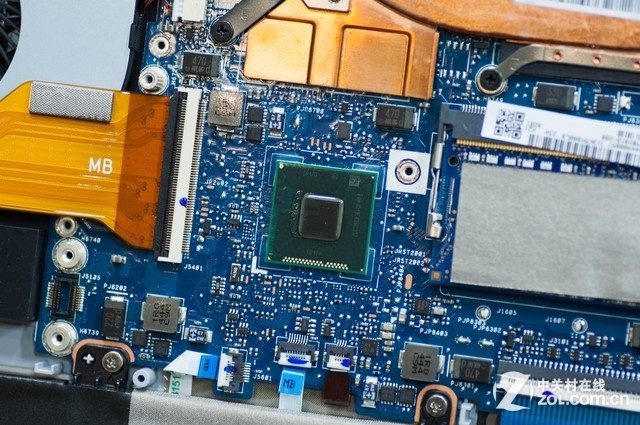

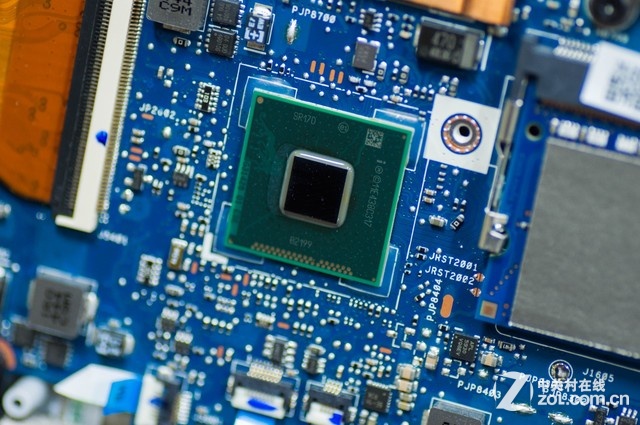

南橋PCH芯片

整機主要部件介紹

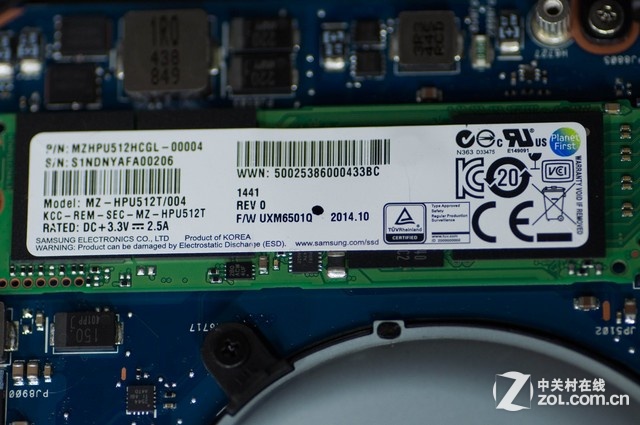

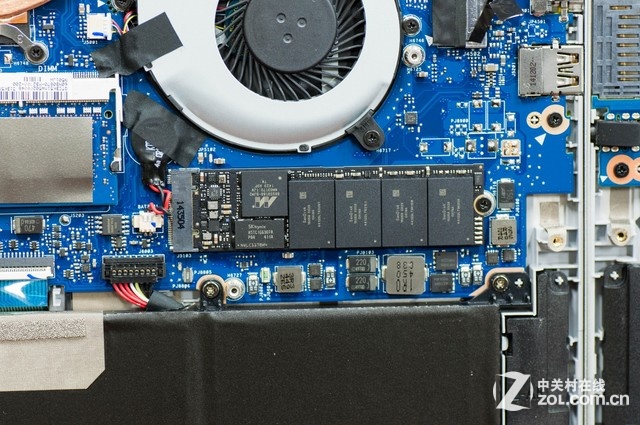

    4K顯示屏版的華碩UX501配置了一塊512GB M.2接口的固態硬盤，生產廠商為三星，隸屬于去年十分熱門的XP941 SSD系列，號稱是全球首款消費級的原生PCI-E固態硬盤。這塊SSD由于采用了PCIe 3.0 x4通道，所以性能十分不錯，在UX501L上經過測試，連續讀寫分別可達1000MB/s、700MB/s以上，可以看出華碩在UX501L身上還是下了不少本錢的。

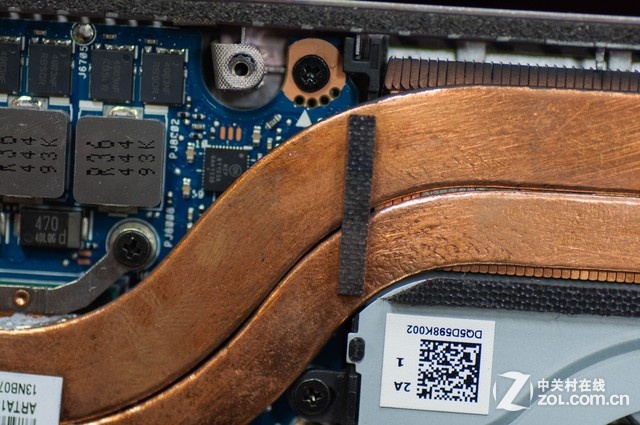

   華碩UX501筆記本采用了并列式雙散熱管設計，共同負責CPU和GPU的散熱。散熱管依然是全銅材質打造。

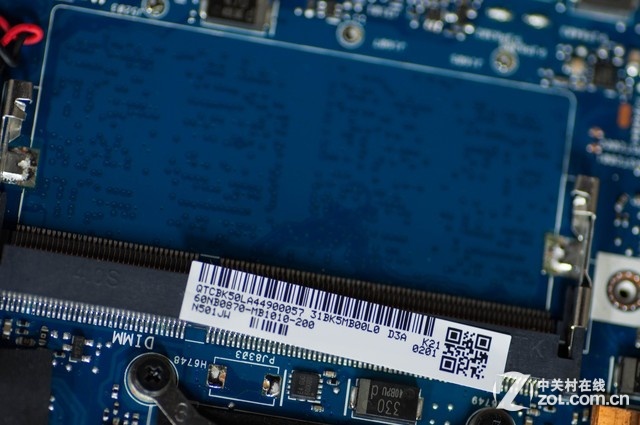

    華碩UX501輕薄本內置了兩個內存插槽。

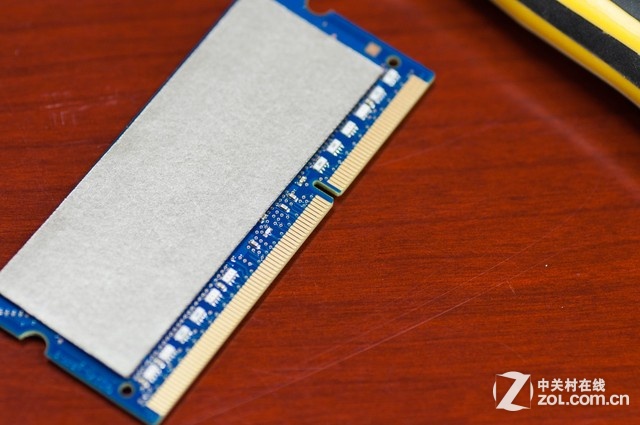

    內存上覆蓋有散熱片，這在華碩筆記本中算是比較常見的了，N系列也給內存都覆蓋了散熱片。

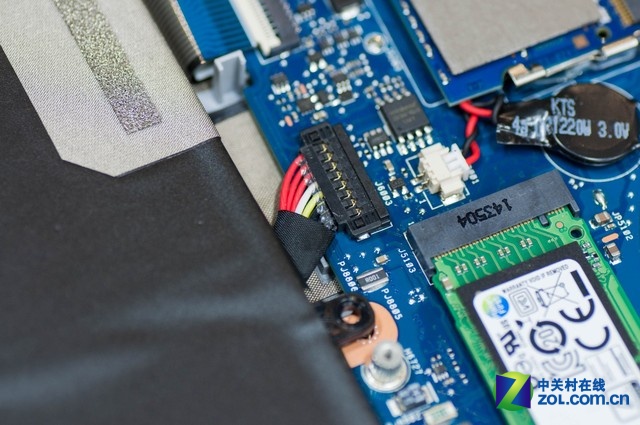

電池與主板連接的接口排線，拆電池之前必須先拔掉它。

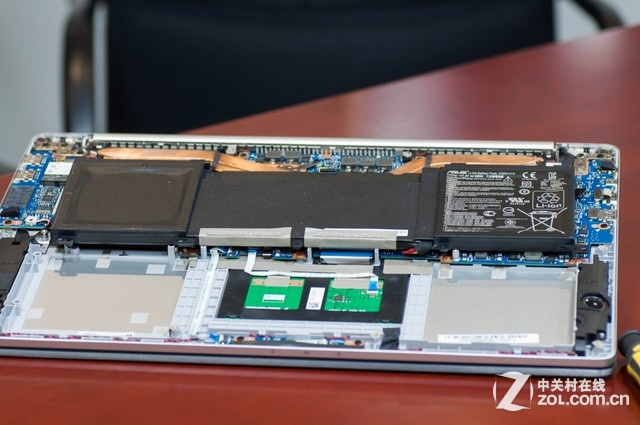

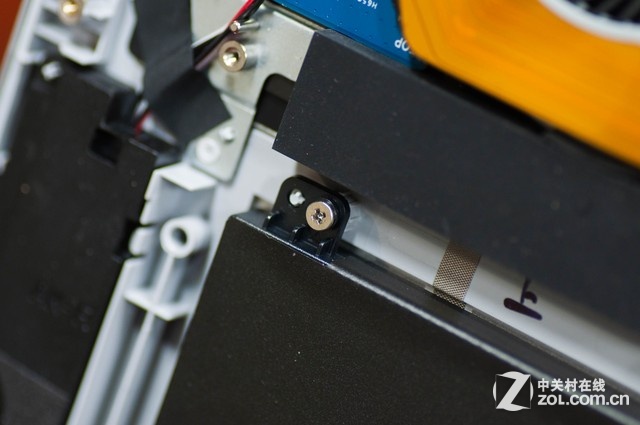

電池用螺絲固定住，要拆電池的話必須將周圍5個螺絲全部先擰下

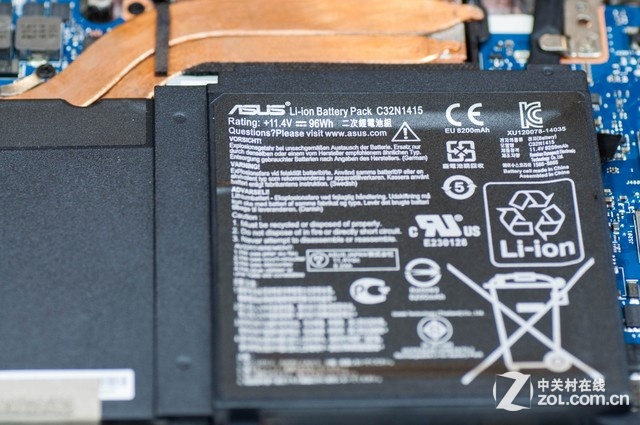

    華碩 UX501 4K版裝載的這塊電池面積大，電量也很足，其額定能量值為96Wh，電壓為11.4v，折合容量為8178mAh。

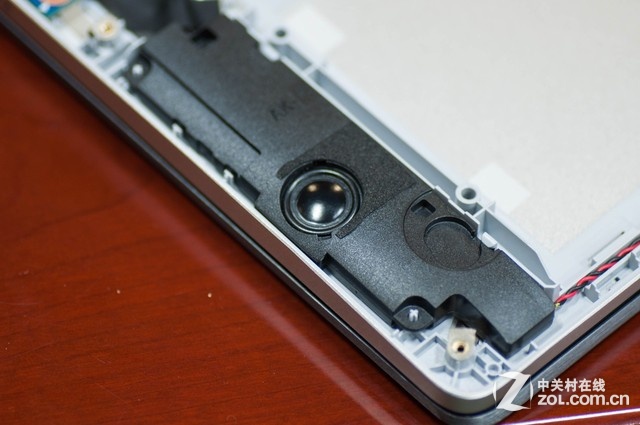

揚聲器單元，機身左右兩側各有一個

兩款華碩UX501內部對比

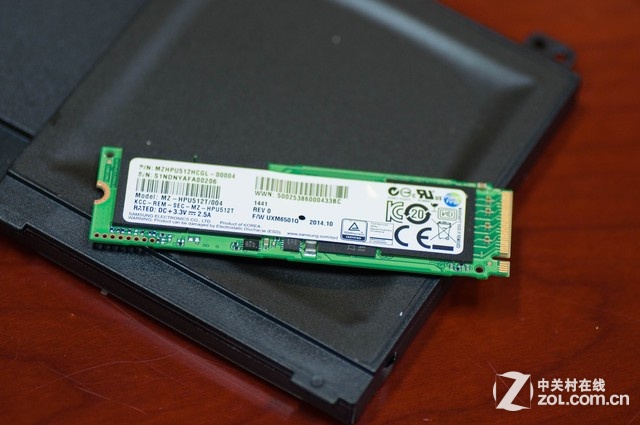

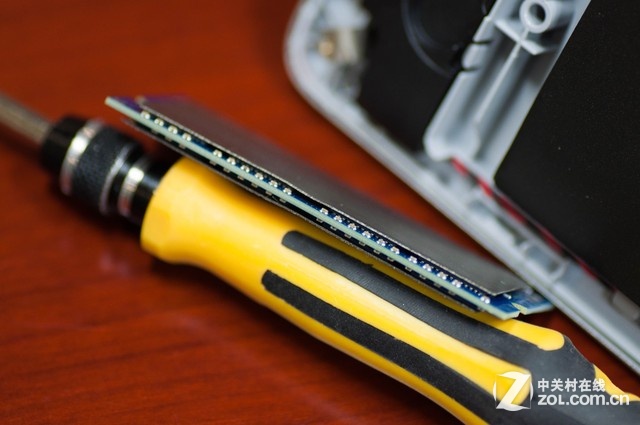

    將固態硬盤拆了下來

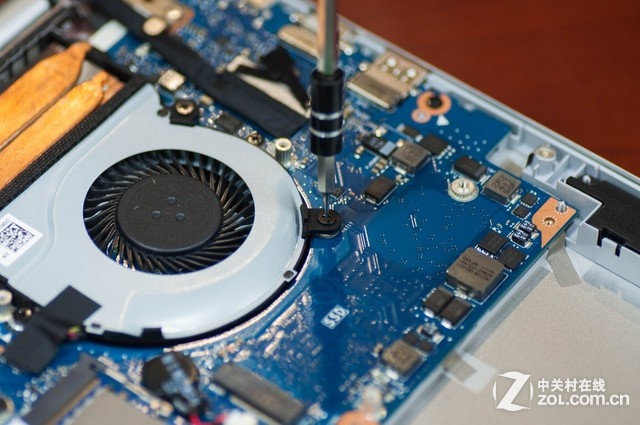

拆掉風扇

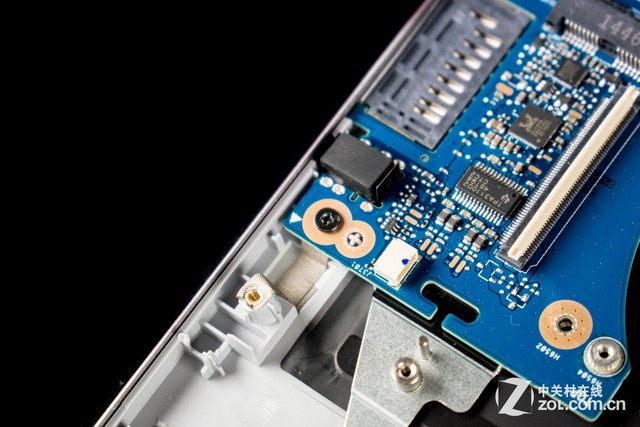

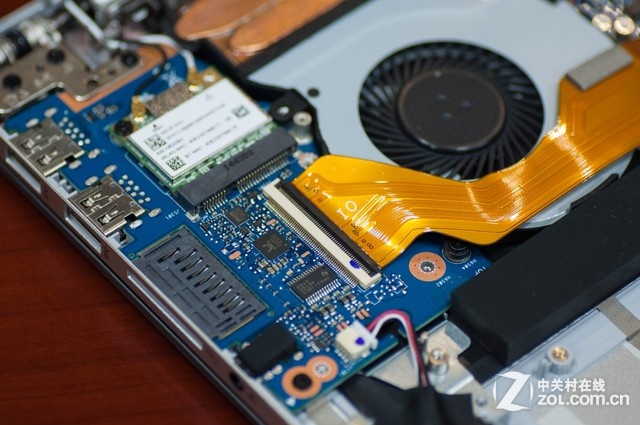

    華碩UX501L筆記本的不少接口都集成在了小PCB電路板上，并用排線連接到主板上

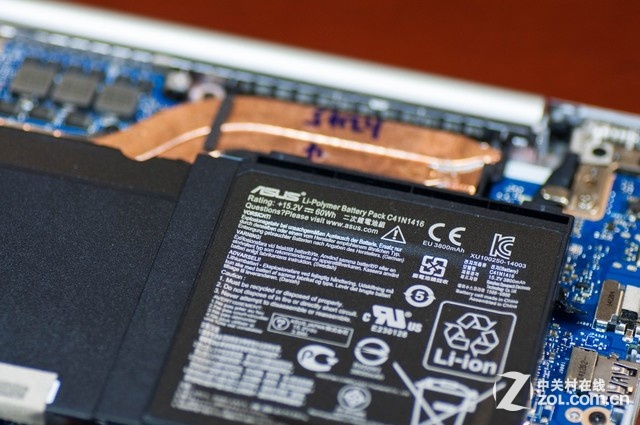

     1080P顯示屏版華碩UX501內置的電池容量就小多了，額定功率60Wh，電壓15.2V

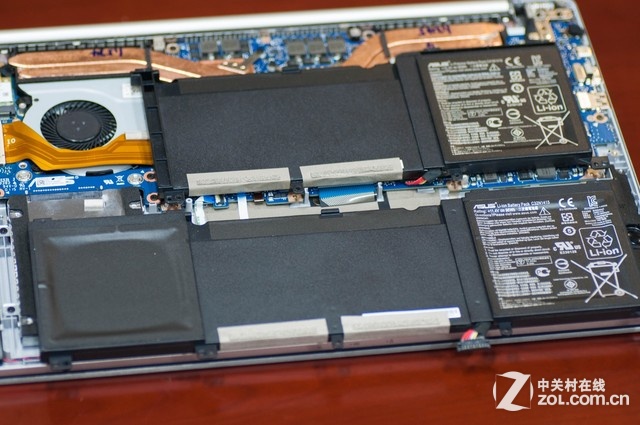

   如圖，上面的是1080P版華碩UX501筆記本的內置電池，下方為4K版UX501的電池，兩者體積的差別主要是因?yàn)?080P要配備2.5英寸HDD硬盤，所以犧牲了部分電池位置給HDD硬盤。

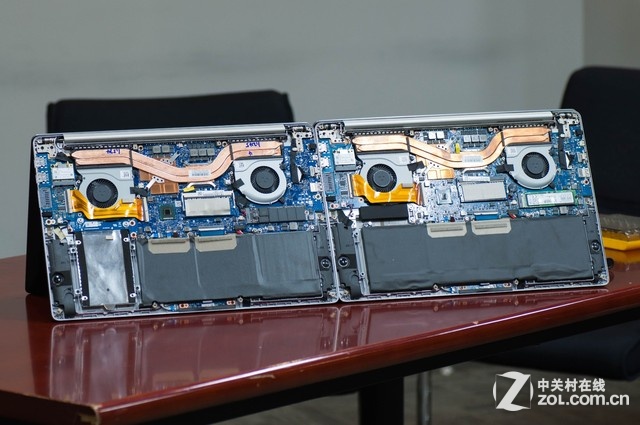

     兩款華碩UX501筆記本內部結構圖，主要區別就是2.5英寸硬盤倉和電池大小了。

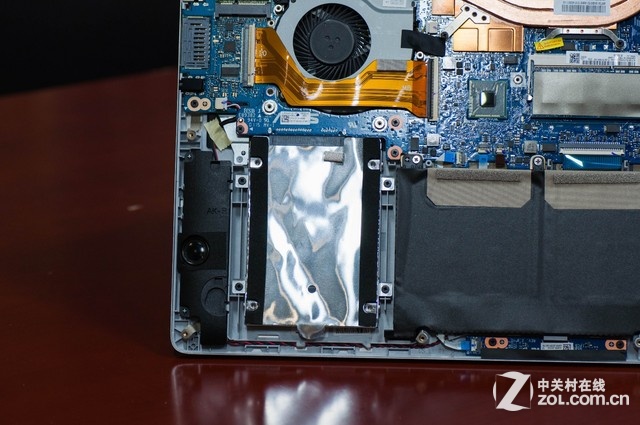

    1080P版華碩UX501配備了2.5英寸HDD機械硬盤。

     1080P版華碩UX501配備的是閃迪生產的128GB M.2接口SSD固態硬盤，型號應該是Sandisk X300s，走的是6Gbps SATA通道，性能與三星XP914 SSD有很大差距。

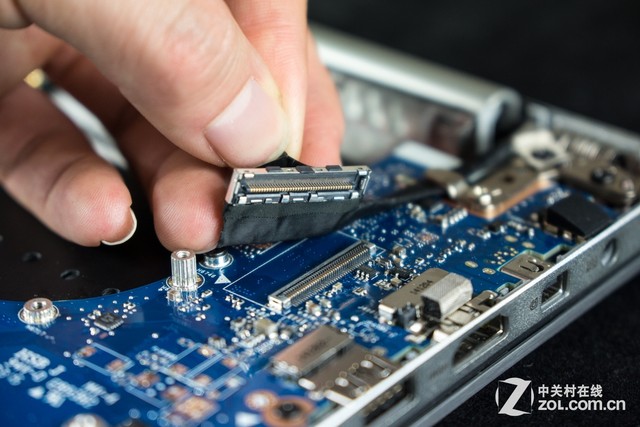

    接下來拆解屏幕，首先需要拔掉屏線。如下圖中所示，直接抓住屏線上的把手，稍微用力向上拔出即可，然后擰下固定屏軸的固定螺絲。注意，螺絲旁邊的三角形符號代表這是固定屏軸的螺絲位置，用于安裝時候的提示，避免螺絲安裝錯位。

抓住把手，拔出屏線

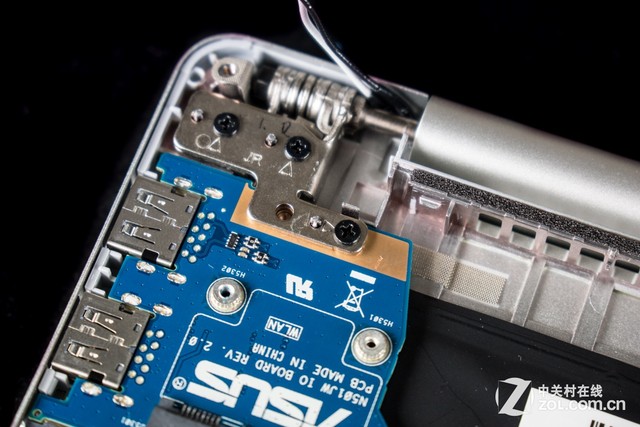

屏軸的三顆固定螺絲

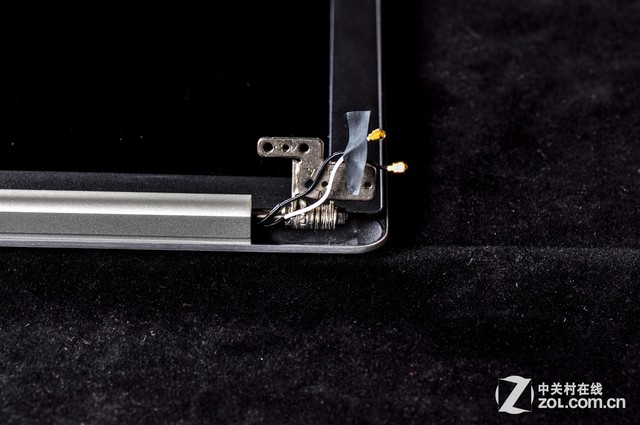

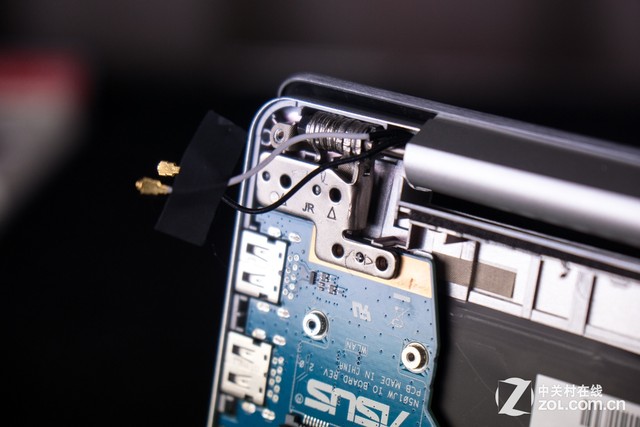

左側屏軸附近的WiFi天線

卸下后的屏軸

    卸下所有固定屏軸的螺絲后，需要將屏幕打開到90°左右，即可將整個C面蓋板從屏軸上卸下。到此，本次的拆解已經接近尾聲了。

拆卸UX501主板

    最后便是拆解主板的過程，在拆卸主板固定螺絲時，同樣需注意一下螺絲旁邊的白色三角形提示，這也是表示主板固定螺絲的位置提示，在安裝的時候?qū)ふ野咨^進行安裝即可避免裝錯螺絲。

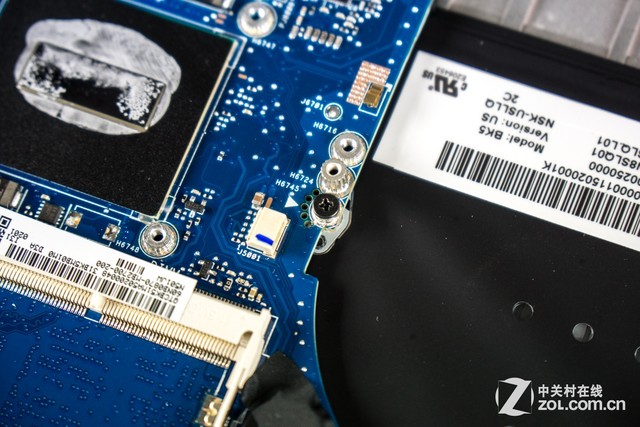

固定主板螺絲旁邊的三角形指示

固定主板螺絲旁邊的三角形指示

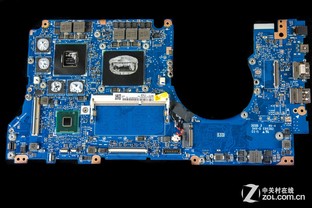

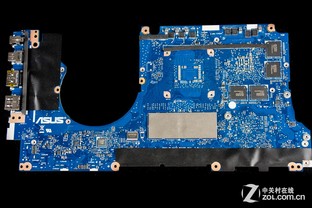

主板正反面特寫

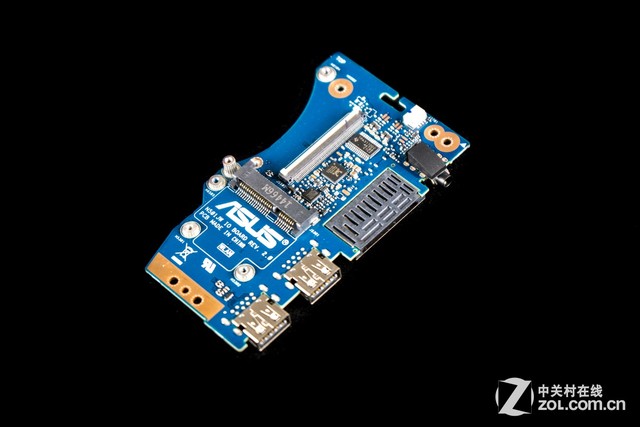

右側接口模塊

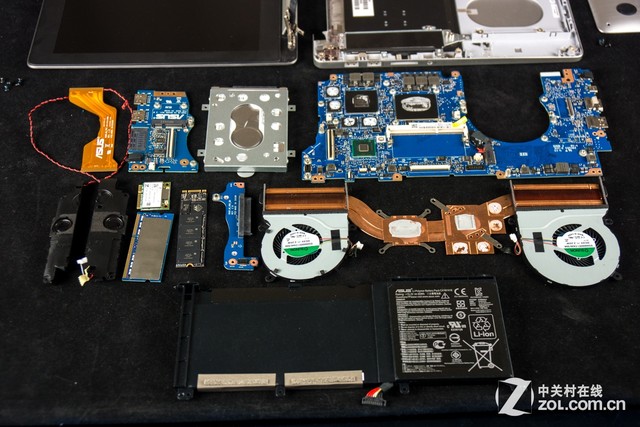

拆解全家福

    通過本次拆解，我們看到華碩UX501的內部做工也是可以和MacBook相匹敵的，華碩的UX系列也不愧為PC界蘋果的稱號。不過，雖然華碩在這款15英寸UX系列筆記本的內部空間上下足了功夫，但筆者認為仍然還有進步的空間，筆者也相信華碩下一代的15英寸UX系列會彌補上這個小小的遺憾。
