蘋果昨晚發布了首款4K分辨率的21.5寸iMac，原有的5K 27寸iMac也進行了硬件升級。我們也見識了大批量的拆解圖片，但是說到拆解維修，還是得看最專業的iFixit。下面小編為大家?guī)?K超高清分辨率的21.5寸iMac完全拆解，來看看吧！

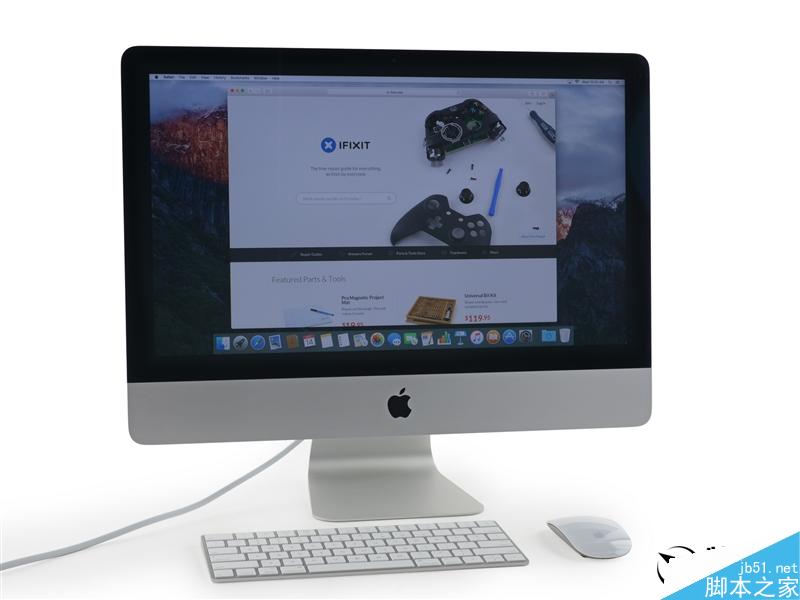

作為一款重新設計的iMac，除了分辨率達4096×2304的顯示屏外，它還配備了Intel Core i5 1.6GHz雙核心或者2.8GHz四核心處理器、HD 6000/Iris Pro 6200核芯顯卡、4×2GB LPDDR3-1866內存(可選16GB)、1TB 5400RPM硬盤(可選1TB Fusion混合硬盤/256GB固態硬盤)、802.11ac和藍牙4.0。

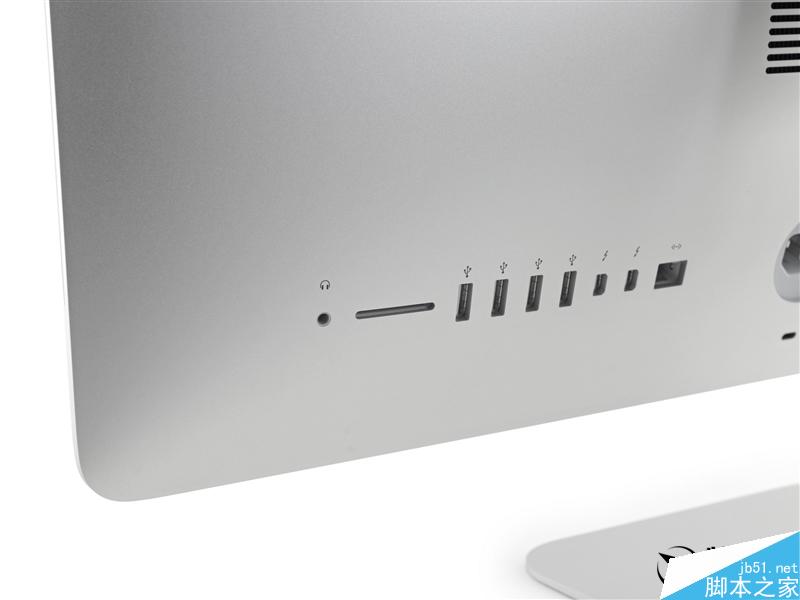

背部接口：耳機孔、SD卡插槽、四個USB 3.0、兩個雷電2、RJ-45。

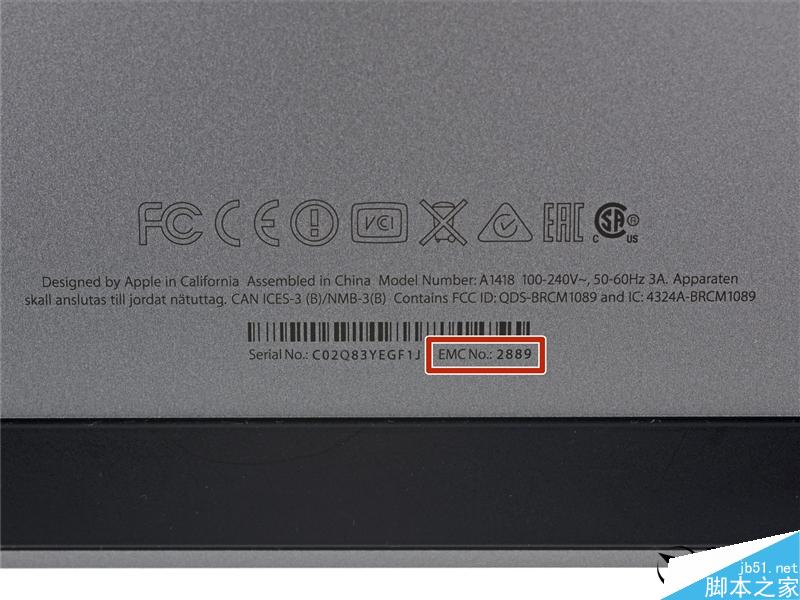

型號還是A1418，但是EMC(電磁兼容性)編號變成了2889。

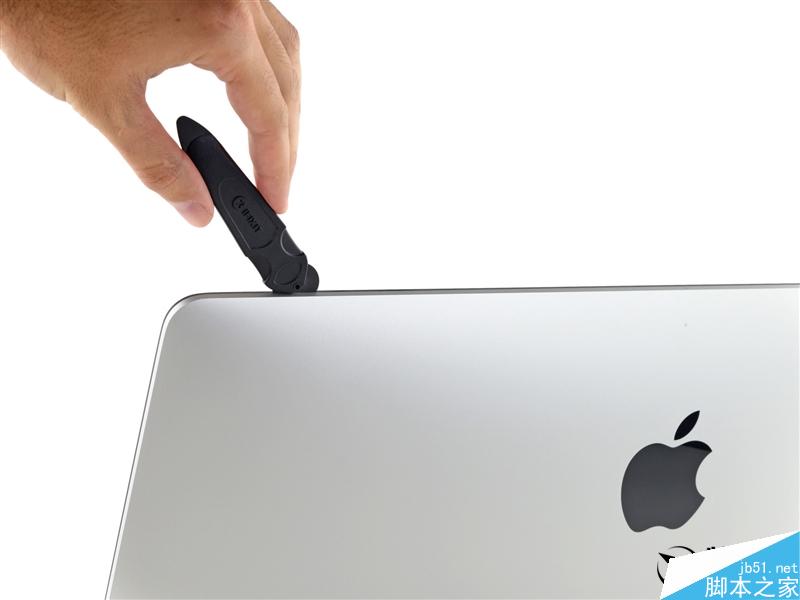

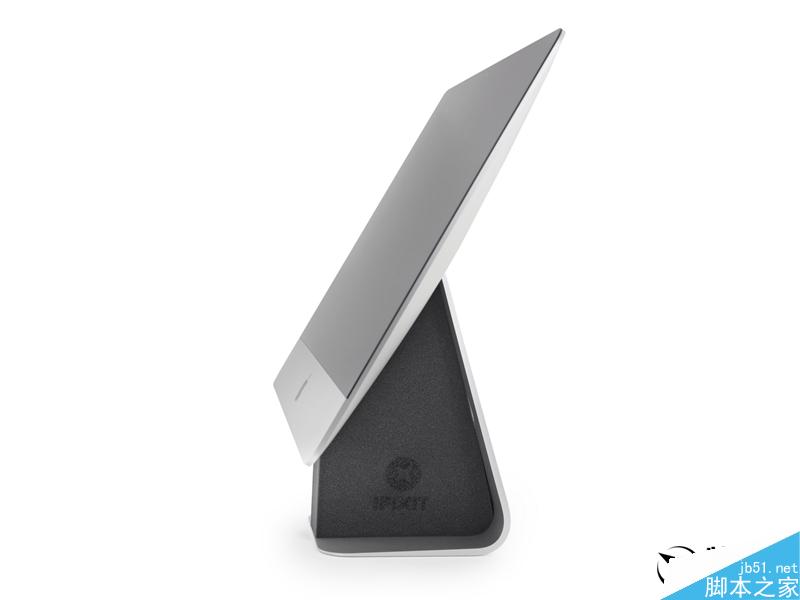

由于是一體機，所有內部配件都在屏幕內，要從側面下手。

前后面板是牢牢粘在一起的，需要慢慢撬開。

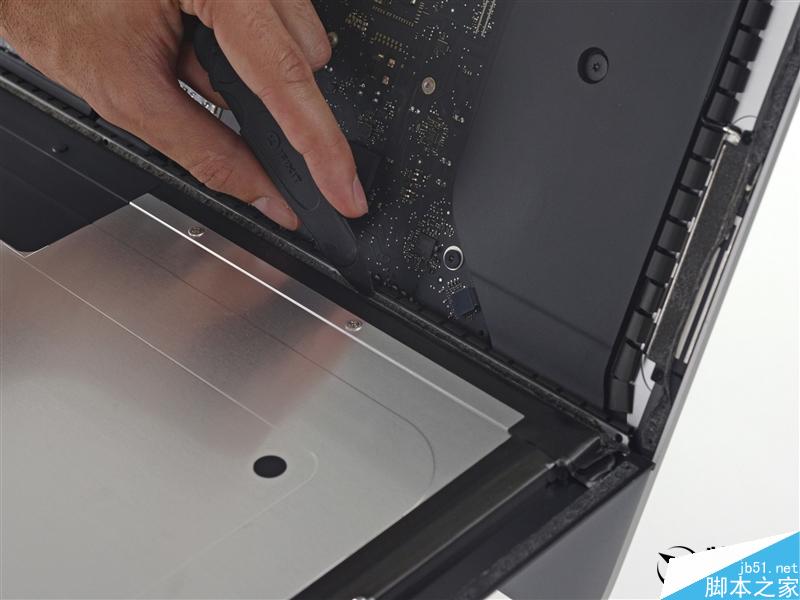

內部膠水確實不少，和以前差不多。

底部依然有大量的膠水。

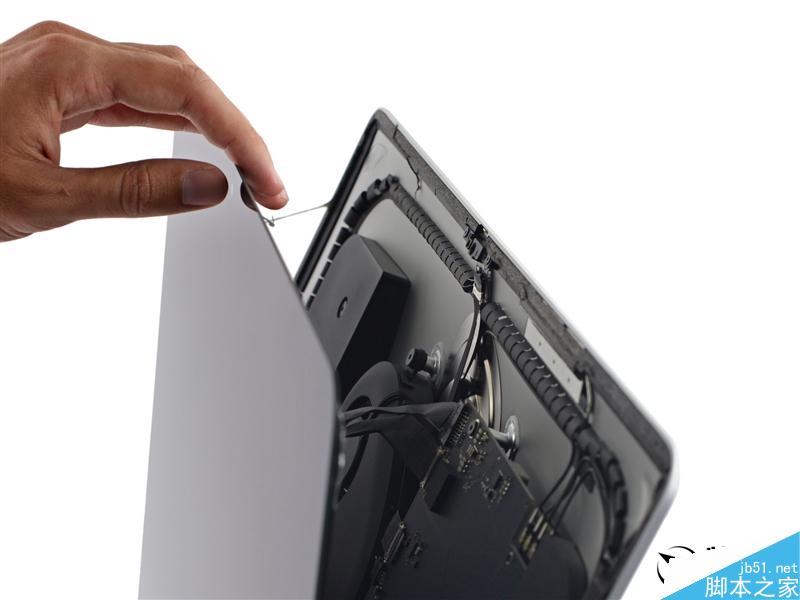

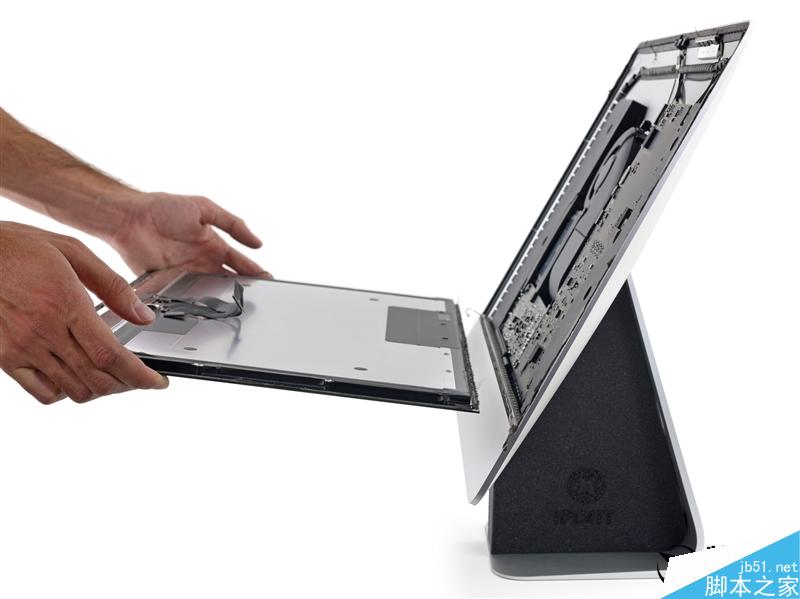

顯示屏終于下來了。

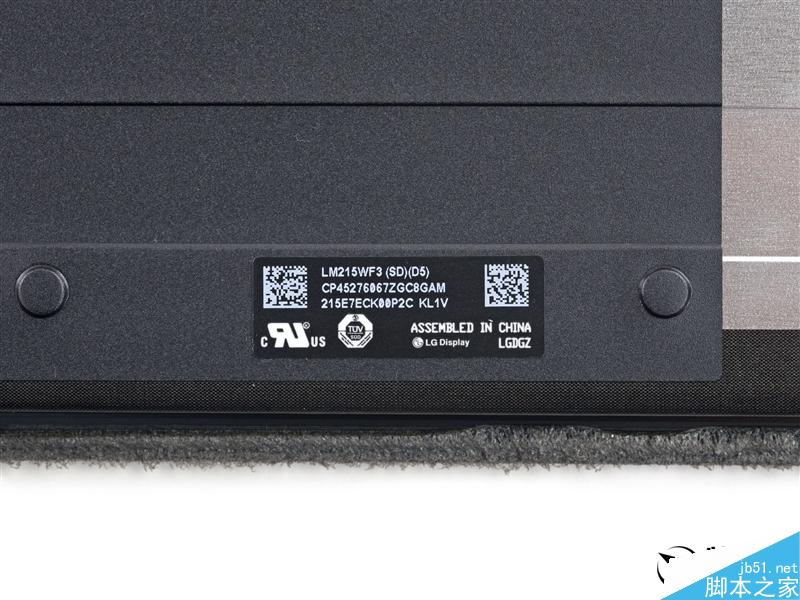

屏幕還是出自LG。

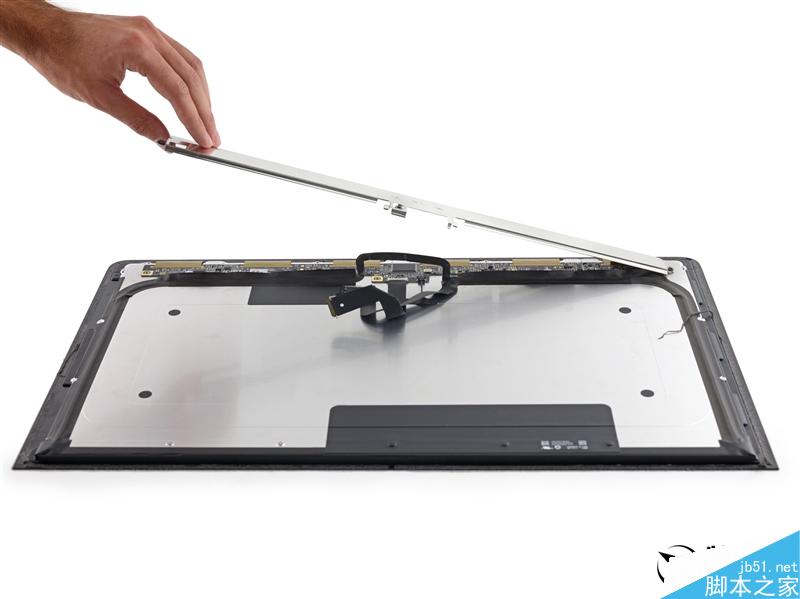

頂部有一塊電磁屏蔽蓋板，標準螺絲固定。

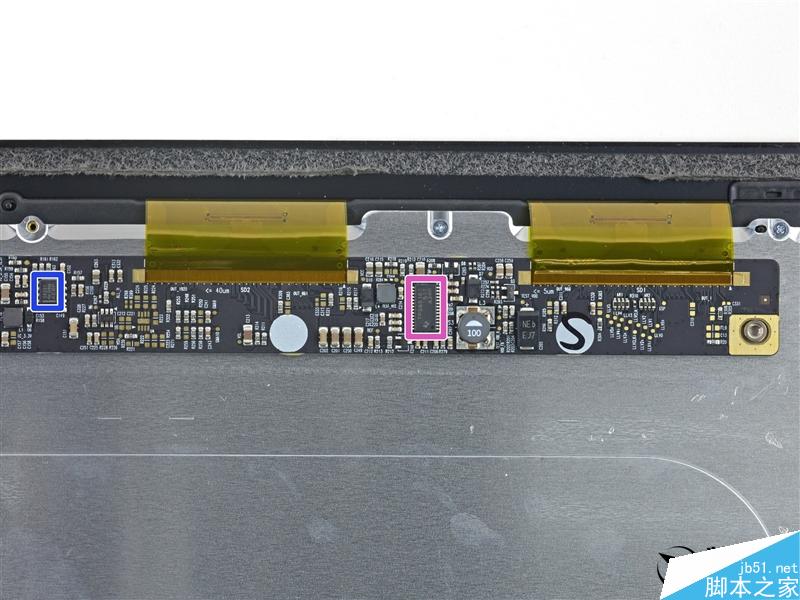

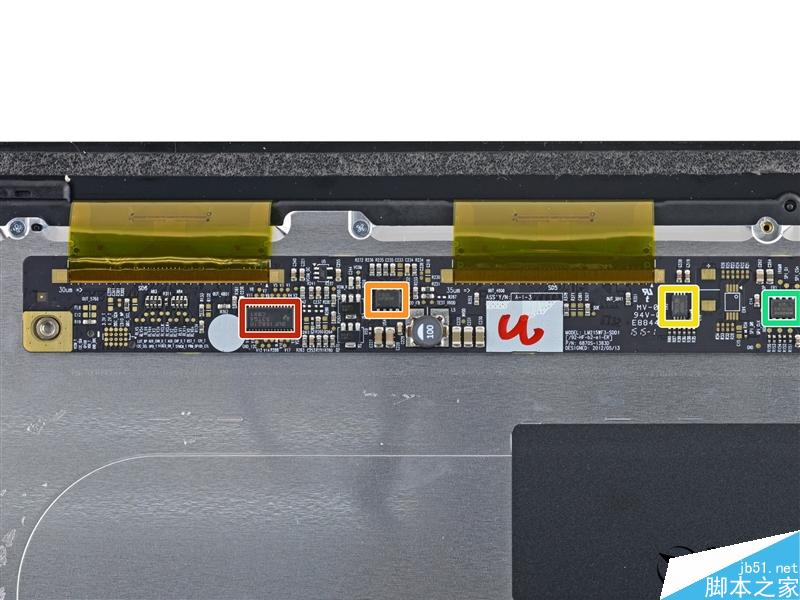

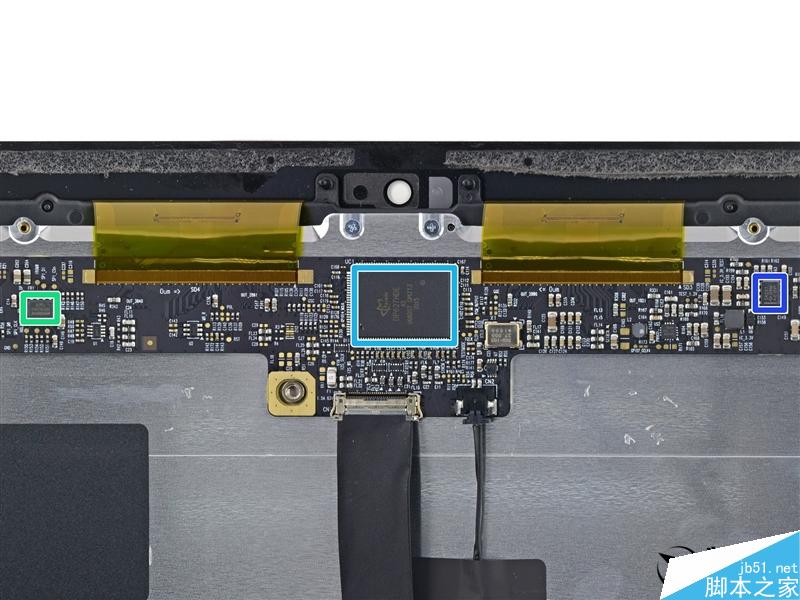

這里有一條電路板，分布著不少芯片元件。

紅：德州儀器BUF16821可編程伽馬電壓生成器

橙：Richtek RT8250同步降壓變流器

黃：意法半導體404RP K516

綠：華邦W25X20CL 2Mb NOR串行閃存

青：Parade DP627HD DisplayPort液晶計時控制器

藍：德州儀器TPS54231降壓變流器

紫：德州儀器TPS65161液晶面板偏置電源

這里完全沒變。

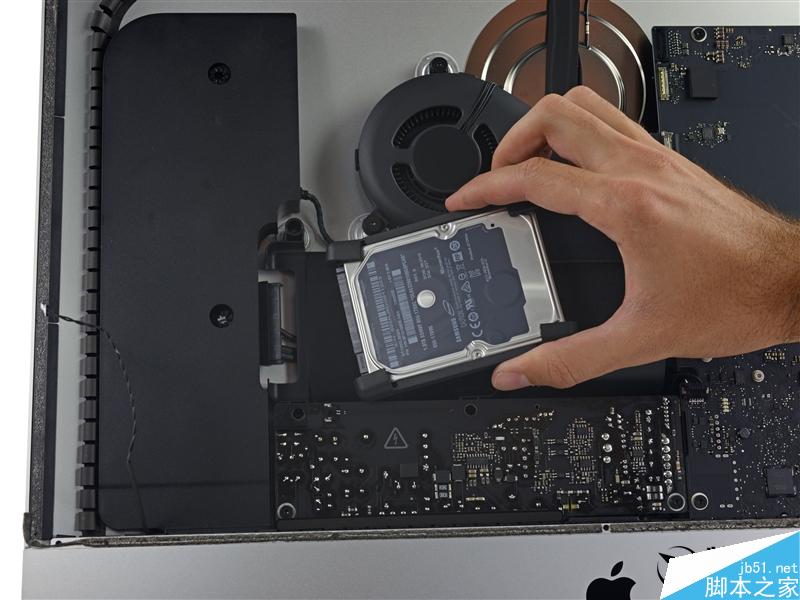

本次拆解的配備了1TB Fusion混合硬盤，比以前小多了，但是閃存部分容量也小了。

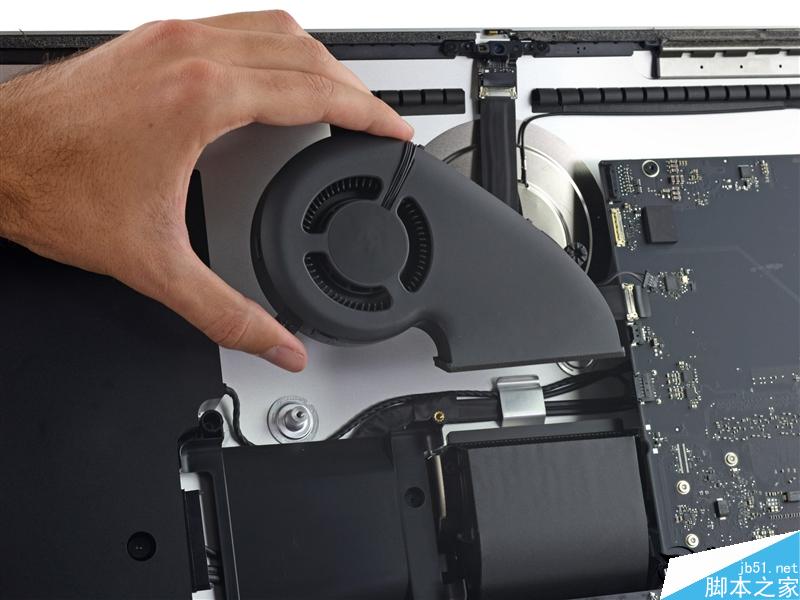

散熱風扇也沒什么變化。

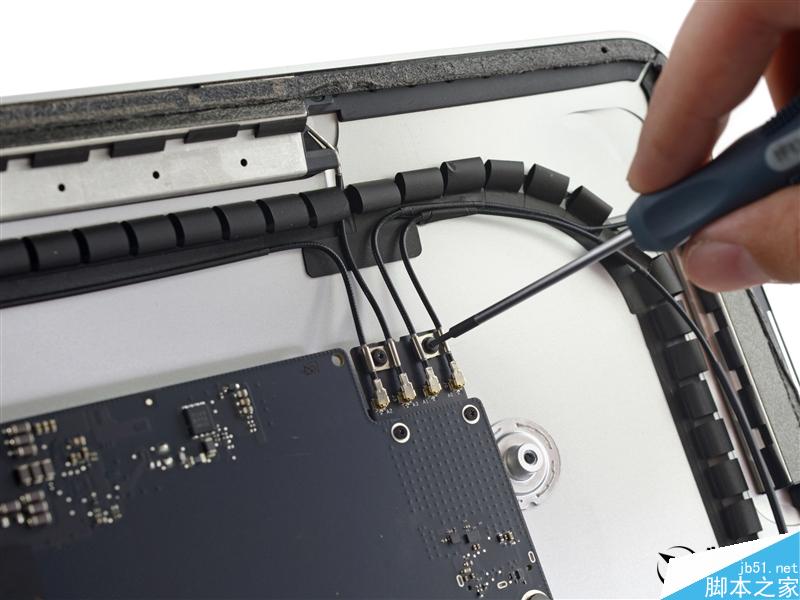

AirPort無線網卡天線。

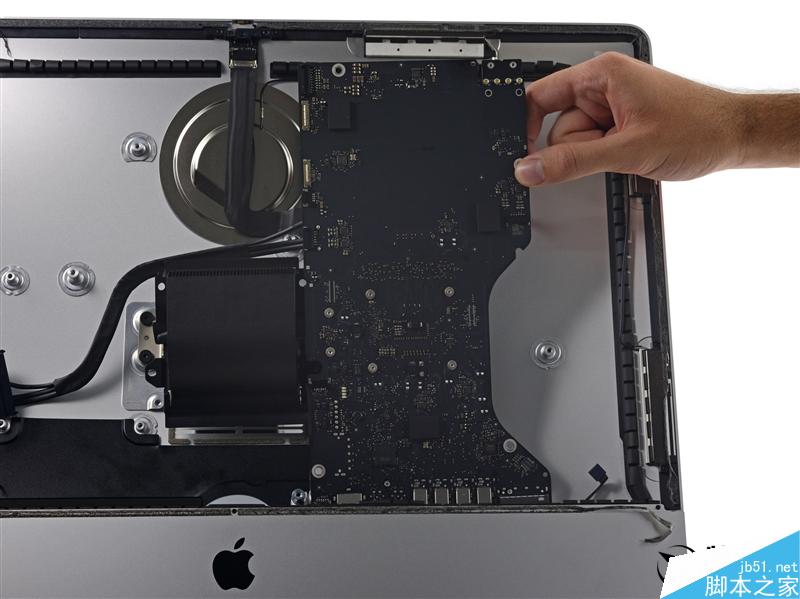

拿下無線網卡，主板就自由了。

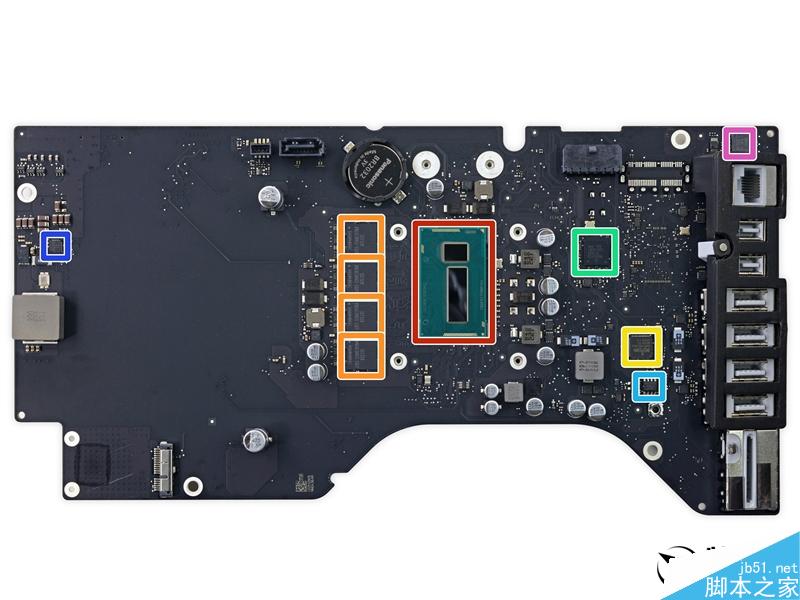

主板正面芯片：

紅：Intel SR26C Core i5-5250U 1.6-2.7GHz雙核處理器(HD 6000核芯顯卡)

橙：三星K4E6E304EE-EGCF 2GB LPDDR3-1866內存顆粒(四顆總計8GB)

黃：博通BCM5776千兆網卡

綠：德州儀器LM4FS1EH SMC控制器

青：Adesto AT45DB021E 2Mb SPI串行閃存

藍：國家半導體545AR6SU

紫：Delta 8904C-F過濾器

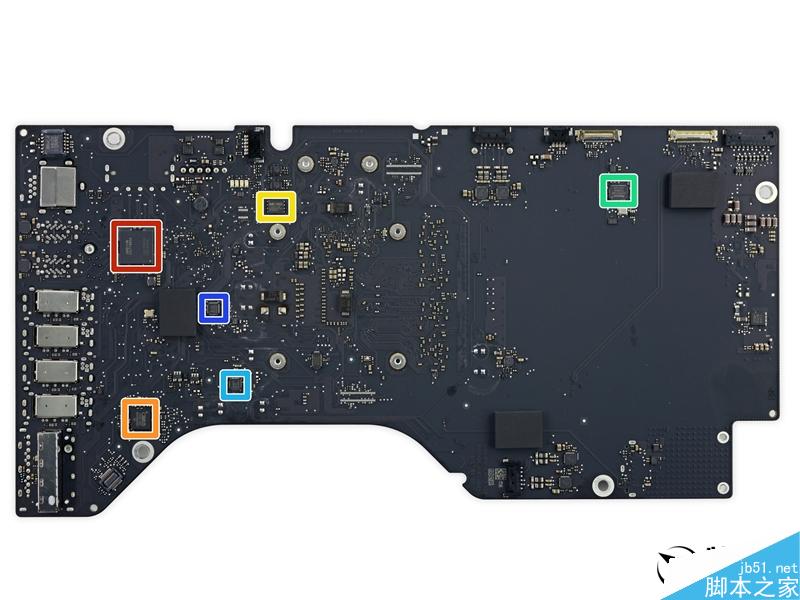

翻過來看背面：

紅：Intel DSL5520雷電2控制器

橙：Cirrus Logic 4208-CRZ音頻控制器

黃：Macronix MX25L6473E 64Mb串行多I/O閃存

綠：Vimicro VC0359攝像頭處理器

青：Intersil ISL62383CHRTZ電源控制器

藍：Intersil ISL95826

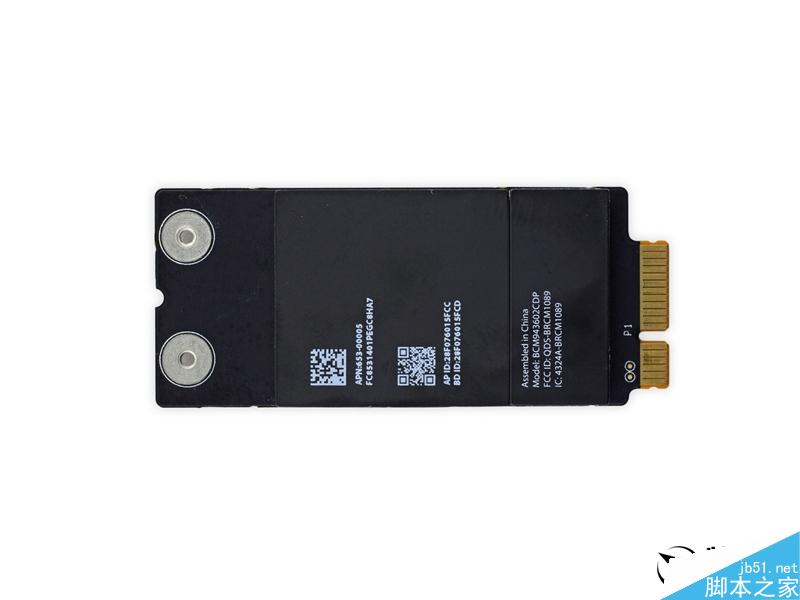

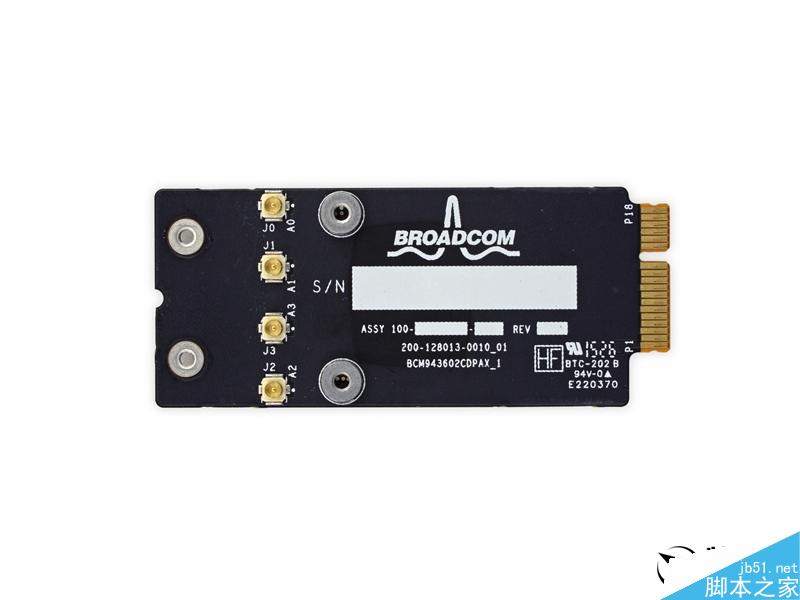

AirPort無線網卡，還是博通的方案。

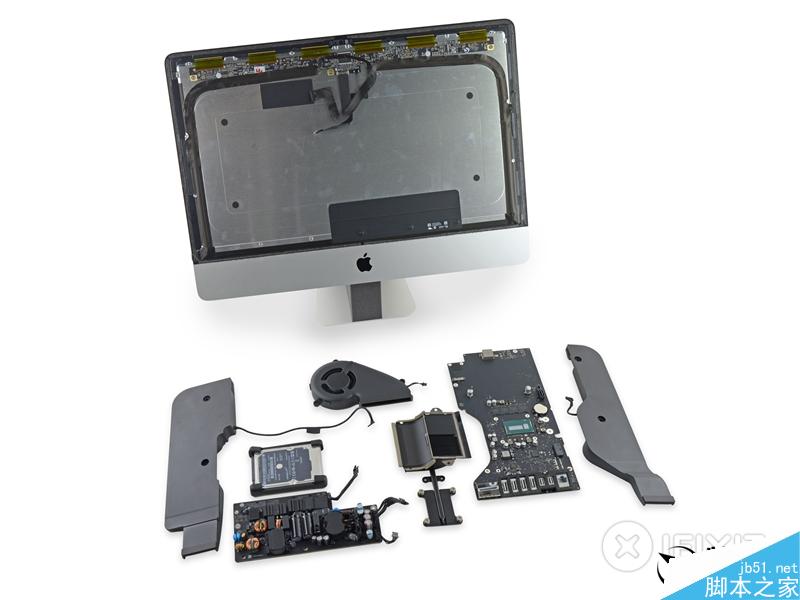

全部零件合影。

拆解維修指數——1分！超級難！

－ 切開外殼難度不大，但需要十分小心，而且是任何維修的必需前提。

－ 內存顆粒焊死在主板上，沒有獨立插槽，不升級。

－ Fusion硬盤接頭不在主板上。

－ 處理器也是焊死的，不可升級。

－ 液晶面板和玻璃一體化，不可單獨更換。

以上就是4K超高清分辨率的21.5寸iMac完全拆解詳細報道，大家覺得怎么樣啊，反正看了感覺心好累啊！
