大約兩個星期前，蘋果正式發布了新一代13英寸系列Macbook Pro產品，其中搭載全新Touch Bar功能的高配版機型備受關注。

眾所周知，蘋果近兩年為了追求輕薄而對Macbook Pro機身背部的硬件進行了大規模的集成化設計，CPU、GPU、內存統統被焊在了主板上，為拆機維修帶來了很大麻煩。

那么，類似的情況不會不在Touch Bar版的Macbook Pro身上變本加厲呢？iFixit小組的拆解為我們給出了答案。

首先來明確一下Touch Bar版本13英寸Macbook Pro的基本硬件配置：

- 13.3英寸IPS視網膜顯示屏，分別率2560*1600，像素密度227dpi，支持P3色域；

- Intel Core i5（Skylake）雙核處理器，默頻2.9Ghz、睿頻3.3GHz，集成Intel Iris 550圖形核心；

- 8GB LPDDR3-2133板載內存；

- 256GB、512GB或1TB主板集成PCIe SSD固態硬盤；

- 四個USB-C接口，支持Thunderblot 3、DisplayPort、USB 3.1；

- 集成Touch ID模塊和Touch Bar觸摸屏；

- Force Touch觸摸板。

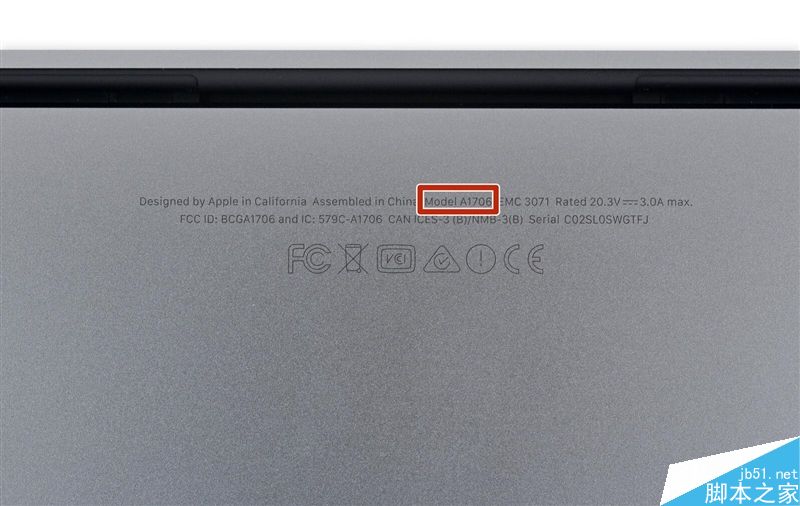

此次拆解的機型在美國FCC認證登記的型號為A1706。

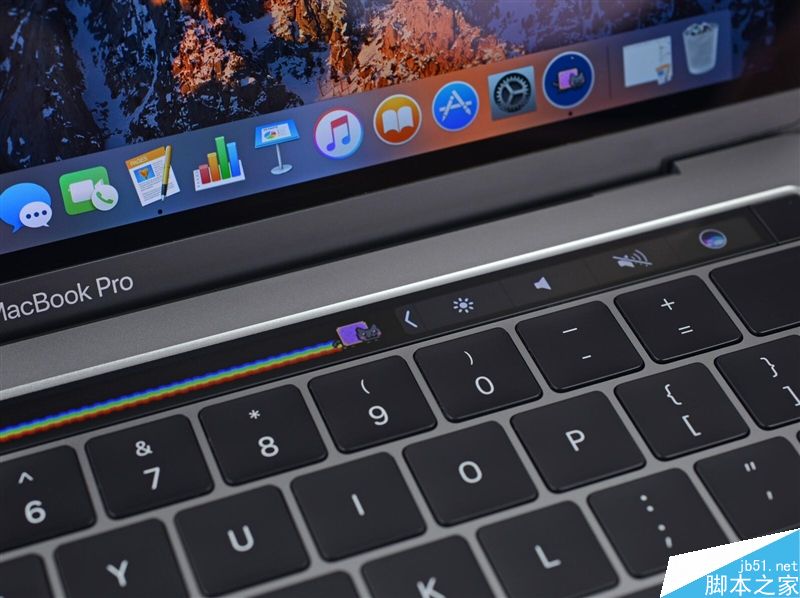

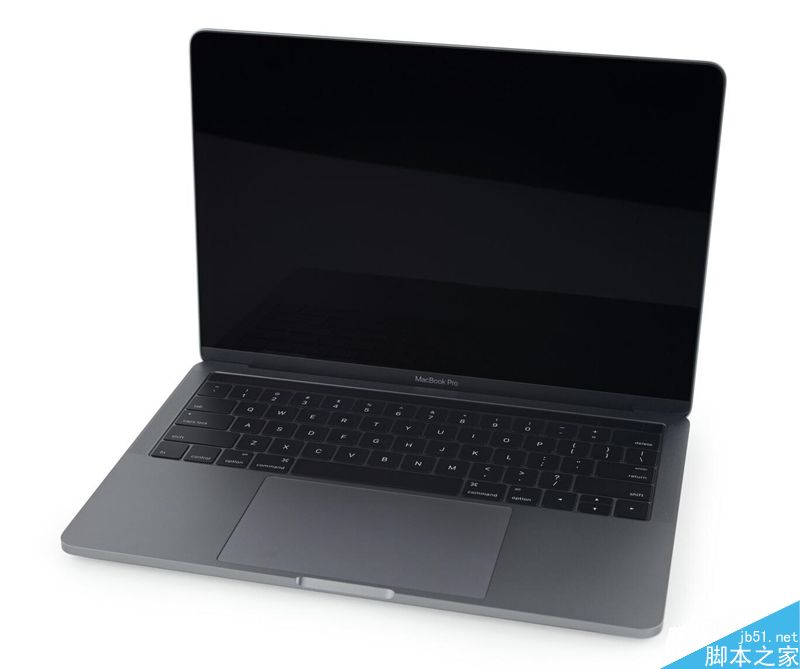

位于鍵盤上部的一窄條Touch Bar觸摸顯示屏能夠顯示各種有趣的圖形。

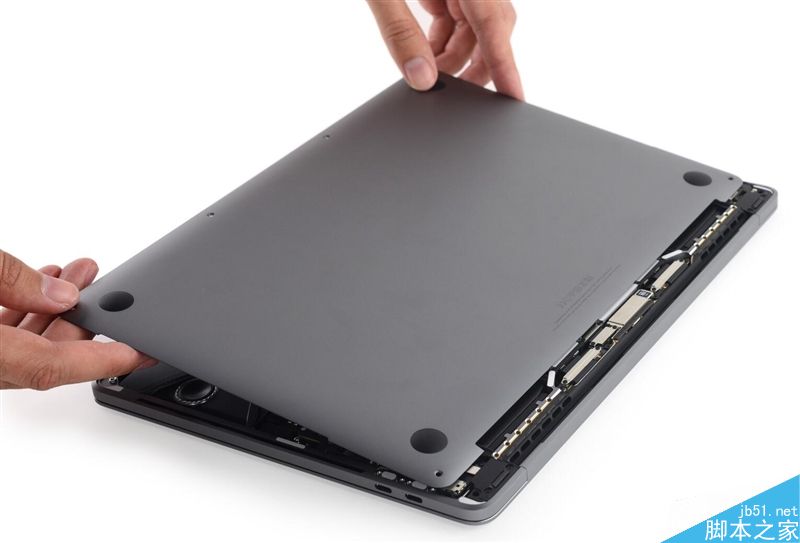

拆機的第一步就是用螺絲刀送掉底殼的螺絲，然后拿下機殼。

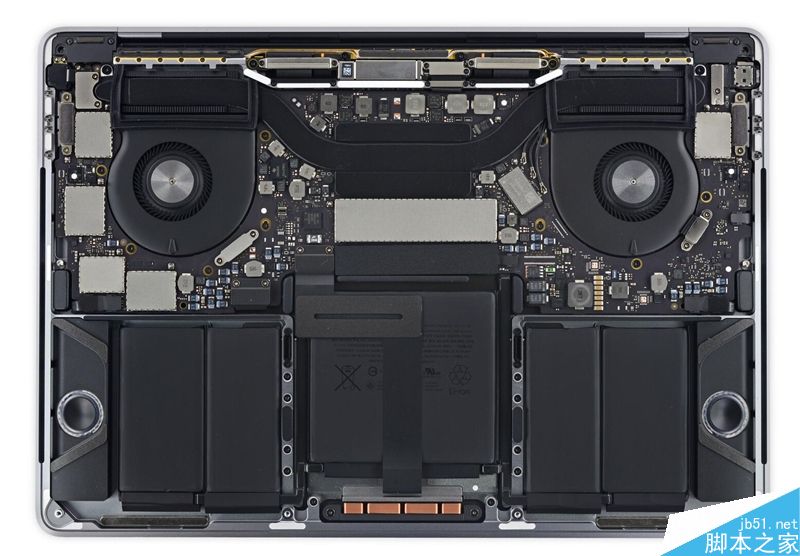

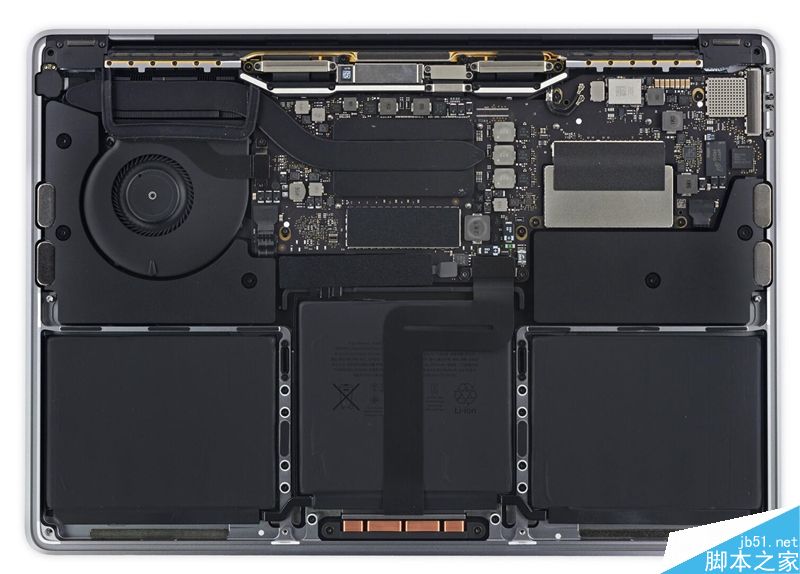

上面兩幅照片中，位于上部的是TouchBar版Macbook Pro的內部構造，相比下部圖片中的普通版MacBook Pro，風扇的數量增加到了兩個，但每個風扇更小，同時電池總體積有明顯的縮小。這意味著續航的縮短。

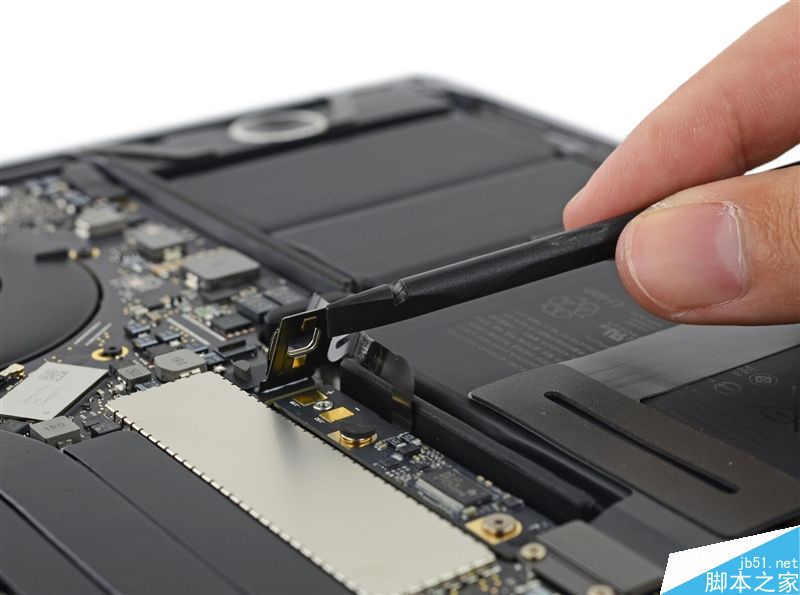

Macbook Pro的電池兩極采用這種壓片固定，非常的牢靠。

這可能是一個檢測接口，用于測試電路和固件問題。

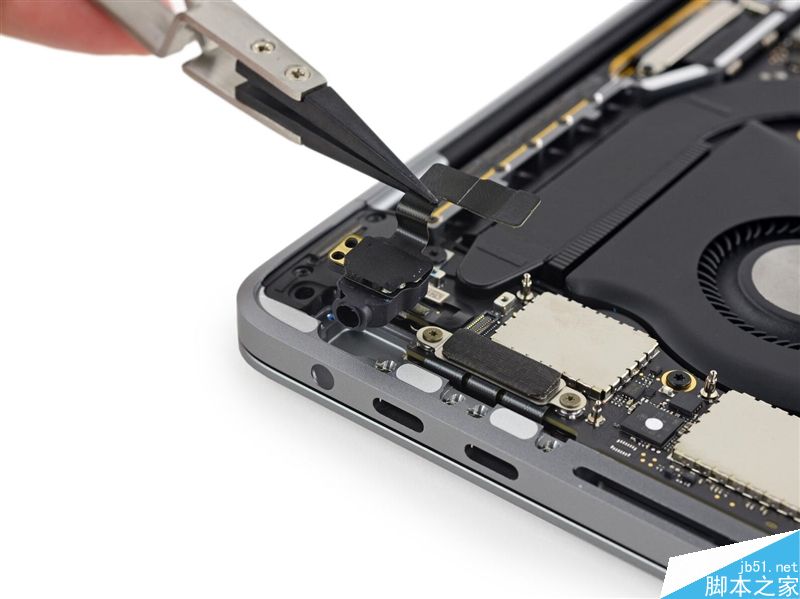

模塊化的耳機插孔，沒有提供麥克風功能支持。

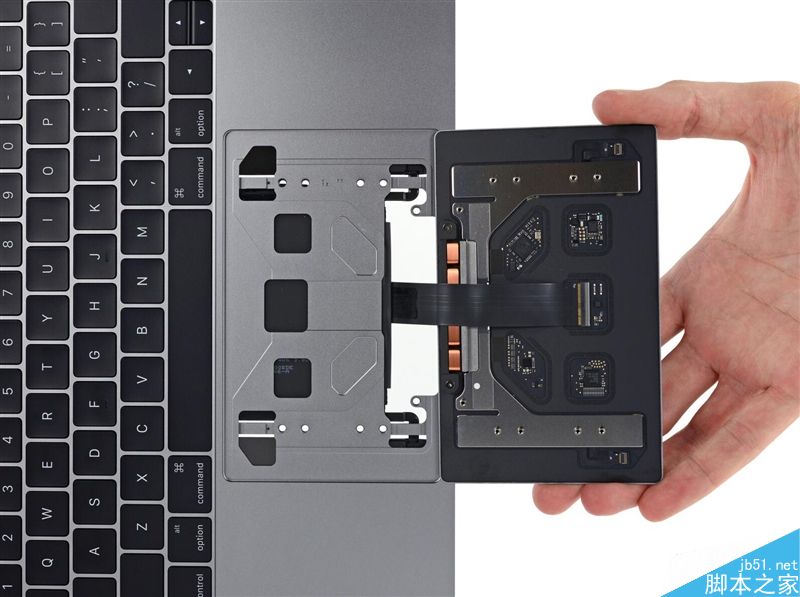

想要拆掉觸摸板你需要擰掉總共10顆螺絲，而且還要當心別碰壞了背面的排線。

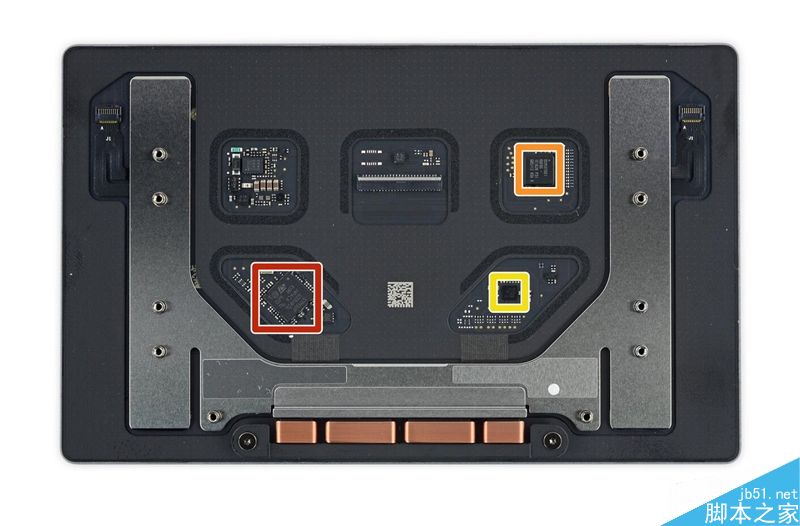

觸摸板背后的主控芯片、電源芯片和壓感芯片。

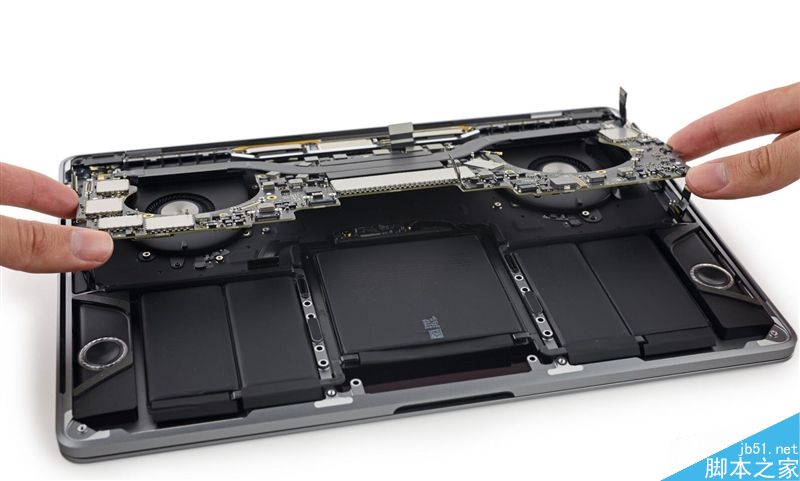

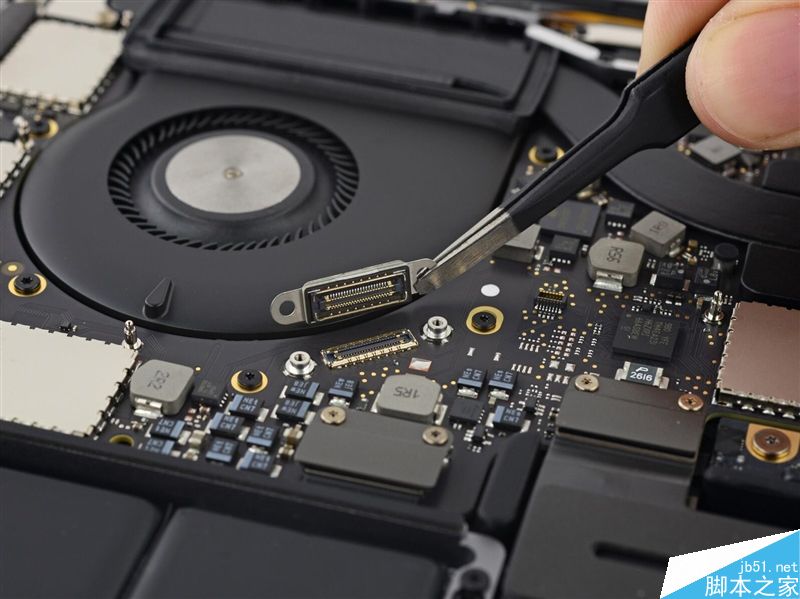

在松掉幾個排線之后我們終于可以拿下Macbook Pro的主板了，上面布滿了各種芯片。

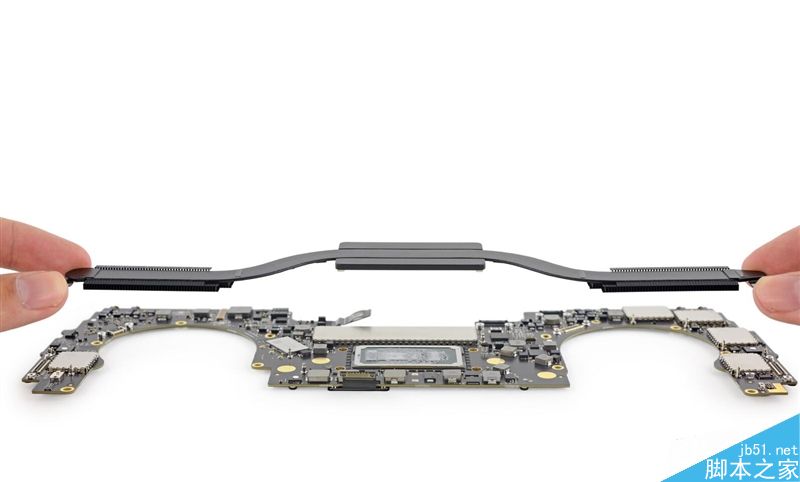

取下連接散熱系統的熱管。

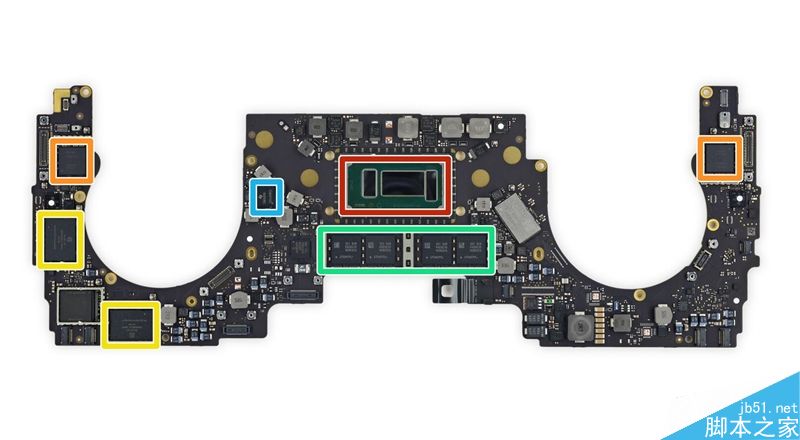

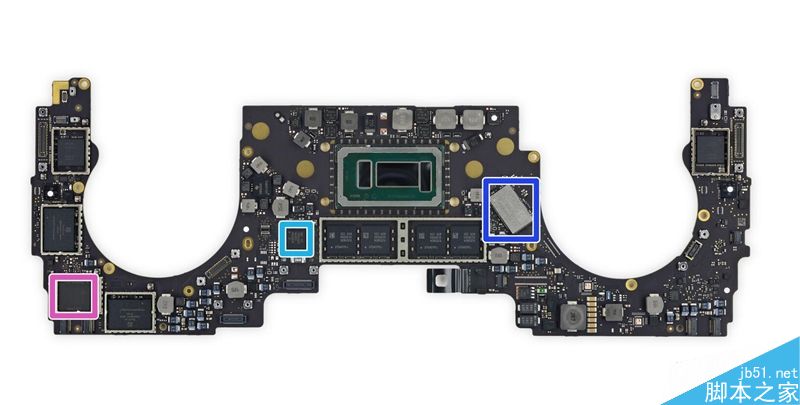

重點來了，紅色方框中的是Intel Core i5-6267U雙核處理器；主板兩邊的土黃色方框中是Intel JHL6540 Thunderbolt 3控制器；正黃色方框中的是兩顆SanDisk 64GB NAND閃存（主板背后還有兩顆，組成容量256GB的板載SSD）；綠色方框中為四顆三星DDR3 DRAM芯片，構成8GB內存。

圖中藍色方框內的是Murata/Apple 339S00056 Wi-Fi模塊芯片。

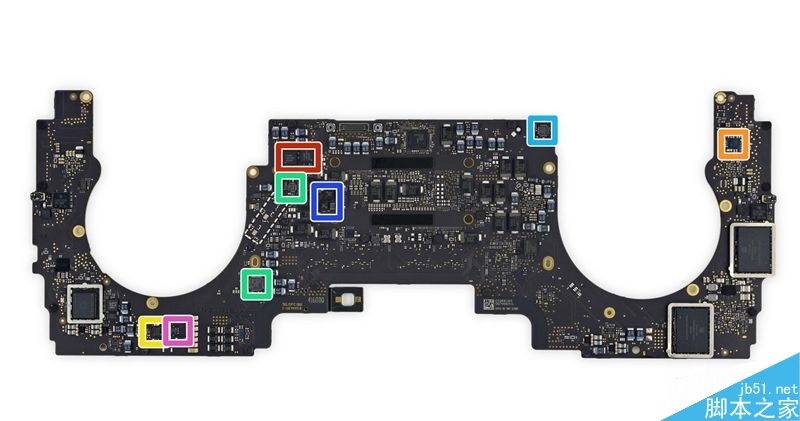

紅框內是兩顆SanDisk 64GB NAND閃存（與主板正面的兩顆組成容量256GB的板載SSD）；土黃色方框內的芯片型號為APL1023 343S00137，推測是蘋果定制的TouchBar控制芯片；玫紅色方框內是恩智浦66V10 NFC控制器，包含Secure Element 008和恩智浦PN549。

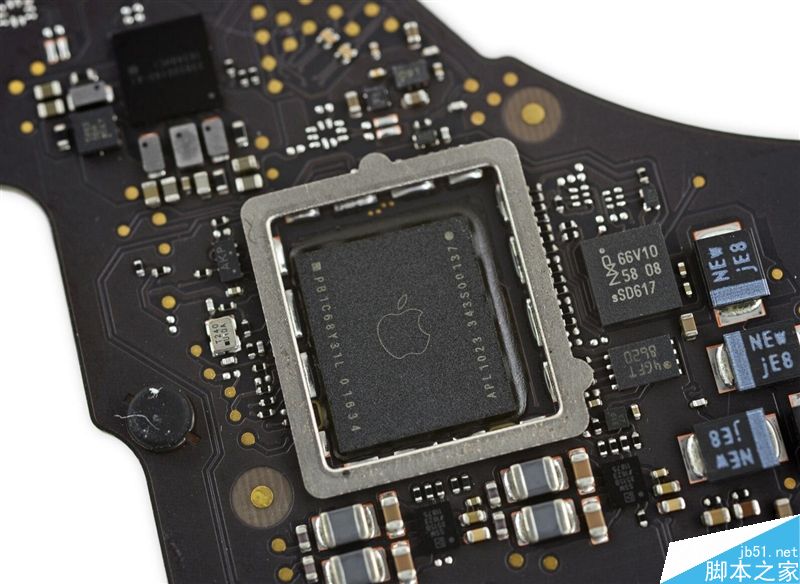

APL1023 343S00137芯片特寫，推測是蘋果定制的TouchBar控制芯片。

紅框內是HDMI和DisplayPort接口總控；土黃色框中是Cirrus Logic CS42L83A音頻編解碼器芯片。

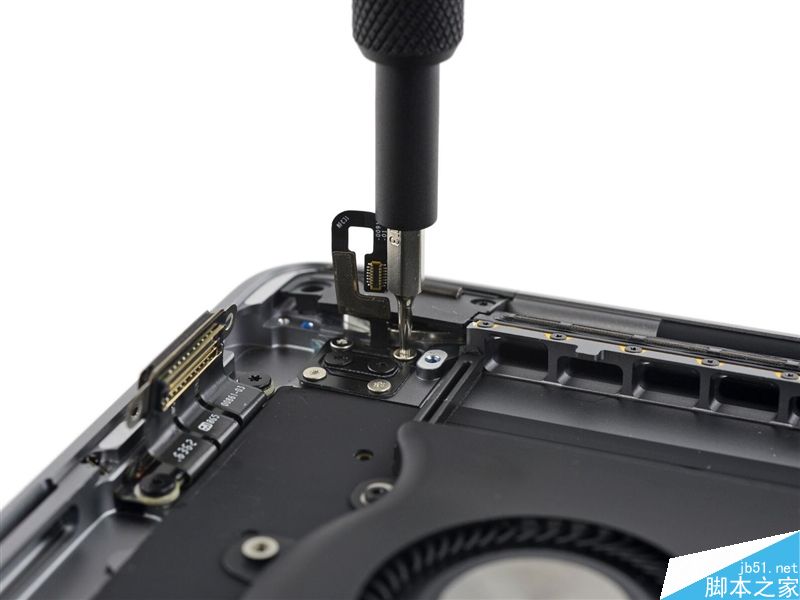

2016款MacBook Pro首次加入了Touch ID指紋識別功能，想要拆下該模塊就需要松下排線，然后再擰掉四顆螺絲。

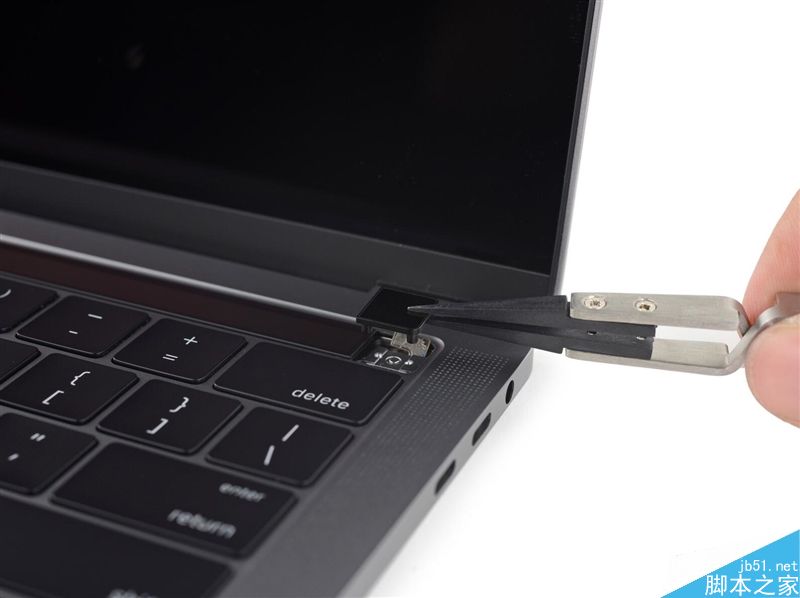

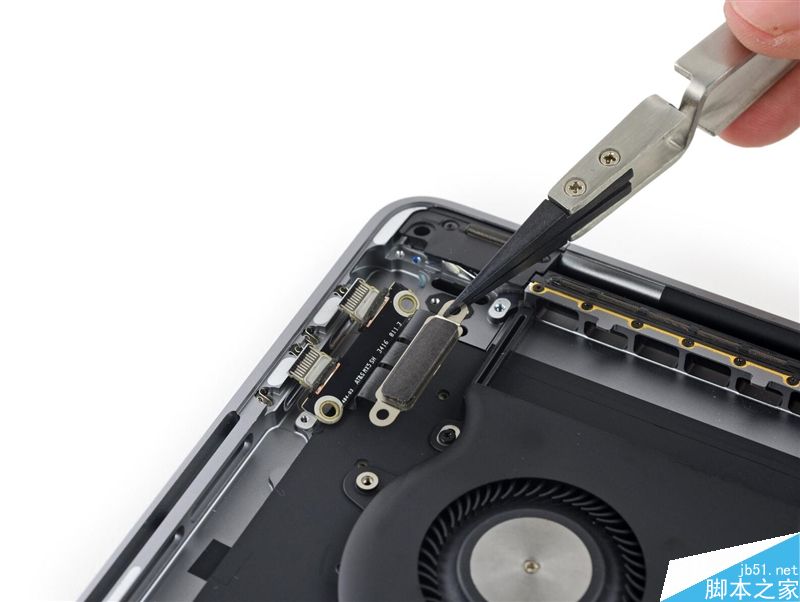

用鑷子小心翼翼的將Touch ID模塊從機身內取出。Touch ID模塊正面帶有一層藍寶石玻璃，防止使用中磨花。

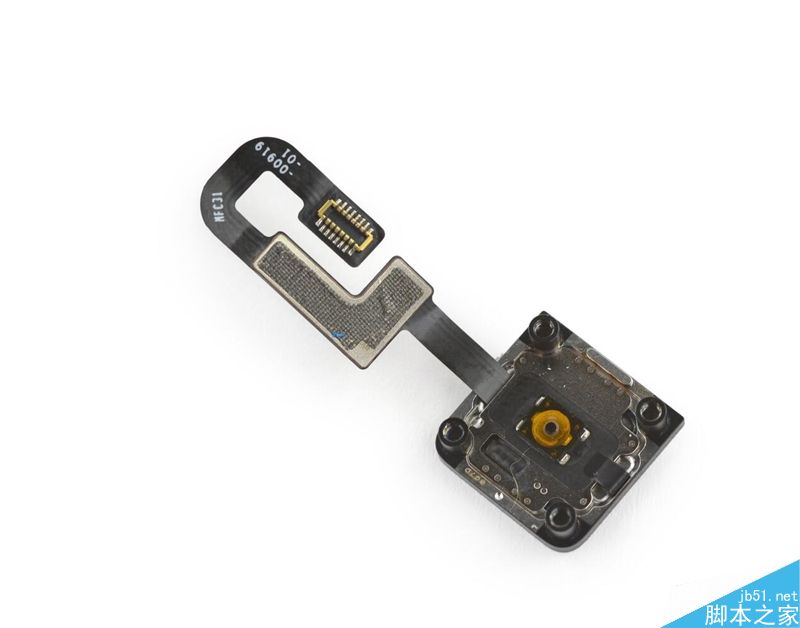

Touch ID模塊特寫。
