大家在選購輕薄型筆記本產品的時候，品牌、造型、性能和價格都是首要考慮的一批因素。在這個產品競爭激烈的時期，品牌和造型大家各有各的見解，性能和價格基本也都是一分價錢一分貨的節奏。所以現在輕薄筆記本產品能夠脫穎而出的關鍵，就是全方面地優化用戶使用體驗。比如說華碩靈耀S4100UQ這款輕薄本，它優化的內部結構能夠讓用戶進行硬件升級、清灰時的拆卸操作變得更加輕松。

所以今天我的主要工作就是給大家演示一下華碩靈耀S4100UQ的拆卸過程，一方面讓大家已經擁有這款筆記本的朋友看一下過程不至于自己拆的時候拆壞了，另一方面就是展示一下這款產品的內部結構在華碩產品設計師們手中究竟得到了哪些優化。

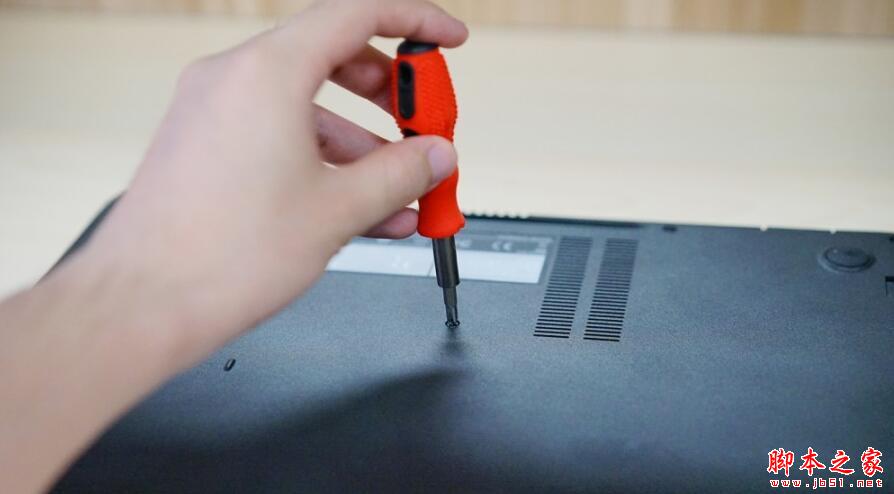

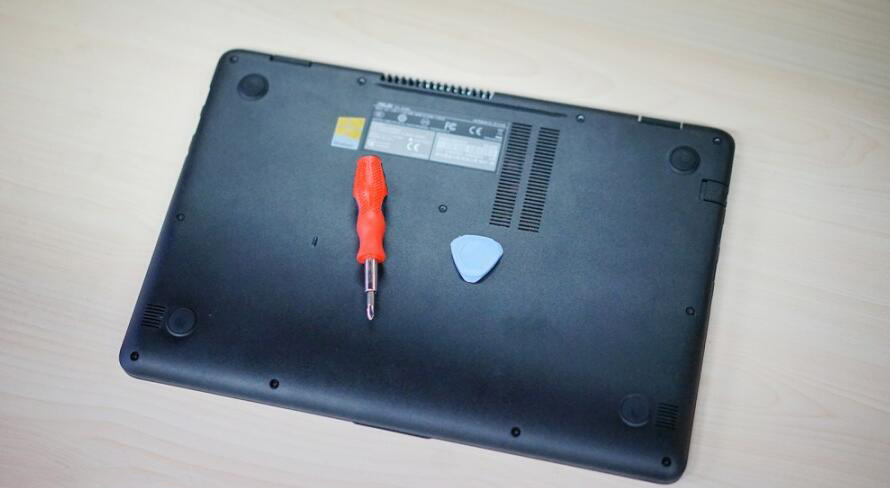

華碩靈耀S4100UQ的拆卸從底殼開始，轉軸側四個、中間三個、底側四個一共11個螺孔，一把十字螺絲刀就能解決。不僅是外殼的螺絲，加上機身內部的螺絲用一把十字螺絲刀就能全部擰開。

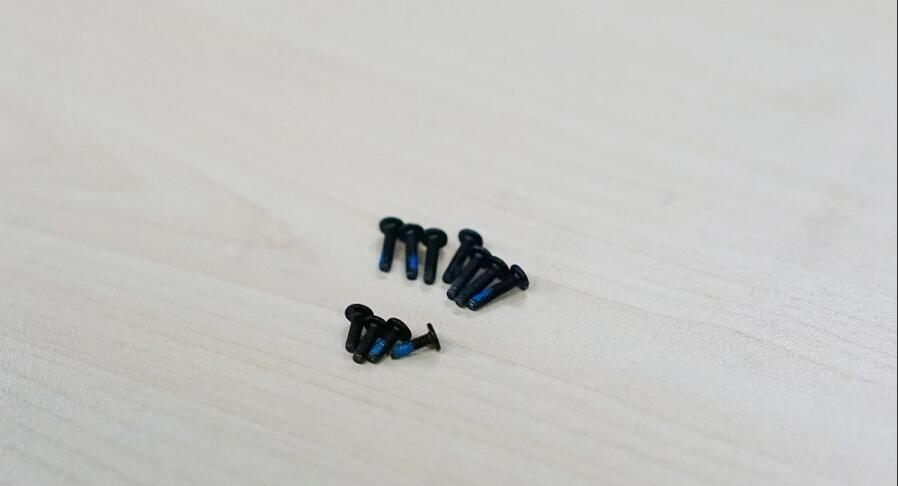

華碩靈耀S4100UQ底殼的螺絲，轉軸側和中間的都是長的，底側的四個是短的。拆卸過程中擰下來的螺絲一定要分類分區放置，不然裝回去的時候會很麻煩的。

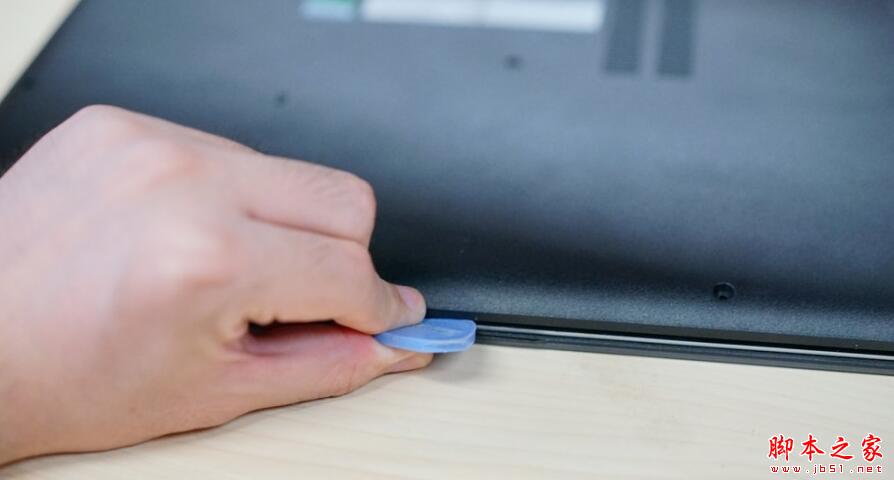

華碩靈耀S4100UQ底殼的11顆螺絲擰下來后，用塑料翹片或者稍硬一些的塑料卡在底殼和鍵盤面的接縫處劃一圈，把所有的卡扣結構都解開后，就能將鍵盤蓋整個取下來了。

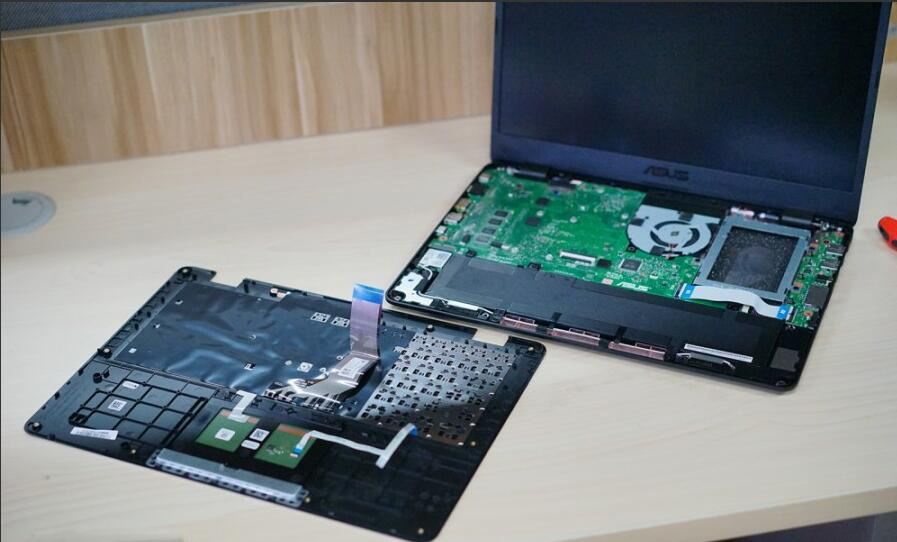

這種將硬件固定在底殼上的方式，能夠加固整體內部結構。在拆下鍵盤蓋的時候，需要注意連接在主板上的鍵盤和觸摸板的排線，這些排線都是可以雙向卸下的，拔掉主板側比較省事。

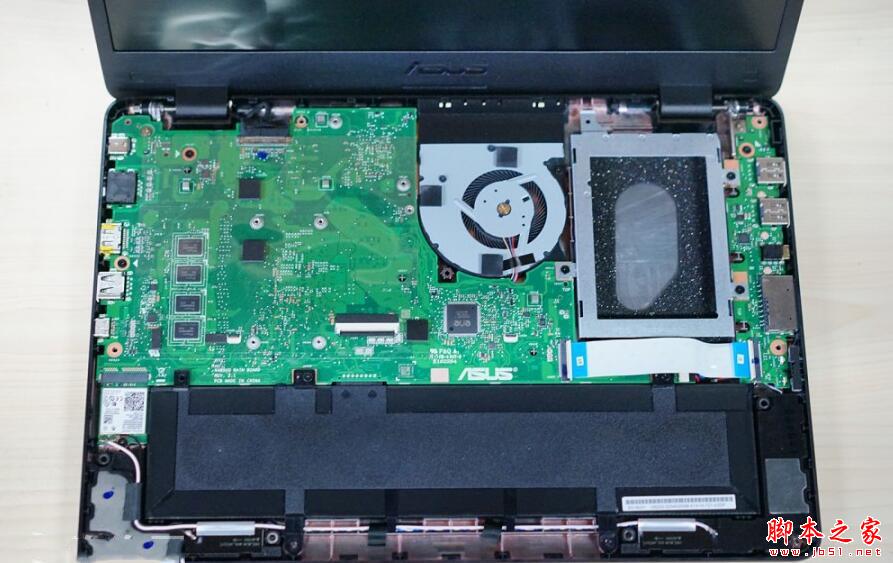

我認為華碩靈耀S4100UQ的硬件結構規劃設計得特別合理，底側是以電池為主的揚聲器、WiFi天線模塊，然后上側就是空出來一個大塊2.5英寸硬盤安裝位的主板和散熱模塊了。因為這個2.5英寸硬盤安裝位的存在，機身右側的I/O接口必須以排線的形式與左側的主板相連。

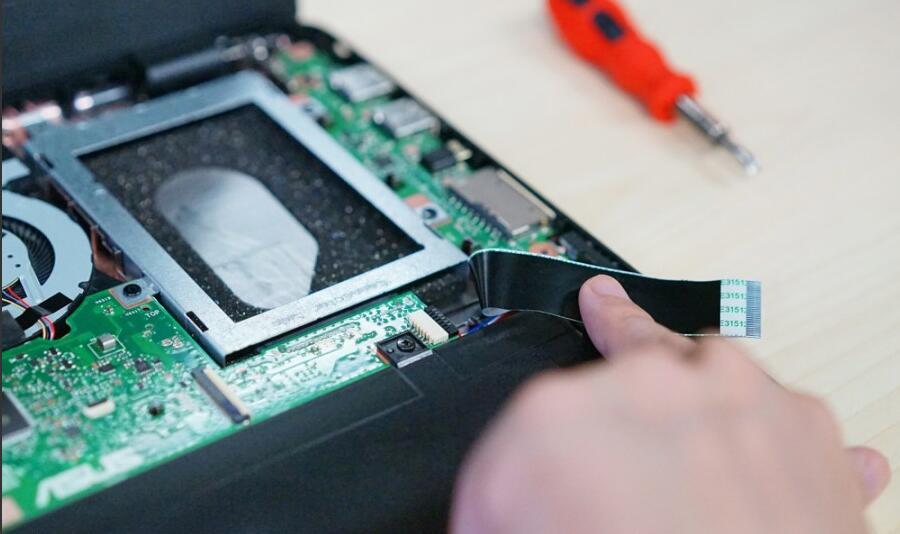

排線下方，有一個用于固定電池的螺絲。

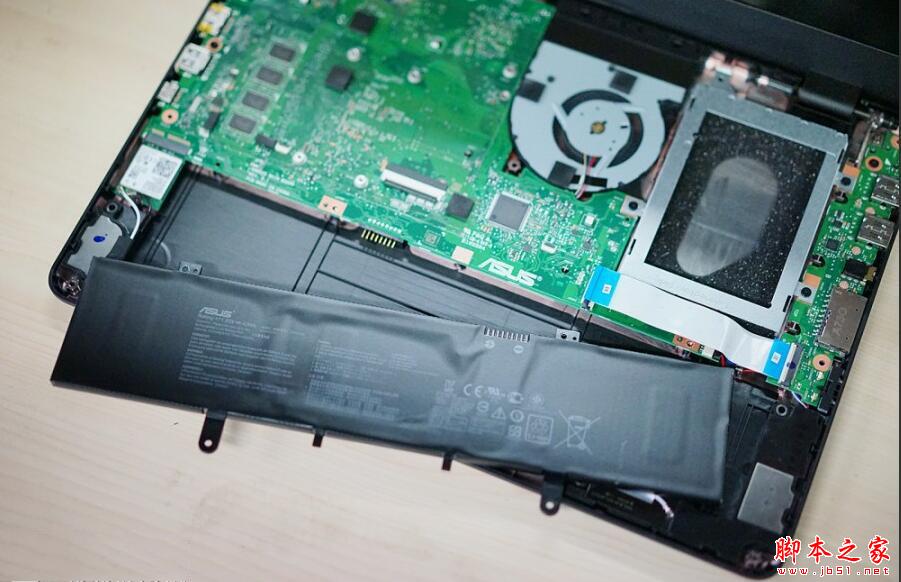

電池左側對稱的位置也有一個螺絲，都擰下來后就能將這個容量為42瓦時的電池取下了。

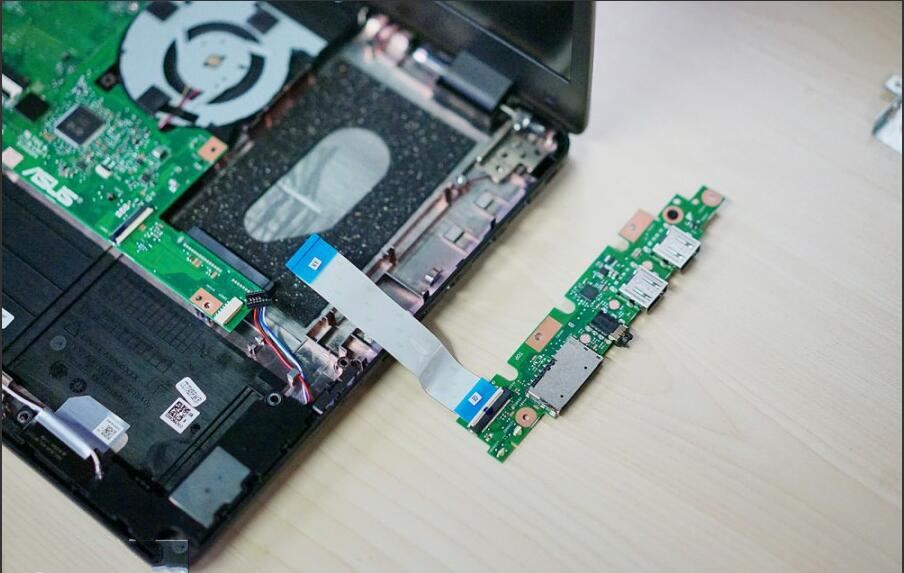

要拆主板部分，首先擰下固定2.5英寸硬盤金屬框架的三顆螺絲，再擰下只有一個螺絲固定的機身右側排線連接的I/O接口模塊。明明I/O接口模塊這里只擰下來了一顆螺絲，但是為什么上面有五個螺絲孔？萬一裝回去的時候不記得該擰哪個螺孔怎么辦？不用擔心，需要擰螺絲的每個螺孔旁邊都有三角圖形指示，嚴格按照這個指示去做就不會有任何問題。

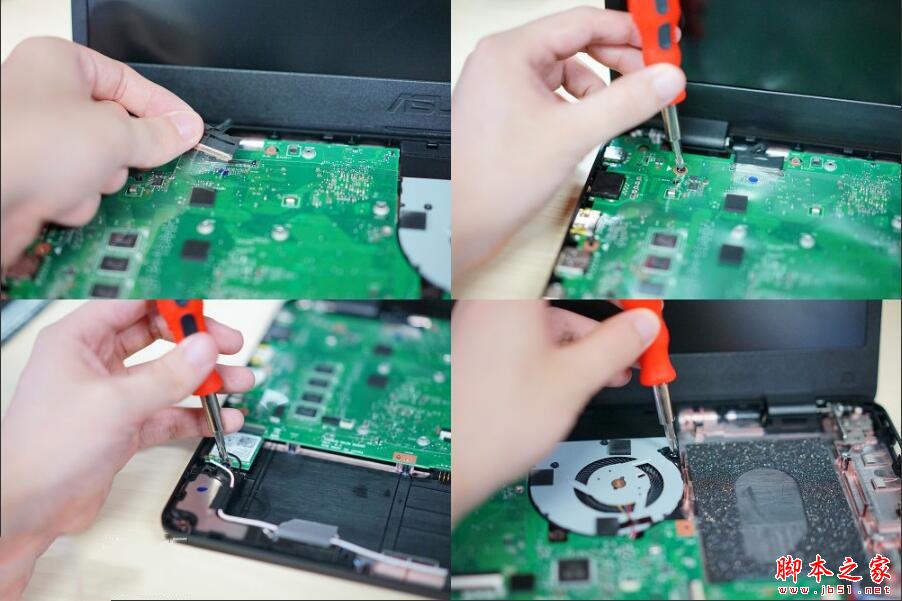

拔掉左上方的顯示器排線，擰下主板左側的兩顆螺絲，然后擰下左下方的WiFi模塊和右上方風扇的固定螺絲，就能整個卸下來了。

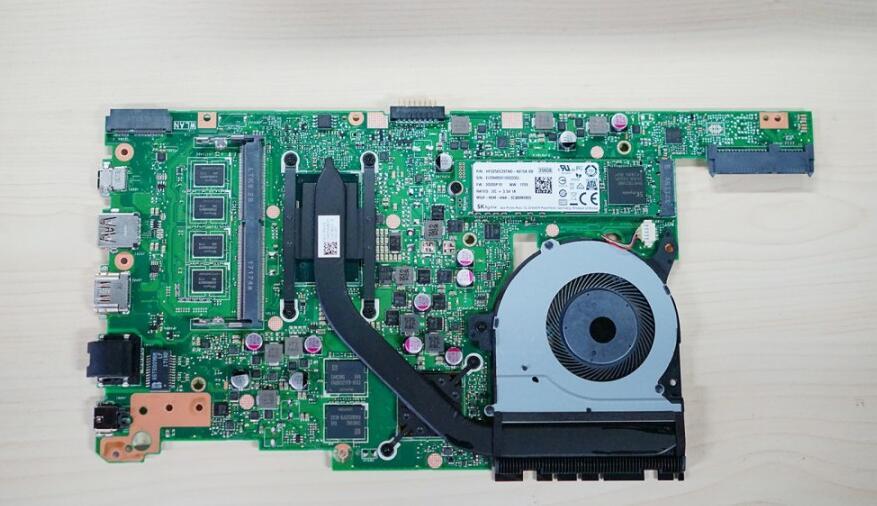

華碩靈耀S4100UQ主板正面如圖所示，它原生搭載了一個M.2接口的固態硬盤，內存部分采用板載顆粒+一個SO-DIMM DDR4拓展槽的形式。

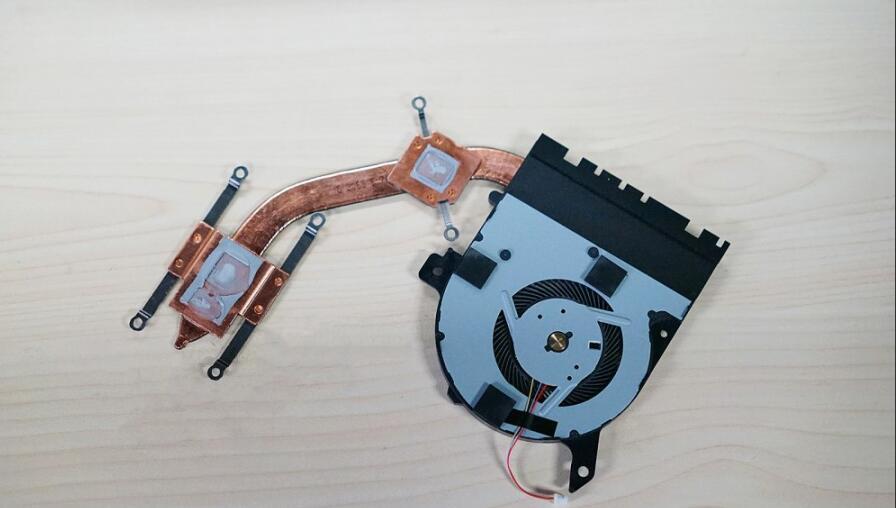

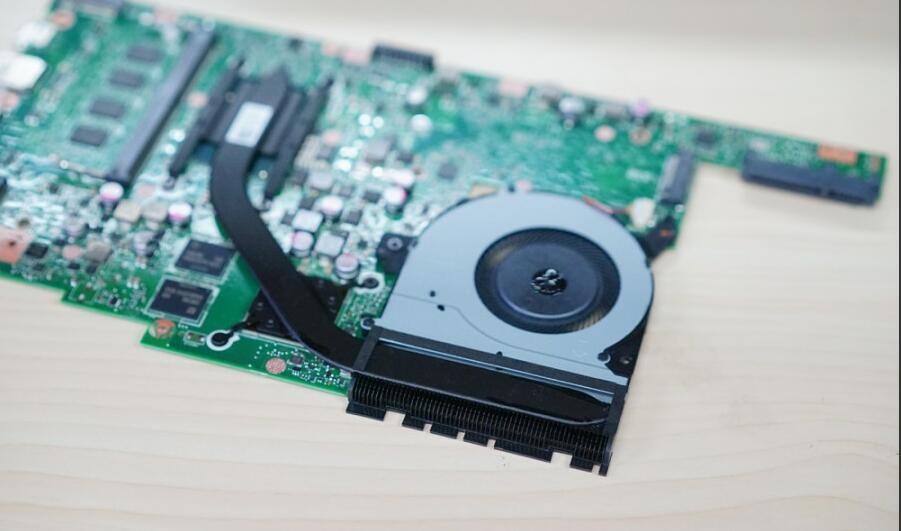

由熱管和風扇組成的散熱模塊，覆蓋了CPU和顯卡部分。

CPU部分的導熱底座由四顆螺絲固定，GPU部分則是兩顆對角線分布的螺絲固定的。拔掉風扇的供電4Pin跳線，擰下固定的一顆螺絲，就能將整個散熱模塊都拆下來了。

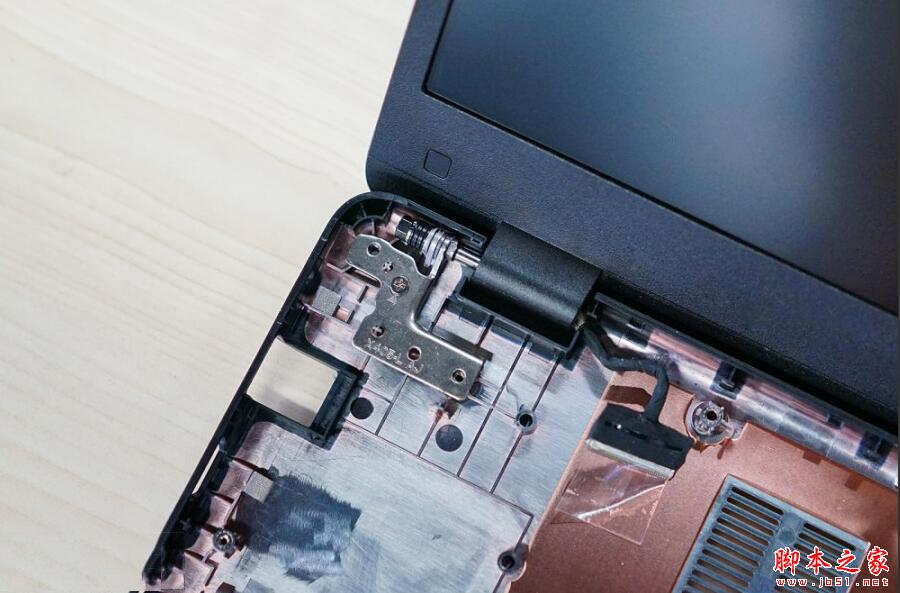

用于固定屏幕機身轉軸的結構強度很高，前前后后一共有四顆螺絲固定。

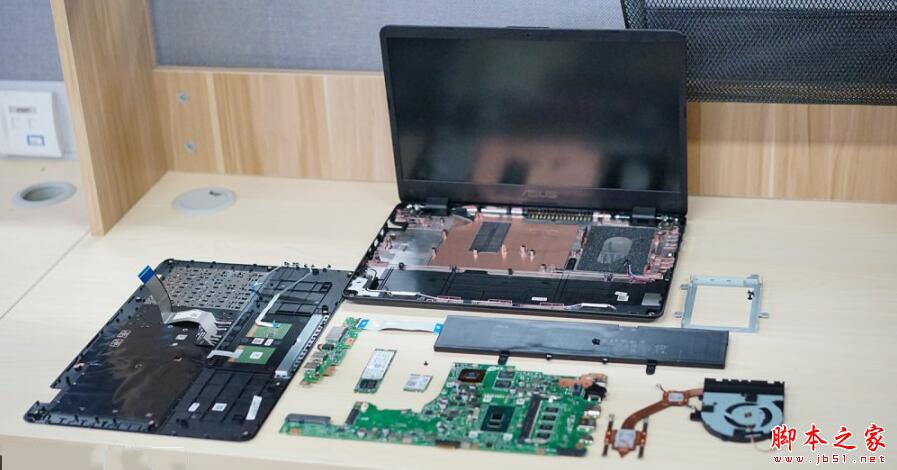

靈耀S4100UQ這種集成度頗高的內部硬件結構設計，讓我在拆卸過程中沒有遇到任何障礙。而且將所有拆下來的部件都擺開，數量也是十個手指頭能數得過來的。好了，華碩靈耀S4100UQ輕薄筆記本的拆卸工作到這里就完成了
