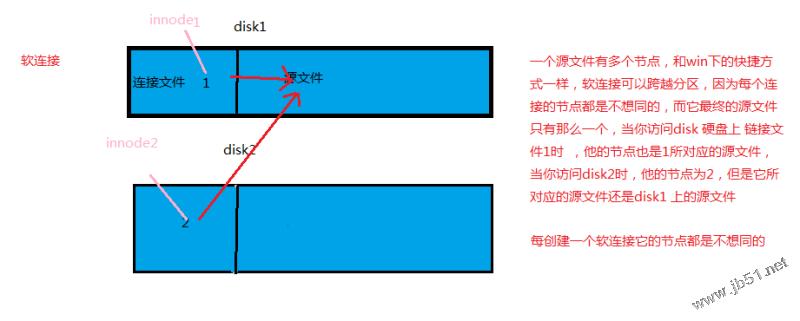

我自己做的圖片大家參考下：

軟連接硬鏈接的區別：

硬連接指通過索引節點來進行的連接。在Linux的文件系統中，保存在磁盤分區中的文件不管是什么類型都給它分配一個編號，稱為索引節點號(Inode Index)。
在Linux中，多個文件名指向同一索引節點是存在的。一般這種連接就是硬連接。硬連接的作用是允許一個文件擁有多個有效路徑名，這樣用戶就可以建立硬連接到重要
文件,以防止“誤刪”的功能。其原因如上所述，因為對應該目錄的索引節點有一個以上的連接。只刪除一個連接并不影響索引節點本身和其它的連接，只有當最后一個
連接被刪除后，文件的數據塊及目錄的連接才會被釋放。也就是說，文件才會被真正刪除。

軟鏈接文件有點類似于Windows的快捷方式。它實際上是特殊文件的一種。在符號連接中，文件實際上是一個文本文件，其中包含的有另一文件的位置信息。
