應用場景

我們在進行安全性監控、測試的過程中，難免會遇到這樣的問題：需要部署大量基于鏡像流量的安全設備，如IPS，異常流量，數據庫審計，流量分析等，可是交換機上可以做鏡像流量的端口數量有限制，購買專業的設備又太昂貴。

本文就針對此種情況，從Linux內核模塊對網絡數據庫包進行處理，解決上述問題。這里也感謝“白金PT”給予的幫助。

架構設計

內核模塊的流程比較簡單，轉發配置從用戶態提交給內核模塊，如”eth1@eth2_eth1@eth3_eth1/eth4@eth5“，這段的配置是：

來自eth1的流量，復制給eth2和eth3

來自eth1和eth4的流量，聚合給eth5

MIRROR內核模塊中，只需要實現參數讀取，配置分析，網卡判斷(源，目的)即可。

算法、代碼實現

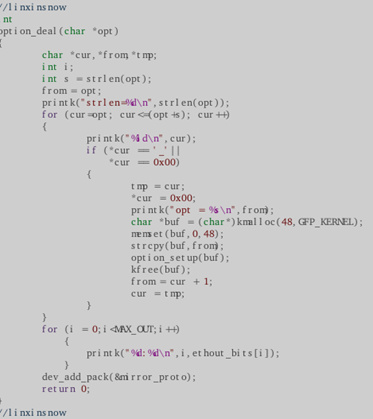

參數輸入

這段代碼的功能是，將前面提到的如“eth1@eth2_eth1@eth3_eth1/eth4@eth5“這樣的參數，按照”_”進行拆分，分段提交給參數設置函數”option_setup”

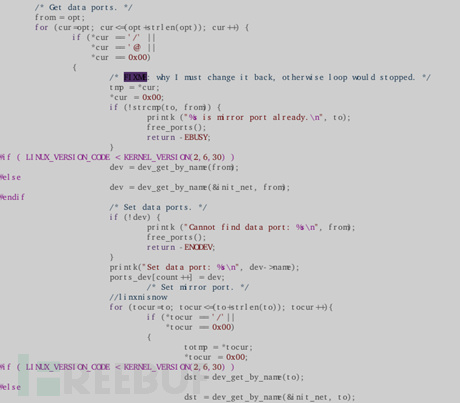

參數設置

這里我們把得到的參數”eth0@eth1”進行進一步的拆分，分出了源網卡eth0，目的網卡eth1，在內核模塊的全局變量中，有一個結構

”__read_mostly __u8 ethout_bits[MAX_OUT] ={0};“

用來存儲每個網卡對應分發的網卡號，可以這樣理解，如果服務器有8個網卡，那么每個網都會有一個8位的二進制數來標明它的轉發，比如eth0復制到eth1，那么ethout_bits[0]就等于01000000，以此類推，如果我要把eth0復制到其他所有網卡，就會是01111111。

同時用一個全局的8字節變量，來存儲哪些網卡是鏡像流量口，防止多余的資源浪費。

__read_mostly__u8 ifindex_bits = 0;

Skb包復制和轉發

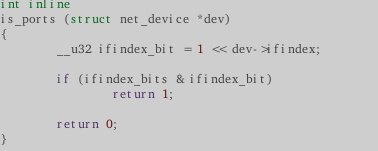

當Linux內核收到一個skb結構的數據包時，判斷這個數據包是不是在轉發列表里，也就是網卡是不是鏡像源。

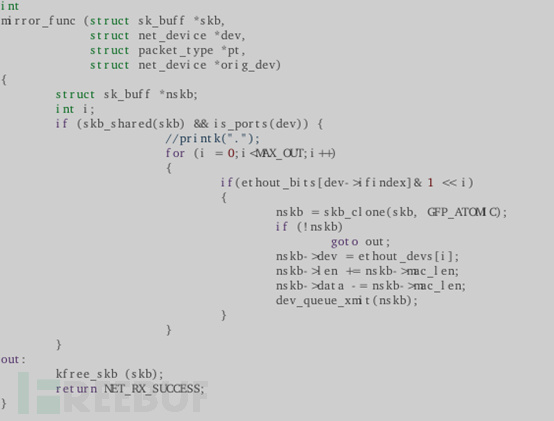

接著我用了一個循環，來遍歷存儲的轉發目的網口，如果匹配的話，就使用skb_clone函數將數據包復制一份，然后通過dev_queue_xmit函數直接發送出去。

最后清理skb_buff結構。

啟動腳本

為了方便調試和快速提交參數，可以使用如下的shell腳本：

實測效果

編譯，填充參數并執行

執行sh sh.sh

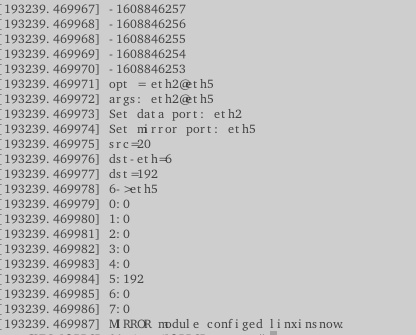

Dmesg輸出

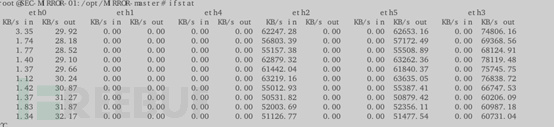

鏡像流量效果

這里可以看到流量統計由于網卡速率，時間差等，并不會100%一樣，是正常的。

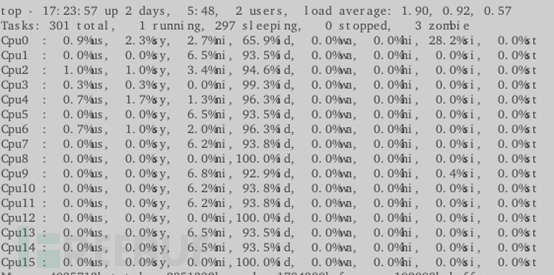

CPU占用

當流量已經達到400M左右的時候，CPU占用仍然比較低。

MIRROR.c源代碼與pdf格式下載
