路由器的多層端口映射

1、、路由器A連接的貓，路由器B通過網絡將路由器A的LAN口和路由器B的WAN口連接，T+服務器是通過路由器B的網線連接的。），應該怎么進行端口映射呢？

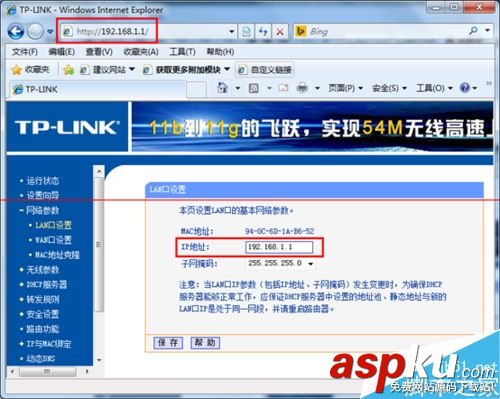

2、上圖中路由器A為TPLINK無線路由器，為第一層，通過貓直接連接外網。路由器A的后臺管理地址為：http://192.168.1.1，注意：路由器A無需做特殊設置，和平時一樣即可，此例中，路由器A的IP地址為192.168.1.1（也就是連接路由器A的電腦的網關） 。

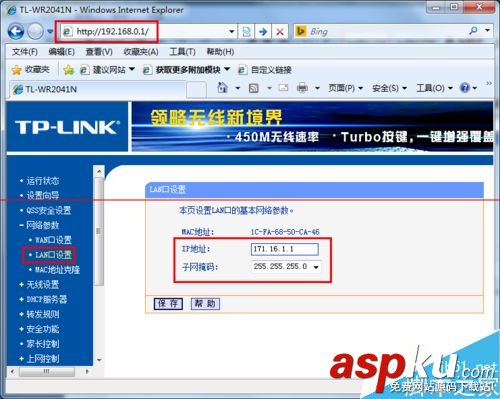

3、上圖中第二層為路由器B，本例中也是采用的TPLINK無線路由為例，用來連接內網其他電腦。（由于都是TPLINK無線路由，后臺管理界面默認都是192.168.1.1，所以首先我對路由器B進行了LAN口IP設置，設置成了192.168.0.1，使得路由器B的管理界面通過http://192.168.0.1登錄，以此來區分路由器A和路由器B，當然你也可以先不進行設置通過http://192.168.1.1進入后臺，直接連接路由器B進行如下設置，設置后再連接路由器A和路由器B的網線即可。）登錄路由器B的后臺后，點擊“網絡參數”-“LAN口設置”設置LAN口設置 IP地址為 171.16.1.1：

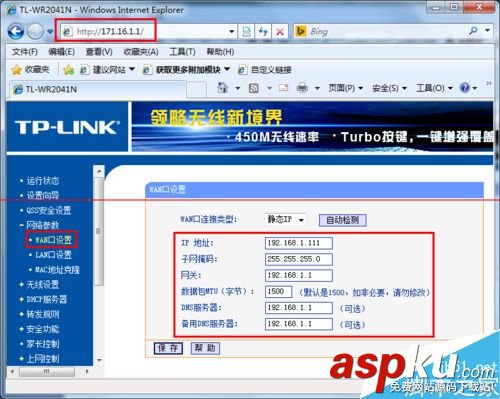

4、保存后路由器會提示需要重新啟動，重新啟動后，路由器B的后臺管理登錄地址為：http://171.16.1.1，登錄后臺后，點擊“網絡參數”-“WAN口設置”設置wan口IP地址為192.168.1.111（注：由于路由器B連接的是路由器A的LAN口，所以我們只要把路由器B當成一臺電腦即可，設置WAN口IP為路由器A下局域網電腦的IP地址，此處的192.168.1.111只是一個例子，實際上可以為任意非占用的192.168.1.XXX；而網則和路由器A下的其他PC一樣，設置為192.168.1.1即可），網關為192.168.1.1：

5、用網線將路由器A的LAN口對路由器B的WAN口，假設連接路由器B的T+服務器。

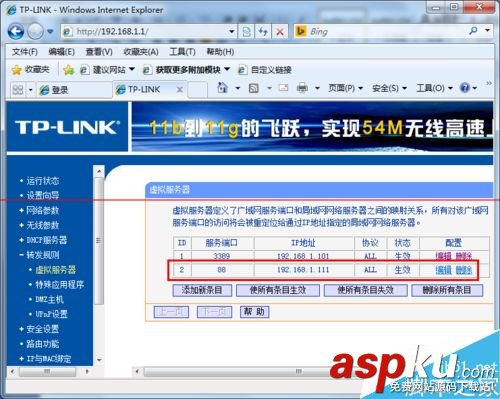

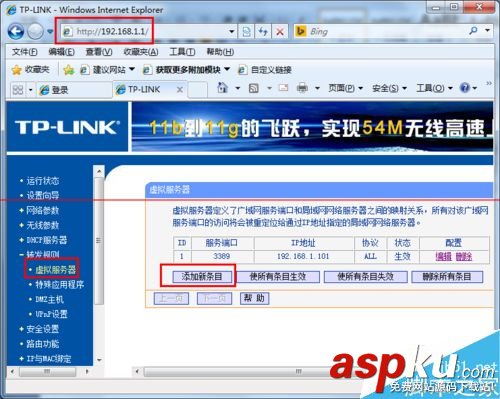

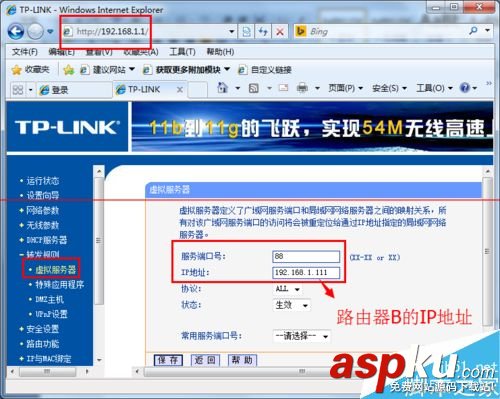

6、進入路由器A進行端口映射，點擊“轉發規則”-“虛擬服務器”-“添加新條目”，增加ip地址為路由器B的端口映射：

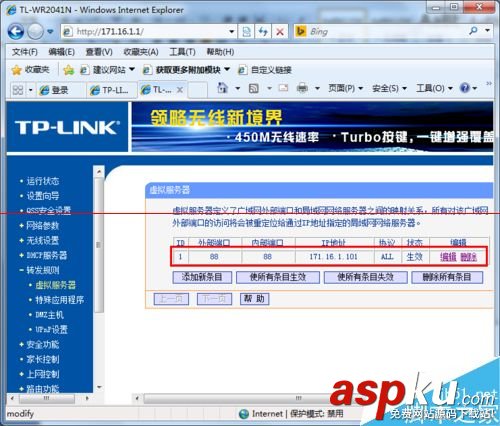

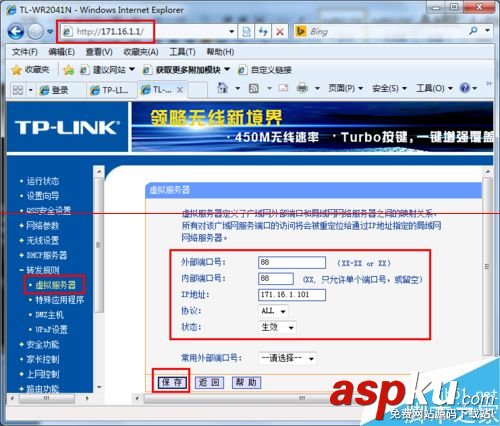

7、進入路由器B的后臺，點擊“轉發規則”-“虛擬服務器”-“添加新條目”，假設T+服務器ip地址為171.16.1.101，則增加對應服務器ip地址的端口映射：
