C語言宏定義結合全局變量的方法實現單片機串口透傳模式

2020-05-23 13:24:43

字體：大中小

來源：轉載

供稿：網友

何謂透傳？

根據百度百科給出的定義如下：

透傳，即透明傳輸（pass-through），指的是在通訊中不管傳輸的業務內容如何，只負責將傳輸的內容由源地址傳輸到目的地址，而不對業務數據內容做任何改變。

在現實單片機產品開發過程中，如果存在多個串口，在調試打印某個模塊信息的時候，大多數人的做法是將所有模塊的TX、RX、GND引出來，分別接到不同的調試口去，通過PC終端去將這些信息分別打印出來。這樣子做難免會弄錯，甚至非常繁瑣，萬一不小心還會接錯導致模塊燒壞。

于是，透傳模式的出現就是為了解決這樣的問題，也就是在程序中指定使用一個串口，將其它模塊的串口做一個連接，于是這個指定的串口就可以輸出這些模塊的串口信息，甚至，我們可以在PC上通過串口模塊的TX線路將命令發送到下位機，根據命令來指定哪一個模塊串口輸出，這樣方便快捷，也有利于分析問題，避免現實開發中的繁瑣和誤操作。

接下來來看實現邏輯：

//條件標志位,根據條件標志位決定打印的內容 int debug_condition = 0 ;#define GENERAL_DEBUG 0 #define MODULE1    1 #define MODULE2    2 #define DEBUG(cond,...) / if(cond == GENERAL_DEBUG) /  printf(__VA_ARGS__)#define Module1_Debug(cond,...) / if(cond == GENERAL_DEBUG || cond == MODULE1) /  printf(__VA_ARGS__)#define Module2_Debug(cond,...) / if(cond == GENERAL_DEBUG || cond == MODULE2) /  printf(__VA_ARGS__)

GENERAL_DEBUG作為普通輸出的一個標志，當全局變量debug_condition為該標志時，DEBUG宏有效。

MODULE1作為模塊1輸出的一個標志，當不需要其它調試信息的干擾，只需要模塊1輸出的時候，Module1_Debug宏有效，其余無效。MODULE2也是同樣的道理。

用標準C語言模擬這個過程：

#include <stdio.h>//條件標志位,根據條件標志位決定打印的內容 int debug_condition = 0 ;#define GENERAL_DEBUG 0 #define MODULE1    1 #define MODULE2    2 #define DEBUG(cond,...) / if(cond == GENERAL_DEBUG) /  printf(__VA_ARGS__)#define Module1_Debug(cond,...) / if(cond == GENERAL_DEBUG || cond == MODULE1) /  printf(__VA_ARGS__)#define Module2_Debug(cond,...) / if(cond == GENERAL_DEBUG || cond == MODULE2) /  printf(__VA_ARGS__)  int main(void){ int cmd = 0 ; start: printf("請輸入命令:/n"); scanf("%d",&cmd); //將輸入的命令轉發給全局變量  debug_condition = cmd ; switch(debug_condition) { case GENERAL_DEBUG:  DEBUG(debug_condition,"jeadlaksl;dkl;ak/n");  Module1_Debug(debug_condition,"Hello world %d %d %d %d/n",1,2,3,4);  Module2_Debug(debug_condition,"Hello%d/n",1);  break ; case MODULE1:  DEBUG(debug_condition,"jeadlaksl;dkl;ak/n");  Module1_Debug(debug_condition,"Hello world %d %d %d %d/n",1,2,3,4);  Module2_Debug(debug_condition,"Hello%d/n",1);  break ;   case MODULE2:   DEBUG(debug_condition,"jeadlaksl;dkl;ak/n");  Module1_Debug(debug_condition,"Hello world %d %d %d %d/n",1,2,3,4);  Module2_Debug(debug_condition,"Hello%d/n",1);  break ; default:  printf("命令輸入有誤!/n");  goto start;  break;  }  return 0 ;}

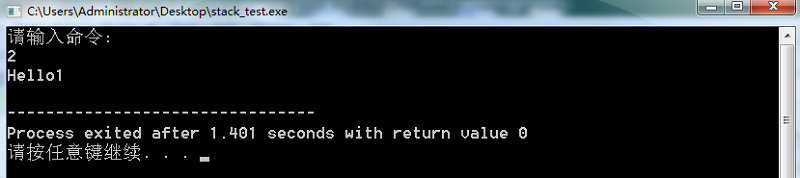

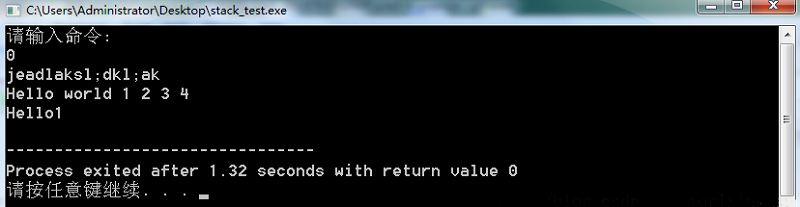

運行結果:

當輸入除0，1，2以外的數，則無效，當輸入為1時則打印模塊1的調試信息
