本文針對筆記本電腦主機中常見電子元件識別方法及主要功能應用以列舉的方式一一說明，以期達到認識電腦主機元件、用途的學習目的。

如下圖所示，典型筆記本電腦主板的部分視圖。可以看到，PCB板上除了元件，還是元件，密密麻麻地布滿了整個主板。

筆記本電腦主板上安裝的元件大體可以分為接口類和電子類兩種。接口類，顧名思義，就是為主板不同的外圍功能部件提供連接的接口，如內存插槽、USB接口等，通常會以JP×、CN×等位置名稱來標示。電子類元件則用來實現電腦主板工作電源的產生、數據信號的處理等功能，它們又可以分為功能類電子元件和電源類電子元件兩大類。其中，主板電源部分電子元件主要負責將外接適配器的直流電源，轉換成各個系統功能模塊工作所需的電源。

筆記本電腦通常認為由兩大模塊構成，分別為系統電源和系統功能部分，在前面我們已多次提到。此外，電源管理芯片擔當著電源的管理和部分系統功能端口的控制，如內置鍵盤等，它介于電源模塊和功能模塊的中間狀態。

1、元件標示方法

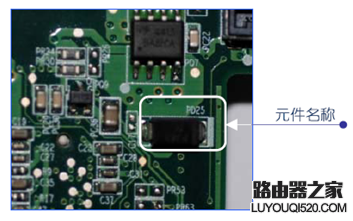

電腦主板上的每顆元件都會有唯一的名稱標示，就像公司員工編號，按照一定的規則排序。名稱標示可以用來區分主板上不同功能類型、編號的元件。圖1-59所示，主板上某顆標有PD25名稱的元件標示。

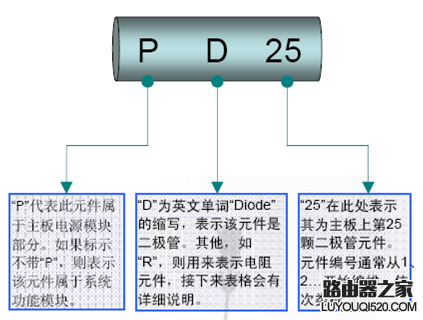

針對上圖中，PD25的主板電子元件的相關信息說明，如下圖所示。

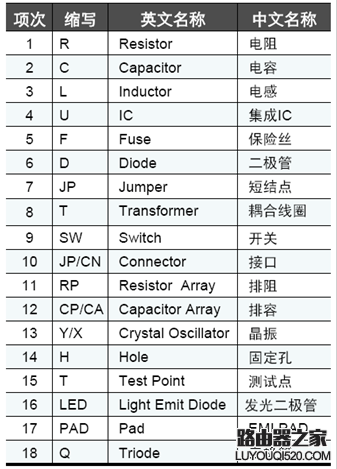

如下表所示，筆記本電腦主板常見元件中英文名稱對照信息。

通過主板上的元件標號，在它的PCB布局和電路原理圖上，都能夠找到相對應的元件符號。或者反過來，也可以通過主板電路原理圖、PCB布局圖上的元件符號標示，找到其在主板上相對應的元件。它們之間存在一一對應的關系，這也為我們通過線路圖紙來對主板進行電性能診斷提供了方便。上圖所標示為PD25的二極管，在電路原理圖上的連接關系，如下圖虛線框內所示。

2、元件分類介紹

下面，針對上面提到的各個電子元件的基本功能、外觀再分別簡要介紹一下，以便建立大家建立直觀認識。

（1）電阻元件

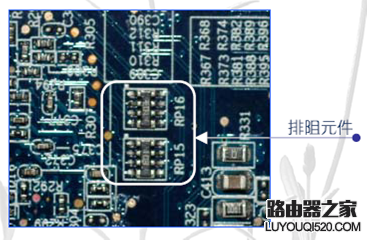

電阻是電腦主板上，最常見的電子元件之一，其重要性無需再加說明。它的規格有分立電阻、和并立的排阻兩種，通常無極性之分。排阻可以簡單地理解為，若干顆分立電阻的排列，如下圖所示。

電阻在筆記本電腦主板線路中通常有信號導通、限流、分壓、上拉和下拉邏輯信號等功能應用。

（2）電容元件

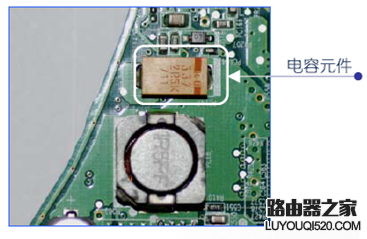

毫無疑問，電容是筆記本電腦主板上數量最多的元件種類。在每一顆集成芯片附近或電壓輸出端都能見到大量排列的電容元件，如下圖所示。

它們主要肩負著系統電源、信號濾波、信號耦合和存儲電能等功能。主板上自舉升壓電源模塊通常會利用電容儲能的特性。

極性電容通常都是較昂貴的鉭介質電解電容。排容同排阻一樣，也可以認為是由若干分立電容的排列組成。

（3）電感元件

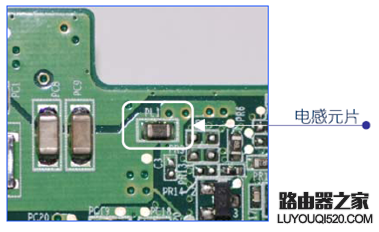

普通電感元件具有直流電阻阻值為零的阻抗特性。換句話說，穩定的直流電源可以無阻礙的通過電感元件。當電路中串擾有雜訊時，電感可以利用其儲能的特性，將干擾信號“吃掉”。所以，在主板上不同的電源輸入端口通常會串接電感元件，以配合電容濾波，盡可能地達到輸入電源的穩定可靠。如下圖所示，常見電感元件在筆記本電腦主板上的應用視圖。

（4）二極管元件

二極管元件在筆記本電腦主板中，有著較為眾多的應用。通常可利用其單向?qū)ā⒔祲骸l(fā)光及穩壓等功能特性，來滿足主板線路的不同功能應用，現分別闡述如下。

（5）三極管元件

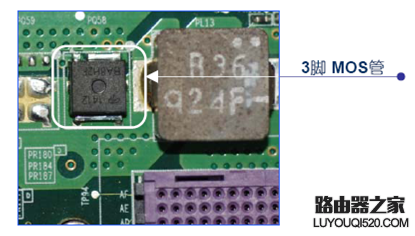

三極管在筆記本電腦主板上種類繁多，從材質上分，前面有提到，分為硅材料管和鍺材料管。按照類型，又可以分為晶體三極管，含NPN和PNP型和MOS管，含N溝道增強型和P溝道耗盡型。其中MOS管從元件封裝上又分有下圖所示3個引腳的，

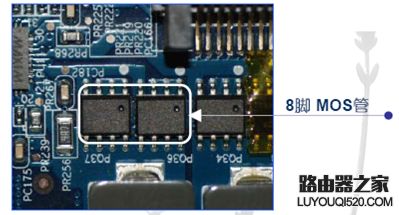

此外，也有如下圖所示8個引腳的，八腳的MOS管在電氣連接上和3腳MOS管相同，引腳多主要是為了更好的散熱、降低阻抗等方面考慮。同時，要注意8腳MOS管的安裝方向，千萬不要把方向弄錯了。

三極管在筆記本電腦主板電路上幾乎都用作邏輯開關的功能，而且絕大部分是高電平導通的NPN、N型溝道三極管類型。

（6）耦合電感元件

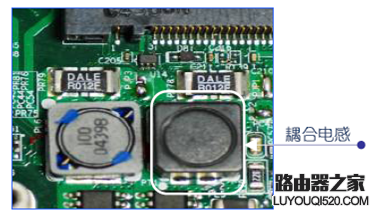

如下圖所示，電腦主板上的電感耦合線圈PT2，其部分功能充當普通電感儲能、濾波功能，同時還有耦合升壓的作用，以便為相關電源產生芯片產生更高的輸出電壓。其四個引腳之間直流阻抗都為0，即兩兩相互導通。

（7）保險絲元件

過流保險絲的功能非常簡單，當通過它的電流超出其額定值一定范圍時，便會自動熔斷，形成開路狀態，以便斷開負載的電源，以保證用電模塊不受損壞。此外，部分保險絲元件還具備“自愈合”的特性，在其熔斷后，一旦供電電流恢復正常時，它又能夠自動恢復正常導通的工作狀態。

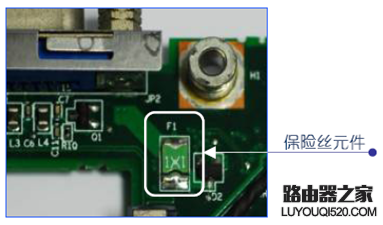

如下圖所示，保險絲F1在筆記本電腦主板上的應用視圖。

（8）晶振元件

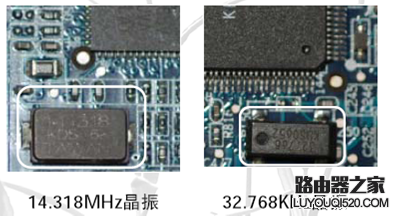

晶振元件的功能單一，就是為各個功能芯片的時鐘模塊提供基準時鐘頻率信號。常見的晶振元件基準時鐘頻率有32.768KHz和14.318MHz等幾種，如下圖所示。石英晶振具有穩定性高，誤差小的特點，當然價格也較昂貴。考慮到成本因素，也有電腦主板上采用管狀晶振的，它的穩定性相對較差。

（9）短接點

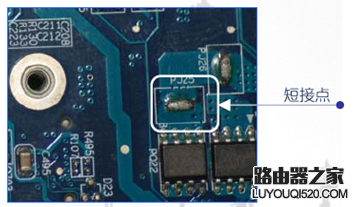

如下圖接點PJ25所示，它的作用就是將斷開的導線通過焊錫連接起來，形成一個完整的導電通路。在我們做主板電路故障診斷的時候，可以方便地將其斷開，來縮小問題分析的范圍。此外，有些筆記本電腦主板還預留有CMOS模塊供電復位短接點， 在需要清除CMOS設置信息時，可以用鑷子等短接工具直接短接其在電腦主板上的短接點即可。

（10）開關元件

電子開關主要有兩種類型，一種是觸點型，一種是選擇型。其本質上是形成信號的短接功能。主板電路信號短接時間的長短，其可能向系統傳遞的信息含義也不相同。

比如，電腦電源開機按鈕，輕按一下，可以實現開機的功能，如果長按四秒鐘以上的時間，則可能是向電腦主機傳遞強行關機的命令。

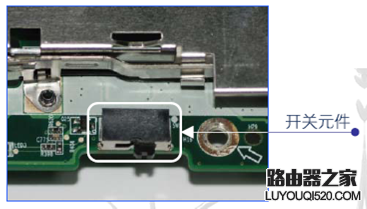

如下圖所示，控制藍牙模塊的選擇型開關SW3在電腦主板上的應用視圖。

（11）CMOS電池

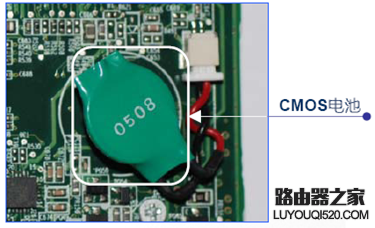

每一塊電腦主板上都應該會有一顆CMOS電池，目的是用來為CMOS功能模塊內RAM存儲空間和時鐘晶振元件提供不間斷的電源，從而保證CMOS相關設置信息，如日期、時間等，即使在移除系統電池和外接適配器電源的情況下，不至于丟失。如下圖所示，典型主板上CMOS電池視圖。

（12）集成芯片

如下圖所示，它們都是電腦主板系統中核心功能的集成芯片，分別承擔不同的系統功能模塊信息運算、處理。
