螺絲刀頭分“一”字形和“十”字形，今天我們介紹“一”字形螺絲刀頭的畫法。

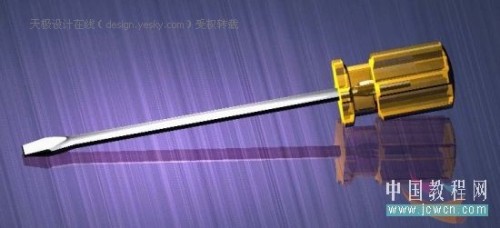

完成效果

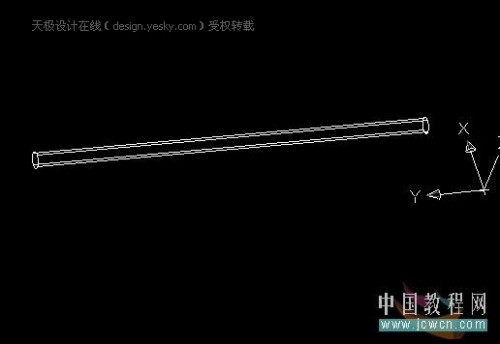

　　1、CAD中畫一個直徑6長200的圓柱體。

圖1

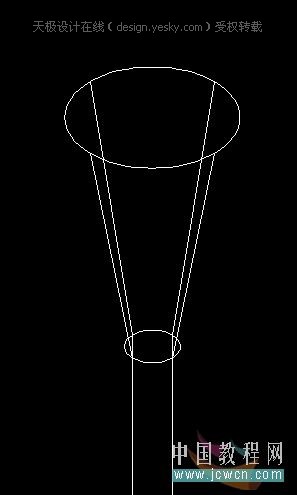

　　2、端面拉伸30、傾斜角度-12。

圖2

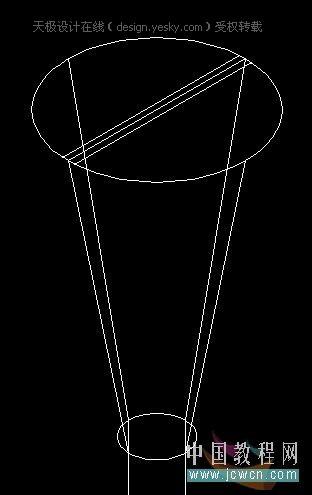

　　3、大圓面畫中心線，向兩邊偏移0.5。

圖3

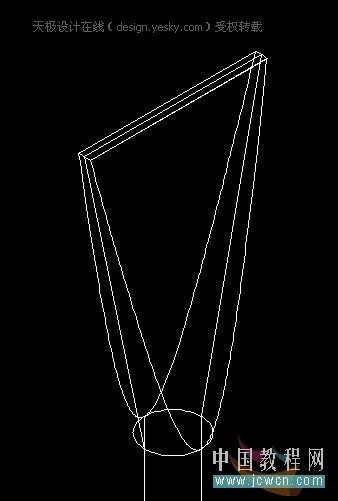

　　4、三點剖切。

圖4

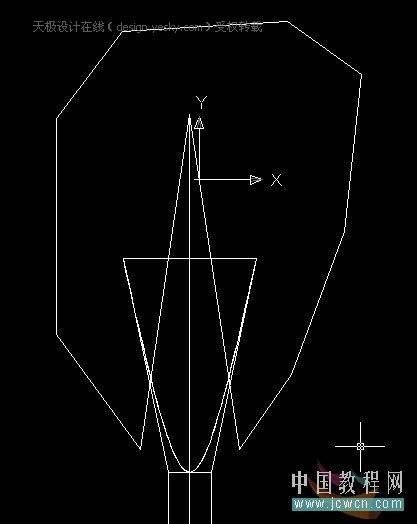

　　5、畫出需要的線。

圖5

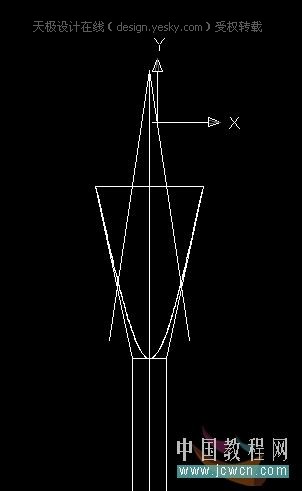

　　6、連成一個閉合環——面域——拉伸成體。

圖6

　　7、差集。

圖7

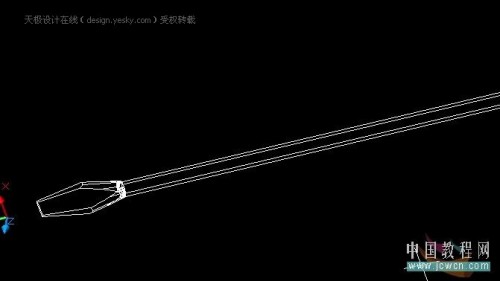

　　8、最后倒一下圓角就完成了。

圖8

圖9
