該經驗為大家分享一篇CAD的繪制方法。首先，CAD軟件是一款計算機輔助設計(Computer Aided Design)指利用計算機及其圖形設備幫助設計人員進行設計工作，是非常常用的二維軟件。

本篇教程是使用cad2007版本，cad穩定的版本有2007、2008、2010等，版本越高，功能越強大，對電腦的要求配置越高。但是，CAD的定位是繪制二位圖紙，并不需要過高的功能，所以，07、08、10版本能滿足絕大部分人的要求。

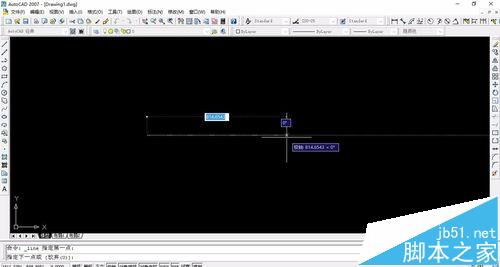

1、在CAD的界面中，其中有一列是繪制工具欄，里面的圖標有直線、圓、圖案填充等圖標，以上三個均為常用的工具，是我們繪制基本圖形的工具，比如直線，可以使用快捷鍵L，然后鼠標左鍵選擇起點接著選擇終點，當然，也可以輸入距離，鼠標控制方向，得到一條直線。

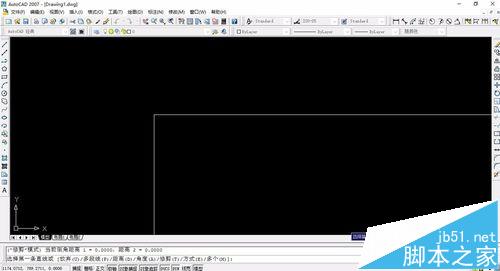

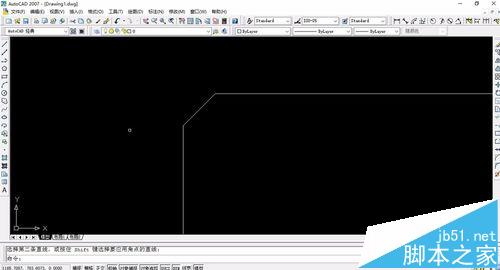

2、在CAD界面中，也會常用到修改工具欄，也就是對繪制圖形的修改，那里可以有鏡像、復制、倒角等工具，比如倒角，我們可以通過界面下面的提示，選擇命令，輸入大寫字母對應命令，回車，再根據提示輸入數據即可完成，其他命令使用方法一致，做到舉一反三。

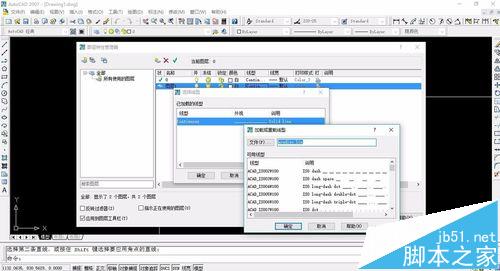

3、圖層特性管理器，使用打開CAD首先設置的工具，繪制圖紙，需要各種線性，比如粗實線、細實線、中心線、虛線等，通過新建，設置對應的線性和顏色，等到下次用到的線性選擇該線就可以。

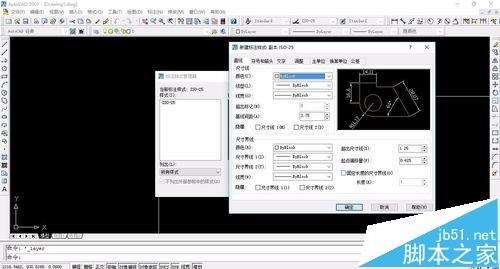

4、標注樣式，圖紙肯定是需要標注的，有時候標注的線性字體的大小并不符合我們的要求，或者標注的樣式不符合我們的要求，就需要標注樣式了。

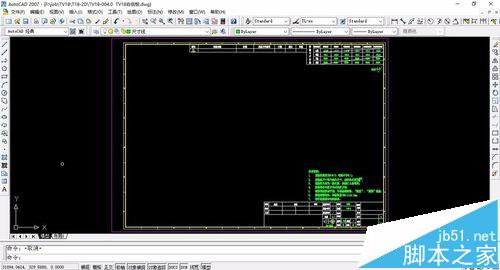

5、還有圖框，也就是圖紙的邊框，一般都有要求的，對零部件的一種說明。
