UML可以用來對軟件開發過程進行可視化分析，而用例圖就是用來分析的一種視圖，今天小編就來講解一下用例圖的新建。操作過程還是比較簡單，容易上手的。感興趣的朋友一起去看看吧！

軟件名稱：Rational Rose 2003(可視化建模工具) 漢化完整特別版 軟件大?。?56.1MB更新時間：2014-06-14

方法：

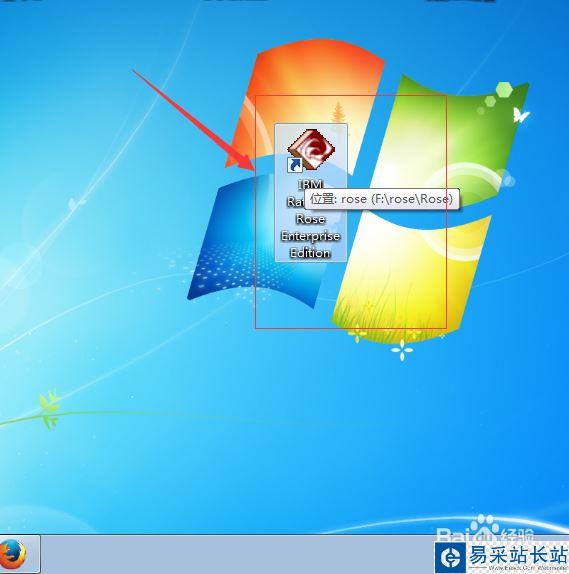

1、首先就是安裝rose這個工具，這里我用的是“IBM Rational Rose Enterprise Edition”。

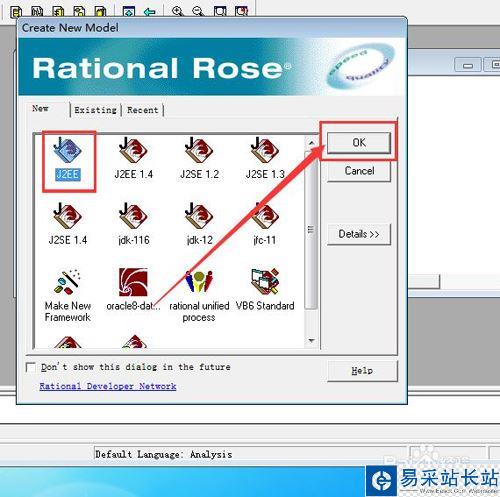

2、打開軟件之后，界面有這個默認選項，點擊“OK”就可以了。

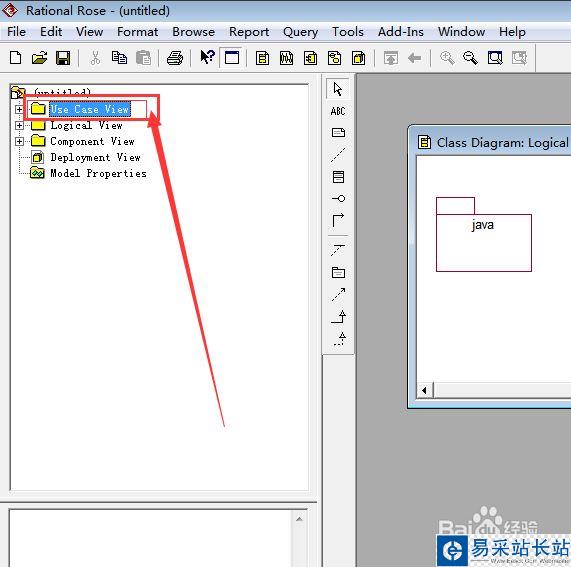

3、在界面左邊有一個“use case view”，可以在這里新建一個用例圖。

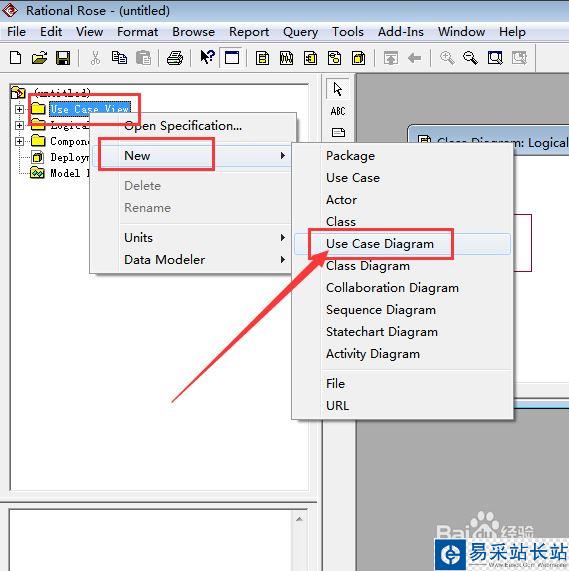

4、鼠標放在“use case view ”上面，單擊右鍵，選擇“new”下的“use case diagram”。

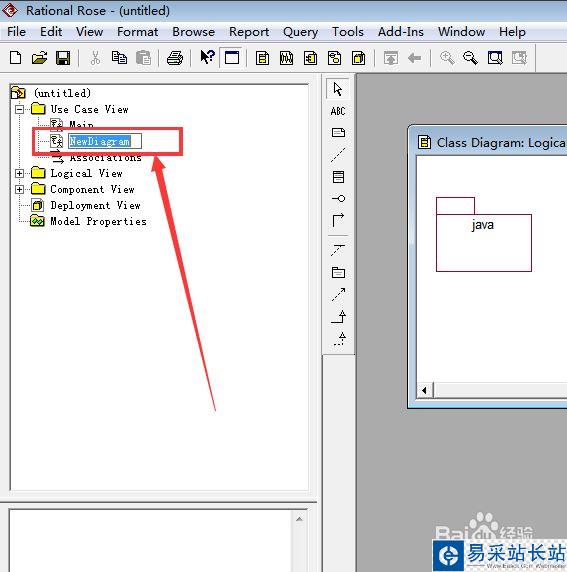

5、如圖所示，用例圖建好了，可以命名，這里我選擇的是默認的名字。

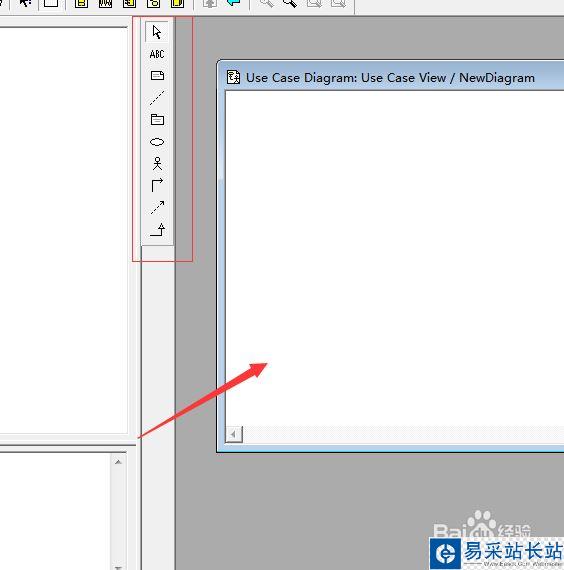

6、雙擊之前建好的用例圖，右邊就會彈出這樣的窗口，有工具欄，有白色畫布。

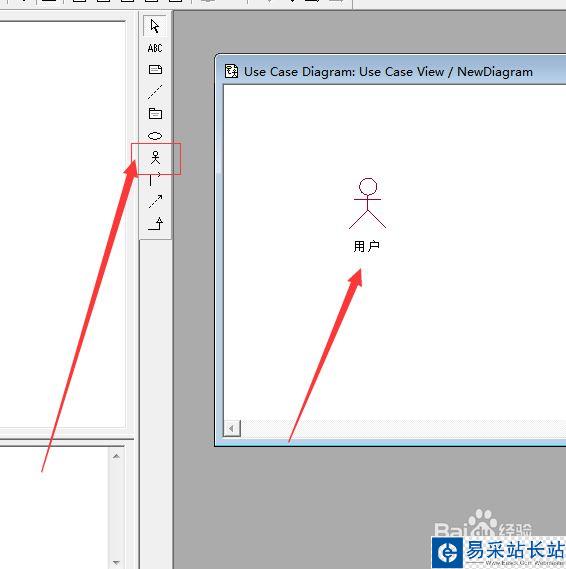

7、接著鼠標點一下人形圖標，再在右邊的空白處點一下就會得到一個參與者了。

8、鼠標點擊左邊的橢圓形圖標，然后再在右邊點擊一下就可以得到一個參與者的活動了。
