solidworks可以在編輯中自動生成設計表，也可以插入外部EXCEL設計表，直接生成多個規格零件。

軟件名稱：SolidWorks 2013 簡體中文版 sp0-sp3(32位和64位)軟件大小：12GMB更新時間：2013-09-30

1、這里以一個水杯為例，先創建一個模型

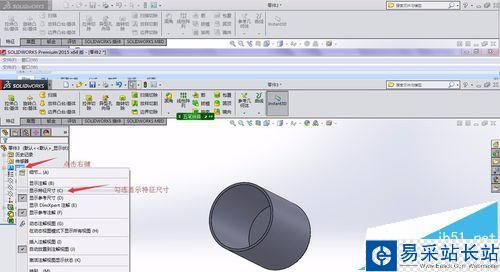

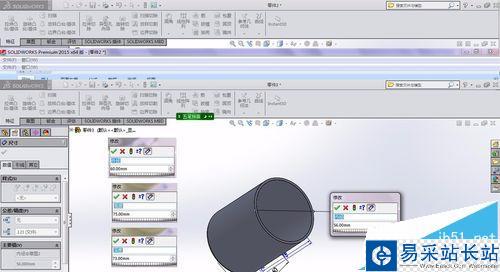

2、編輯特征尺寸名稱

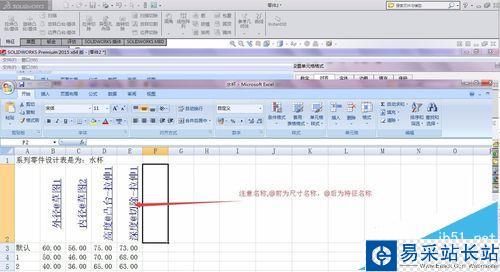

3、編輯一個EXCEL表格，創建所需的零件規格尺寸表

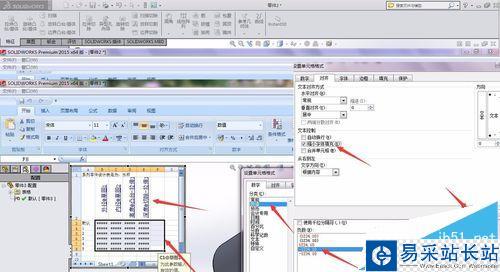

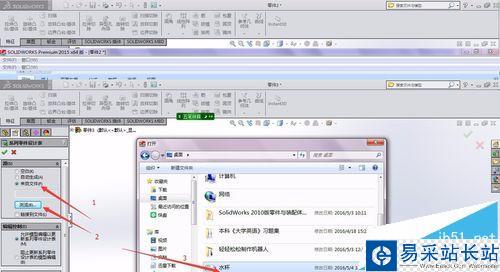

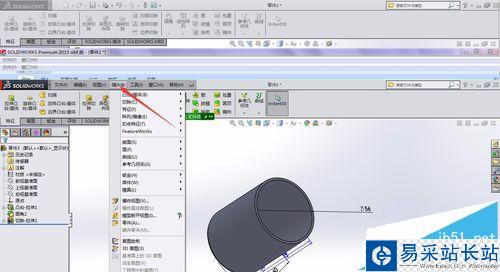

4、插入設計表，編輯單元格，檢查所需尺寸規格是否錯誤

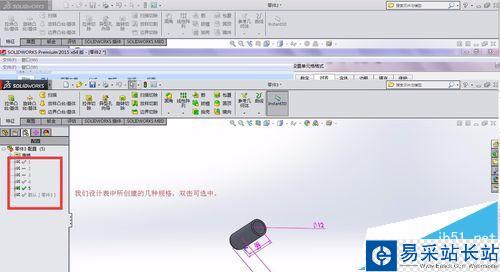

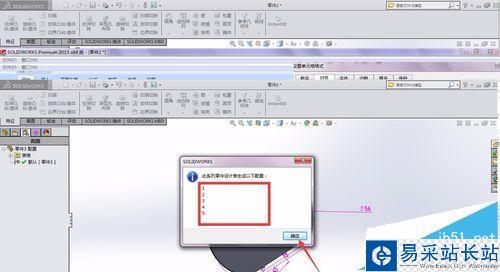

5、確定生成幾種規格零件，在配置選項中檢驗各規格零件。

注意事項：

設計表中的尺寸名稱一定要一致，@前為尺寸名稱，@后為特征名稱。
