在進行simulink學習的時候，最主要的是如何正確的建立一個完整的基本的工作；本經驗以一個示波器的顯示為例；下面一起隨小編去看看具體的操作吧！

方法：

1、打開matlab軟件，我們采用的是R2012b版本的，其他版本的matlab只要帶有simulink就可以；

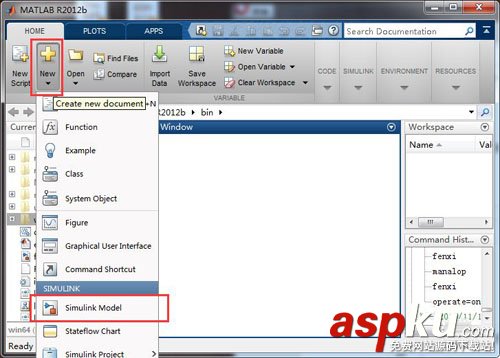

2、點擊“New”，會出現一個下拉菜單，然后在下拉菜單中選中“Simulink Model”；

對于其他版本的matlab，也可以采用“文件”-“新建”-“simulink”；

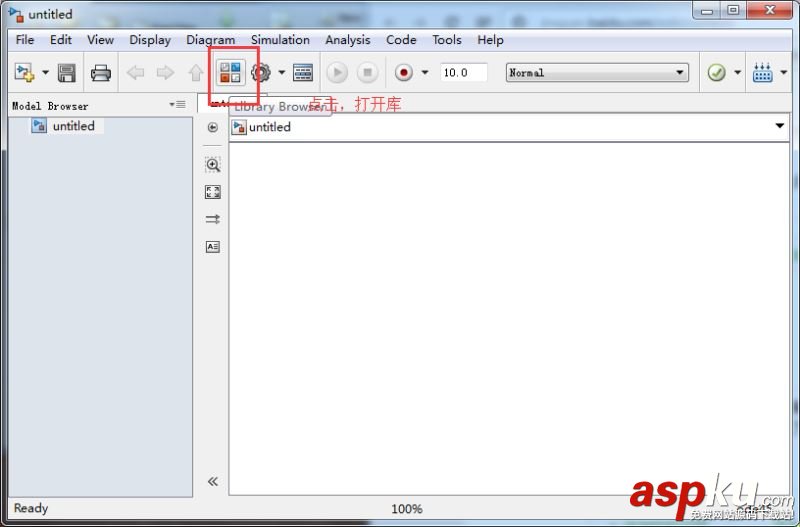

3、等一會，我們就會看到一個編輯的界面，接著我們點擊打開“simulink lib”按鈕；其他版本的可能不一樣了，但其基本方法是一樣的；

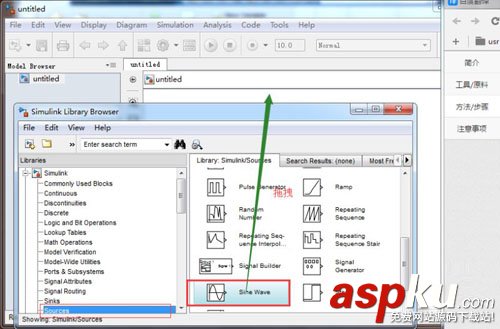

4、在庫的“Sources”一欄中，找到“Sine Wave”，這里是添加一個正玄波發生器；

然后，鼠標左鍵按住該方塊不動，接著將它拖拽到編輯的版面上；

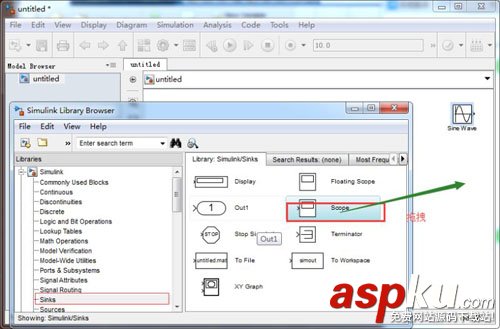

5、找到“Sinks”，接著找到“Scope”，同樣的將其拖拽到編輯框中；

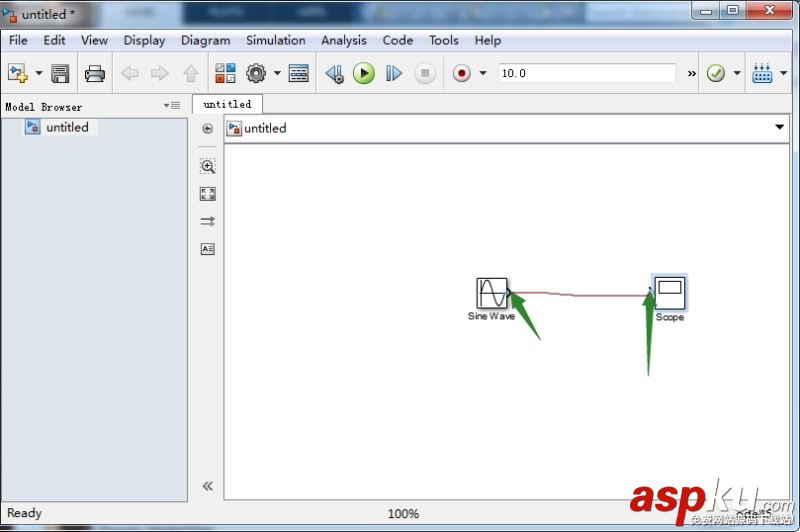

6、將兩個模塊連接到一起，具體方法是，想到與劃線一樣，用鼠標左鍵連接在一起；

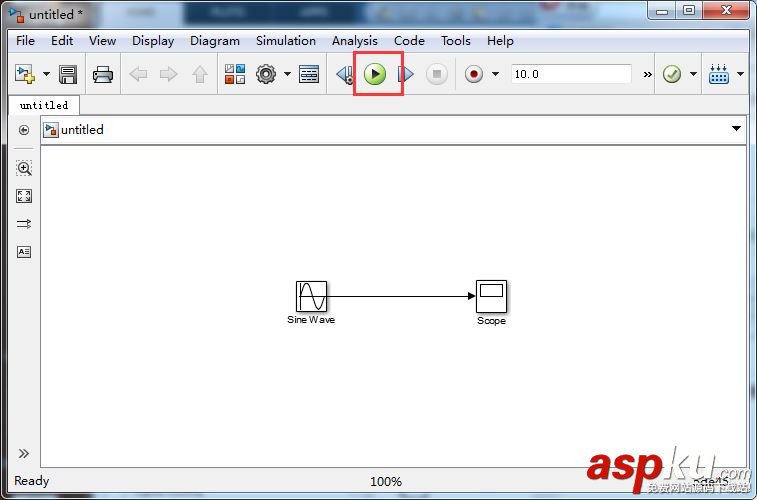

7、點擊運行按鈕，按鈕如圖中所示；

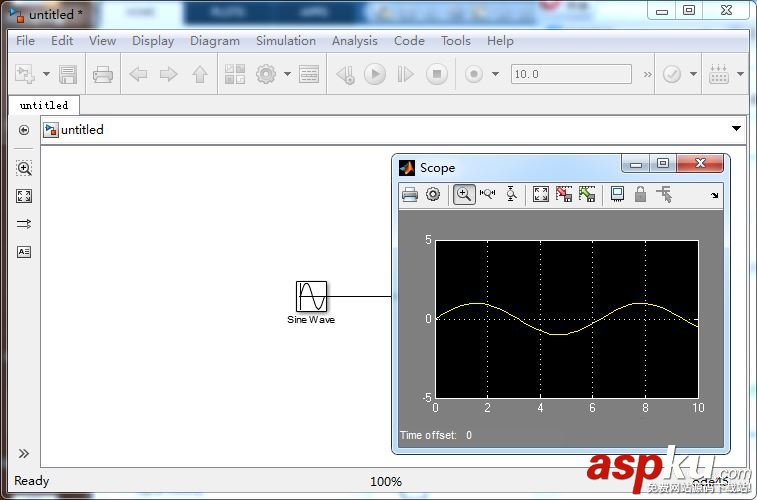

8、查看結果，雙擊“Scope”后我們會看到我們的仿真結果；

然后，就證明我們的“Simulink”模型建立是正確的。
