Python使用matplotlib繪圖無法顯示中文問題的解決方法

2020-01-04 15:38:59

字體：大中小

來源：轉載

供稿：網友

本文實例講述了Python使用matplotlib繪圖無法顯示中文問題的解決方法。分享給大家供大家參考，具體如下：

在python中，默認情況下是無法顯示中文的，如下代碼：

import matplotlib.pyplot as plt# 定義文本框和箭頭格式decisionNode = dict(boxstyle = "sawtooth", fc = "0.8")leafNode = dict(boxstyle = "round4", fc = "0.8")arrow_args = dict(arrowstyle = "<-")# 繪制帶箭頭的注解def plotNode(nodeTxt, centerPt, parentPt, nodeType) :  createPlot.ax1.annotate(nodeTxt, xy = parentPt, xycoords = 'axes fraction', xytext = centerPt, textcoords = 'axes fraction', va = 'center', ha = 'center', bbox = nodeType, arrowprops = arrow_args)def createPlot() :  fig = plt.figure(1, facecolor='white')  fig.clf()  createPlot.ax1 = plt.subplot(111, frameon = False)  plotNode(U'決策節點', (0.5, 0.1), (0.1, 0.5), decisionNode)  plotNode(U'葉節點', (0.8, 0.1), (0.3, 0.8), leafNode)  plt.show()createPlot()

得到圖像如下：

Python,matplotlib,繪圖,顯示中文,解決方法

產生中文亂碼的原因就是字體的默認設置中并沒有中文字體，所以我們只要手動添加中文字體的名稱就可以了

手動增加如下代碼

from pylab import *mpl.rcParams['font.sans-serif'] = ['SimHei']

源代碼修改如下：

import matplotlib.pyplot as pltfrom pylab import *mpl.rcParams['font.sans-serif'] = ['SimHei']# 定義文本框和箭頭格式decisionNode = dict(boxstyle = "sawtooth", fc = "0.8")leafNode = dict(boxstyle = "round4", fc = "0.8")arrow_args = dict(arrowstyle = "<-")# 繪制帶箭頭的注解def plotNode(nodeTxt, centerPt, parentPt, nodeType) :  createPlot.ax1.annotate(nodeTxt, xy = parentPt, xycoords = 'axes fraction', xytext = centerPt, textcoords = 'axes fraction', va = 'center', ha = 'center', bbox = nodeType, arrowprops = arrow_args)def createPlot() :  fig = plt.figure(1, facecolor='white')  fig.clf()  createPlot.ax1 = plt.subplot(111, frameon = False)  plotNode(U'決策節點', (0.5, 0.1), (0.1, 0.5), decisionNode)  plotNode(U'葉節點', (0.8, 0.1), (0.3, 0.8), leafNode)  plt.show()createPlot()

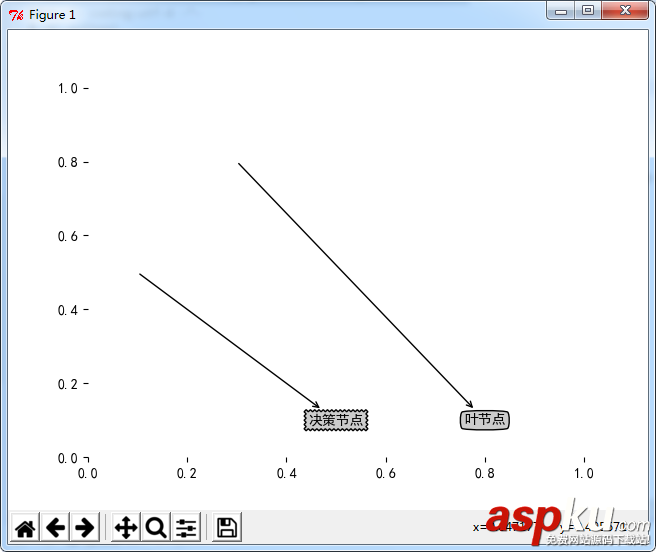

最終得到圖像

Python,matplotlib,繪圖,顯示中文,解決方法
